Установка камеры заднего вида на BMW M6 E63 / E64 (2005–2010)

22.07.2026

В этой статье мы подробно рассмотрим процесс выбора, монтажа и подключения двухрежимной камеры заднего вида высокого разрешения на роскошный спорткар BMW M6 в кузовах E63 (купе) и E64 (кабриолет), выпускавшийся с 2005 по 2010 год. Камера монтируется в штатное место — вместо штатного плафона подсветки номерного знака. Такой метод установки позволяет полностью сохранить аутентичный заводской экстерьер и избежать сверления крышки багажника. Мы разберем вопросы аппаратной совместимости камеры с различными типами магнитол (от современных Android-систем до заводских мультимедиа iDrive), этапы аккуратной прокладки сигнальной линии по салону и правильную электрическую схему подключения с учетом особенностей бортовой сети BMW.

📋 01. Какая магнитола стоит у вас

Выбранная камера является двухрежимной и передает видеосигнал в двух форматах: цифро-аналоговом FULL HD и классическом аналоговом CVBS. По умолчанию камера работает в режиме высокого разрешения (FULL HD) для современных Android-магнитол. Однако, благодаря возможности переключения форматов, она является универсальным решением для большинства головных устройств.

⚠ Внимание: В базовом режиме (FULL HD 1920 x 1080) камера предназначена только для Android ШГУ с AHD-входом. В этом режиме она НЕ работает с зеркалами-видеорегистраторами, базовыми магнитолами TEYES (CC2L, X1 Wi-Fi, MAX CC) и брендовыми ресиверами (Pioneer, JVC, Clarion, Alpine). Чтобы камера заработала с этими устройствами или со штатными экранами BMW, ее необходимо переключить в аналоговый режим CVBS, обрезав зеленый кабель.

С завода автомобили BMW M6 E63/E64 комплектовались мультимедийными комплексами iDrive поколений CCC (до конца 2008 года) или CIC (с конца 2008 по 2010 год). Если в автомобиле установлен оригинальный цветной дисплей, он не имеет прямого видеовхода (RCA) и способен принимать только аналоговый сигнал (CVBS) через внешний модуль. Поэтому для подключения к штатному монитору потребуется активация режима CVBS на камере и приобретение дорогостоящего транскодера (видеоинтерфейса).

Совместимость камеры:

✅ Современные головные устройства Android (Teyes CC3, SPRO Plus и аналоги) — работает в максимальном качестве (режим FULL HD)
✅ Магнитолы TEYES CC2L, X1 (Wi-Fi), MAX CC — работает только при переключении в режим CVBS (перерезана зеленая петля)
✅ Зеркала-видеорегистраторы и магнитолы Pioneer, JVC, Clarion, Alpine — поддерживаются исключительно в режиме CVBS
✅ Оригинальные мультимедийные системы iDrive (CCC / CIC) — работает в режиме CVBS (ОБЯЗАТЕЛЬНО потребуется видеоинтерфейс)
❌ Базовые заводские аудиосистемы M-ASK (с малым экраном без видеовхода) — подключение невозможно без замены ГУ или установки интерфейса

Как узнать модель штатной магнитолы

1. Визуальный осмотр интерфейса: система CCC имеет стартовый экран с коричневым фоном и крестообразным меню. Более современная система CIC отличается графическим меню в виде списка, белым фоном и наличием множества кнопок вокруг шайбы контроллера iDrive.

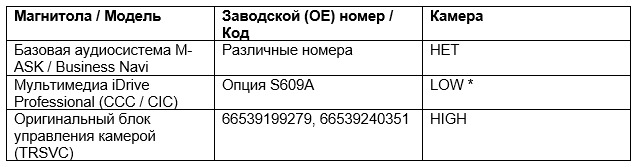

Штатные магнитолы и OE-номера

Ниже представлен перечень оригинальных аудиосистем для BMW 6-й серии / M6 (E63/E64) с указанием их совместимости:
• НЕТ — аудиосистема не поддерживает подключение камеры без сложных доработок.
• LOW — оригинальное головное устройство с дисплеем, способное принять аналоговый сигнал (CVBS NTSC). Камера выводит статические линии.
• HIGH — топовая заводская система с оригинальным блоком камеры TRSVC, считывающая данные по CAN-шине. Камера типа High обеспечивает вывод динамических парковочных линий.

Сноска: Индекс LOW * указывает на то, что заводской цветной дисплей BMW не имеет разъема RCA и требует строго аналогового сигнала. Для подключения к штатному монитору CCC/CIC обязательно разрежьте зеленый провод на камере (перевод в CVBS) и используйте транскодер-видеоинтерфейс.

📦 02. Какая камера была выбрана

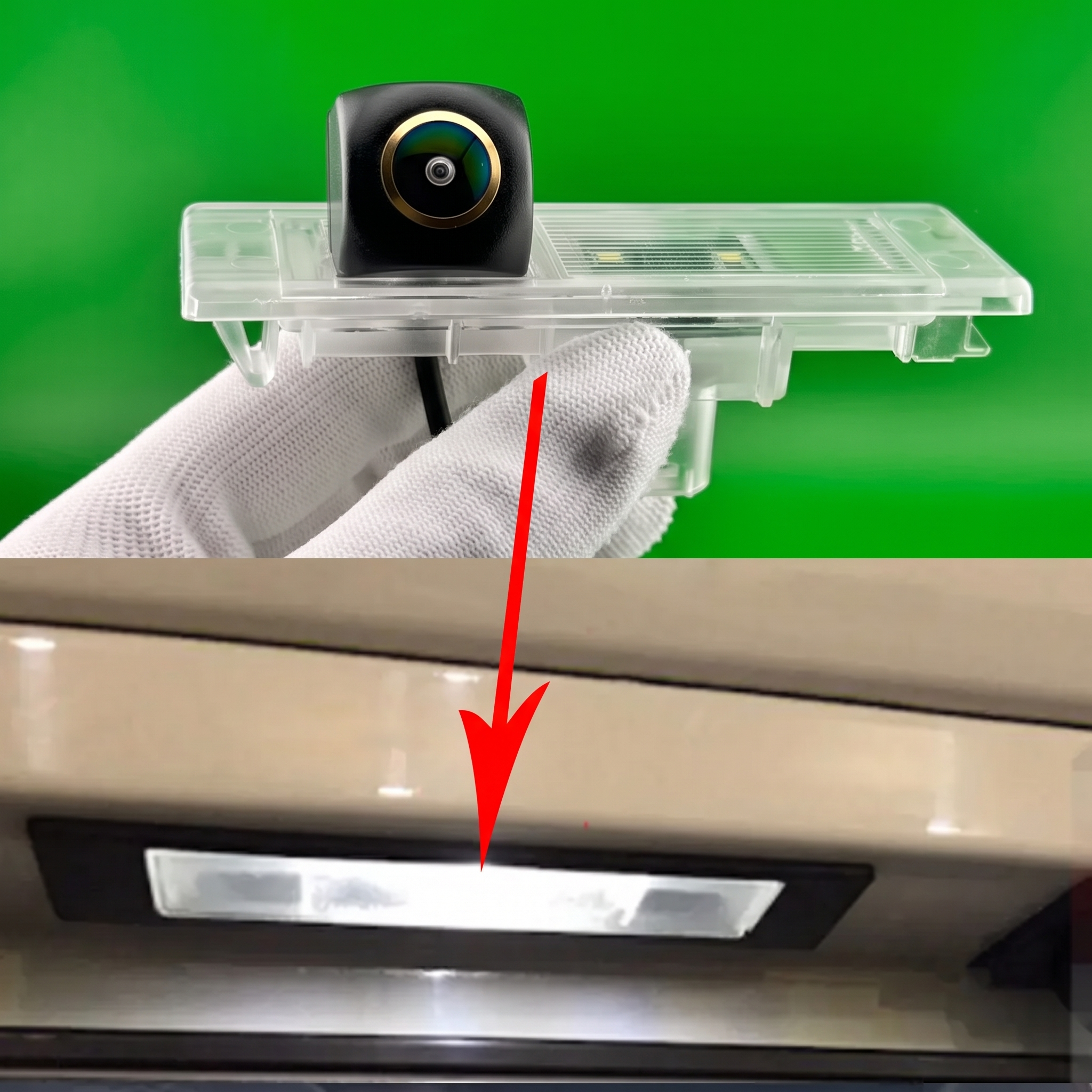

Для установки на автомобиль была выбрана специализированная двухрежимная камера заднего вида от компании «Батя Рулит». Корпус этой камеры полностью адаптирован под геометрические параметры и защелки посадочного места штатного плафона подсветки номерного знака BMW M6 (E63/E64). Лампа подсветки номера переставляется в корпус камеры, сохраняя равномерное освещение государственного регистрационного знака.

Камера заднего вида BMW M6 — Ozon
Камера заднего вида BMW M6 — WB
Камера заднего вида BMW M6 — Наш сайт

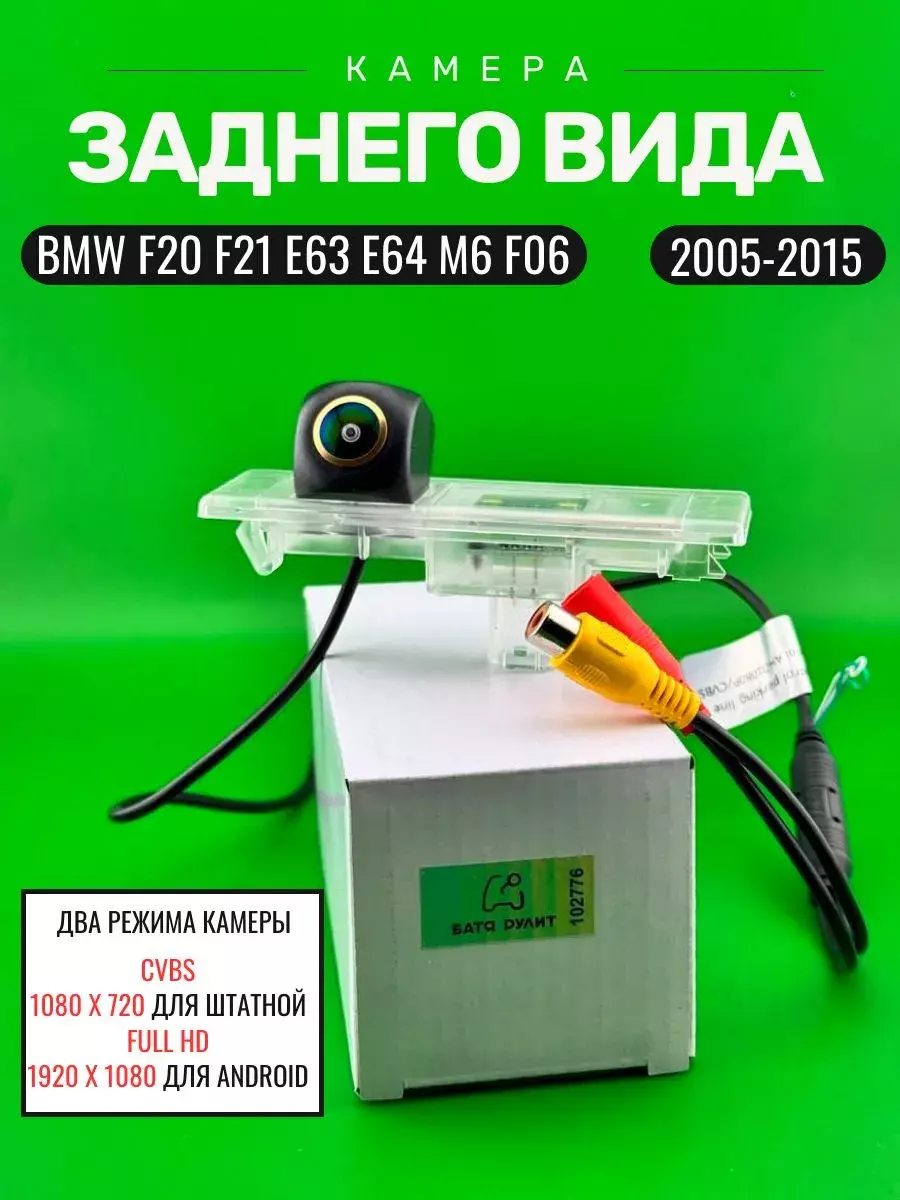

Технические характеристики:

• Совместимость по кузову: BMW M6 (E63 купе, E64 кабриолет) (2005–2010 гг. выпуска)
• Место установки: вместо штатного плафона подсветки номерного знака
• Индекс пыле- и влагозащищенности: IP67 (абсолютно герметичный корпус, защищенный от попадания воды и грязи)
• Разрешение видеопотока: 2 режима: FULL HD 1920 x 1080 (для современных Android) и CVBS 1080 x 720 (для штатных ГУ и базовых магнитол)
• Способ управления форматом: встроенный зелёный провод (зелёный кабель отвечает за переключение между режимами FULL HD и CVBS)
• Номинальное напряжение питания: 12 В постоянного тока
• Тип камеры по линиям: Low (камера генерирует статические парковочные линии разметки)
• Архитектура разъемов: герметичный 4-pin коннектор на кабеле камеры, переходящий в RCA-штекер («тюльпан»)

🛠 03. Установка

Шаг 1. Подготовка. Перед началом работ обесточьте бортовую сеть, отсоединив минусовую клемму от аккумуляторной батареи. Это крайне важно для автомобилей BMW, чтобы избежать записи ошибок в блоки управления. Подготовьте пластиковые съемники для обшивки, ключи и отвертки.

Шаг 2. Доступ к месту установки. Откройте крышку багажника. Аккуратно демонтируйте внутреннюю обшивку крышки багажника, удалив крепежные клипсы. Отсоедините разъем питания от штатного плафона подсветки номера. Отожмите фиксирующие элементы плафона изнутри и извлеките его наружу.

⚠ Внимание: Будьте предельно осторожны с пластиковыми клипсами обшивки и креплениями плафона, чтобы не повредить их и лакокрасочное покрытие.

Шаг 3. Установка камеры (4-pin). Вставьте корпус новой камеры заднего вида в освободившийся проем плафона. Переставьте патрон с лампочкой из оригинального плафона в специальное гнездо на корпусе камеры, чтобы сохранить освещение номера. Состыкуйте круглый герметичный разъём 4-pin от камеры с ответным коннектором сигнального кабеля.

Шаг 4. Настройка режима сигнала FULL HD/CVBS (Зеленый провод). Осмотрите проводку возле камеры: там выведена зеленая управляющая петля. Если у вас установлена базовая Android-магнитола (TEYES CC2L, X1), брендовый ресивер (Pioneer, JVC) или вы подключаетесь к штатной системе CCC/CIC через интерфейс, вам нужно обрезать зеленый кабель, чтобы камера переключилась в аналоговый режим CVBS. Если у вас современный Android с поддержкой AHD 1080p, оставьте провод целым (режим FULL HD). Заизолируйте срезы, если кабель был разрезан.

💡 Совет: до окончательной сборки обшивки багажника временно подключите аккумулятор, включите зажигание и заднюю передачу, чтобы проверить наличие картинки на экране магнитолы.

Шаг 5. Прокладка видеокабеля (если кабель ещё не проложен). Заведите сигнальный кабель внутрь полости крышки багажника. Протяните провод через штатную резиновую гофру (между крышкой и кузовом) в салон автомобиля. В случае кабриолета (E64) прокладка кабеля требует особого внимания в области механизма складывания крыши. Далее прокладывайте кабель под обшивкой или порогами прямо к центральной консоли.

🔌 04. Подключение к магнитоле

Шаг 1. Найти видеовход и провод REV. Извлеките монитор или Android-магнитолу из посадочного места. Найдите желтый RCA-разъем (CAM-IN, REAR-CAM или AHD-IN). Также локализуйте управляющий провод активации экрана (тонкий розовый или коричневый, помеченный как BACK, REVERSE или REV).

Шаг 2. Питание от лампы ЗХ (+12 В, масса). В багажнике найдите проводку фонаря заднего хода. При помощи мультиметра определите плюсовой провод (+12 В) и минусовой (масса) в момент включения задней передачи. Подключите черный провод питания камеры к кузовной массе.

💡 Совет: В автомобилях BMW напряжение на лампы подается импульсами (ШИМ / PWM). Если подключить камеру напрямую к лампе заднего хода, при заведенном двигателе на экране будет сильная рябь или картинка пропадет вовсе. Настоятельно рекомендуется поставить фильтр помех (выпрямитель с конденсатором) в цепь +12 В камеры или питать её через классическое реле.

Шаг 3. Завести RCA тюльпан. Подсоедините желтый штекер RCA (видеосигнал) магистрального кабеля к входному разъёму магнитолы CAM-IN.

Шаг 4. Подключить trigger. В багажном отделении соедините красный хвостик видеокабеля с плюсом лампы заднего хода (строго после фильтра помех). С другой стороны (за магнитолой) подключите аналогичный красный провод к управляющему проводу REVERSE/BACK магнитолы. Если в Android-магнитоле используется CAN-адаптер (декодер) BMW, этот шаг возле магнитолы можно пропустить, так как сигнал включения заднего хода будет прочитан по цифровой шине.

Шаг 5. Настройки магнитолы. Включите зажигание, перейдите в системные настройки магнитолы. Выберите формат видеосигнала, соответствующий состоянию зеленого провода (AHD 1080p или CVBS/NTSC). Сохраните и выполните перезапуск.

Схема подключения:

• Линия +12 В (красный провод питания) — к плюсовому контакту фонаря заднего хода (ОБЯЗАТЕЛЬНО через фильтр помех)
• Линия GND (чёрный провод питания) — на надежную металлическую массу кузова
• Видеосигнал (Желтый RCA) — к разъёму монитора CAM-IN
• Trigger (Тонкий красный провод на концах кабеля) — соединяет плюс фонаря заднего хода с проводом BACK/REVERSE магнитолы

⚠ Внимание: Что делать, если нет сигнала. Убедитесь, что выбранный в магнитоле формат строго соответствует состоянию зеленой петли на камере (FULL HD целая петля, CVBS разрезанная). Проверьте корректность работы фильтра помех.

❓ 05. Частые вопросы

В: У меня установлена магнитола Teyes CC2L (или X1 / MAX CC). Будет ли работать камера?
О: Да, камера будет работать, но только в аналоговом режиме. Вам обязательно нужно обрезать зеленый кабель, чтобы камера переключилась в режим CVBS. В базовом режиме (FULL HD) эти магнитолы не смогут вывести изображение.
В: Подойдет ли эта камера к магнитолам Pioneer, JVC, Alpine?
О: Да, подойдет. Для работы с традиционными брендовыми магнитолами PIONEER, JVC, CLARION, ALPINE необходимо разрезать зеленый провод для перевода камеры в режим CVBS.
В: Можно ли подключить эту камеру к зеркалу-видеорегистратору?
О: Да, камера совместима с зеркалами, однако для вывода картинки необходимо переключить её в режим CVBS (перерезав зеленую петлю).
В: Для чего нужен зеленый провод на камере?
О: Зелёный провод отвечает за переключение режима работы камер (формат FULL HD / CVBS). Изначально камера настроена на режим FULL HD. Если ваша магнитола не поддерживает данный цифровой стандарт или вы используете видеоинтерфейс для заводского экрана BMW, обрежьте зеленый кабель, и камера переключится в аналоговый режим CVBS.
В: Будут ли линии парковки на экране вращаться вслед за поворотом руля?
О: Нет. Данная модель относится к категории камер Low и выводит на экран статические парковочные линии разметки. Динамические (поворотные) линии могут быть реализованы только самой магнитолой через внешний CAN-адаптер (CANbus блок BMW).
