Установка камеры заднего вида на Mitsubishi Outlander XL (2006–2012)

20.07.2026

В этой статье мы подробно рассмотрим процесс выбора, монтажа и подключения камеры заднего вида высокого разрешения на популярный кроссовер Mitsubishi Outlander XL (включая соплатформенные модели Citroen C-Crosser и Peugeot 4007), выпускавшийся с 2006 по 2012 год. Камера монтируется в штатное место — в специальное посадочное место на двери багажника (в пластиковую накладку/«саблю» над номерным знаком). Такой метод установки позволяет сохранить аутентичный заводской экстерьер и избежать сверления металлических деталей кузова. Мы разберем вопросы аппаратной совместимости камеры с головными устройствами, этапы прокладки кабеля и правильную схему подключения к бортовой сети.

📋 01. Какая магнитола стоит у вас

Выбранная камера передает цифро-аналоговый видеосигнал в высоком разрешении AHD (720p и 1080p). Данный формат гарантирует максимальную детализацию и отличную видимость в темное время суток, но накладывает жесткие требования на принимающее оборудование. Камера способна корректно работать исключительно с современными Android-магнитолами, оснащенными встроенным чипом поддержки AHD-видеосигнала. Аналоговый режим CVBS в данной камере отсутствует.

⚠ Внимание: Эта камера предназначена исключительно для мультимедийных Android ШГУ с поддержкой AHD-входа. Она напрямую не работает со штатными магнитолами Mitsubishi (в том числе системами MMCS), зеркалами-видеорегистраторами любого типа, базовыми магнитолами TEYES начального уровня (CC2L, TEYES X1 Wi-Fi, TEYES MAX CC), а также классическими брендовыми ресиверами (Pioneer, JVC, Clarion, Alpine), рассчитанными только на аналоговый композитный сигнал.

С завода автомобили Mitsubishi Outlander XL комплектовались различными аудиосистемами. В базовых комплектациях стояли обычные CD/MP3 ресиверы без экрана. В топовых версиях устанавливалась мультимедийная навигационная система MMCS (Mitsubishi Multi Communication System) и премиальная акустика Rockford Fosgate. Ни один из штатных дисплеев не способен напрямую декодировать высокочеткий сигнал AHD. Для вывода современной картинки требуется замена заводского головного устройства на Android-монитор.

Совместимость камеры:

✅ Teyes (линейки CC3, CC3 2K, SPRO Plus, LUX ONE) и аналоги — аппаратная поддержка AHD присутствует
✅ Любые современные головные устройства на базе ОС Android с заявленной поддержкой видеостандартов AHD 720p / AHD 1080p
❌ Оригинальная аудиосистема Mitsubishi (CD/MP3 или MMCS) — нет AHD-входа, требуется замена ГУ
❌ Зеркала-видеорегистраторы — не поддерживаются
❌ Автомагнитолы TEYES CC2L, TEYES X1 (Wi-Fi), TEYES MAX CC — аппаратный декодер AHD отсутствует
❌ Головные устройства Pioneer, JVC, Clarion, Alpine — формат AHD не поддерживается

Как узнать модель штатной магнитолы

1. Визуальный осмотр передней панели: базовые магнитолы имеют монохромный дисплей или не имеют его вовсе (стандартный 2DIN CD-плеер). Навигационные системы MMCS оснащены цветным сенсорным экраном (обычно с маркировкой W-11, W-12, E-01, E-02 и т.д. в нижнем углу).

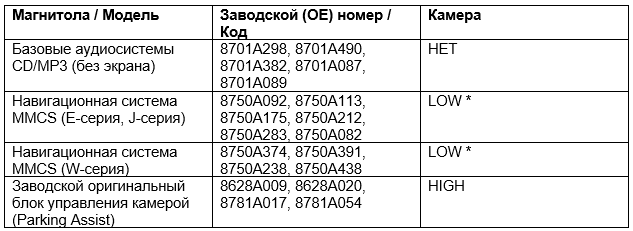

Штатные магнитолы и OE-номера

Ниже представлен детальный перечень оригинальных аудиосистем для Mitsubishi Outlander XL с указанием их совместимости по типам парковочных линий:
• НЕТ — аудиосистема полностью лишена цветного экрана или видеовхода, подключение камеры невозможно без замены ГУ.
• LOW — оригинальное головное устройство с дисплеем (MMCS), способное принять только аналоговый видеосигнал (CVBS NTSC) напряжением 6 Вольт. Камера типа Low генерирует статические парковочные линии.
• HIGH — топовая заводская система, укомплектованная оригинальным блоком парковочного ассистента, считывающим датчики угла поворота руля по CAN-шине. Камера типа High обеспечивает вывод динамических парковочных линий.

Сноска: Индекс LOW * указывает на то, что заводские мультимедийные системы MMCS принимают исключительно старый аналоговый формат NTSC (CVBS), и штатная проводка рассчитана на питание камеры 6В, а не 12В. Напрямую подключить описываемую современную AHD-камеру к штатным экранам невозможно — требуется замена ГУ на Android.

📦 02. Какая камера была выбрана

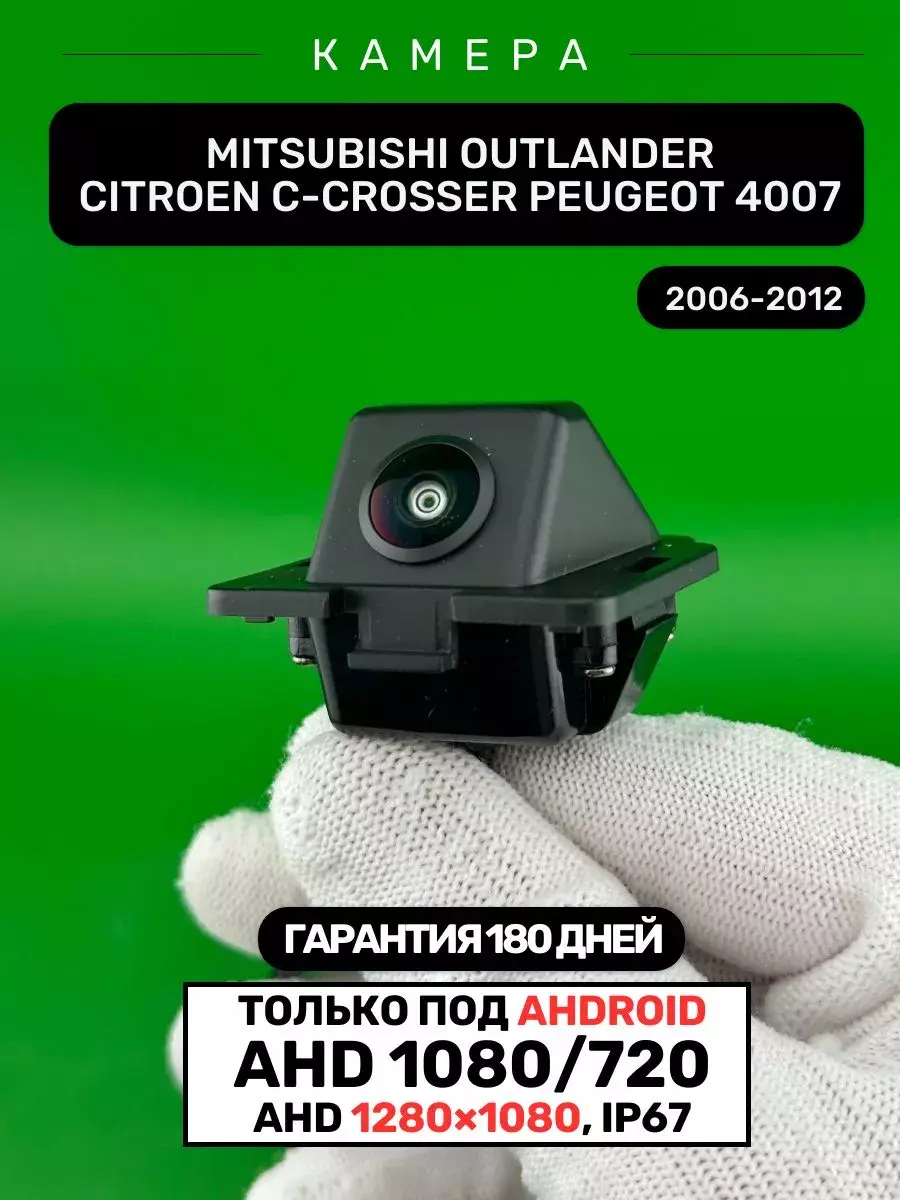

Для установки на автомобиль была выбрана специализированная камера заднего вида от компании «Батя Рулит». Корпус этой камеры полностью адаптирован под штатное посадочное место, расположенное в пластиковой декоративной накладке («сабле») над номерным знаком Mitsubishi Outlander XL. Зачастую с завода там установлена заглушка.

Камера заднего вида Mitsubishi Outlander XL — Ozon
Камера заднего вида Mitsubishi Outlander XL — WB
Камера заднего вида Mitsubishi Outlander XL — Наш сайт

Технические характеристики:

• Совместимость по кузову: Mitsubishi Outlander XL (2006–2012 гг. выпуска)
• Место установки: специальное штатное посадочное место на двери багажника (в пластиковую накладку/саблю над номерным знаком)
• Индекс пыле- и влагозащищенности: IP67 (абсолютно герметичный корпус, защищенный от попадания воды и грязи)
• Разрешение видеопотока: FULL HD 1280 x 1080 (базовый режим AHD для Android ШГУ)
• Способ управления форматом: встроенный зелёный провод (зелёная петелька отвечает за переключение режима работы формат AHD 720/1080)
• Номинальное напряжение питания: 12 В постоянного тока
• Тип камеры по линиям: Low (камера генерирует статические парковочные линии разметки)
• Архитектура разъемов: компактный герметичный 4-pin коннектор на кабеле камеры, переходящий в RCA-штекер («тюльпан»)

🛠 03. Установка

Шаг 1. Подготовка. Перед началом работ обесточьте бортовую сеть, отсоединив минусовую клемму от аккумуляторной батареи. Подготовьте пластиковые съемники для обшивки, торцевые ключи (на 10 и 12) и отвертки.

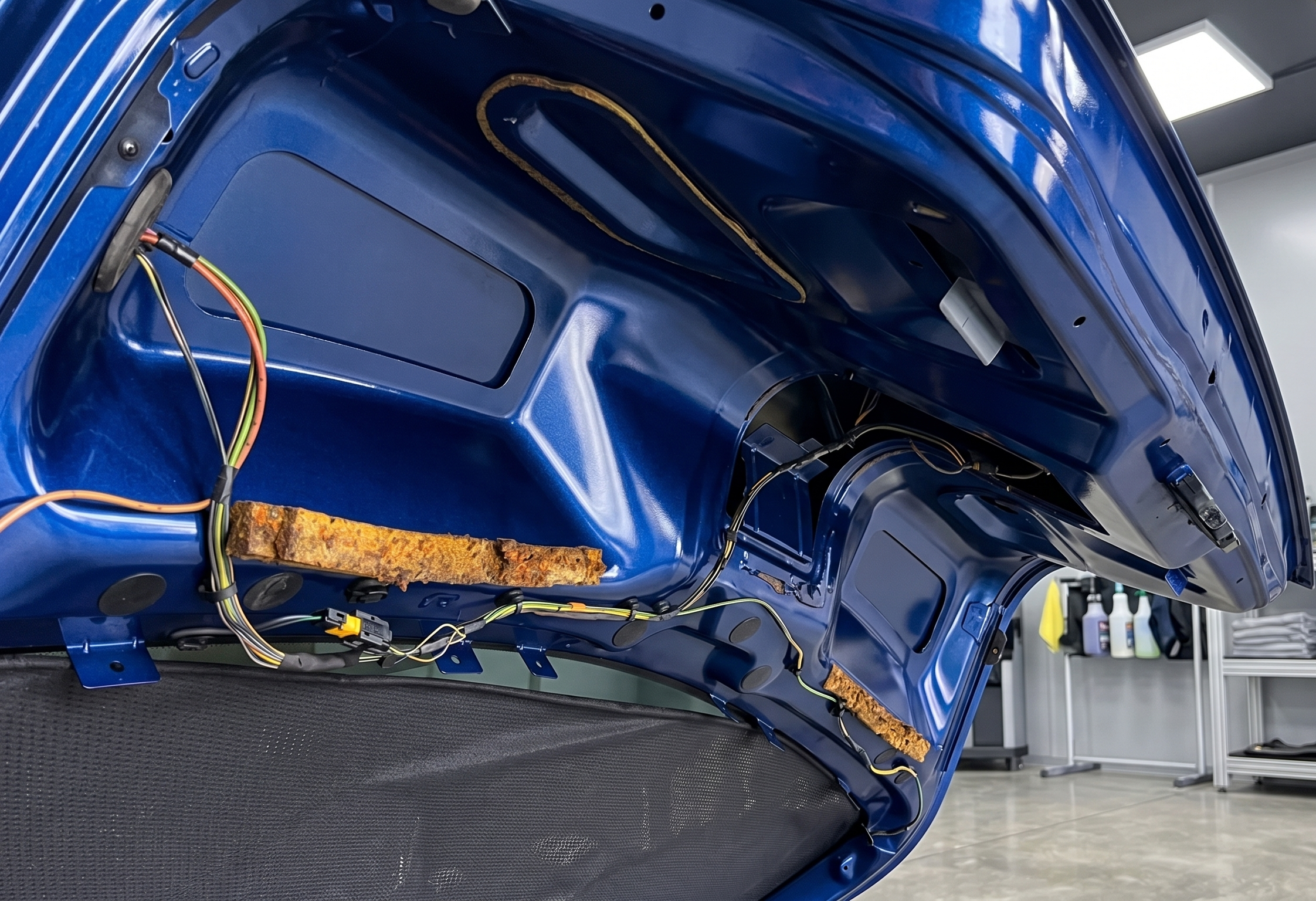

Шаг 2. Доступ к месту установки. Откройте верхнюю створку двери багажника (хлопушку). Аккуратно снимите внутреннюю пластиковую обшивку двери, отщелкнув клипсы. После этого открутите гайки крепления наружной пластиковой накладки («сабли»), в которой расположены плафоны подсветки номера. Снимите накладку.

⚠ Внимание: Наружная пластиковая накладка часто прикипает или держится на хрупких защелках помимо гаек. Снимайте ее без резких движений, чтобы не сломать крепеж и не повредить краску пятой двери.

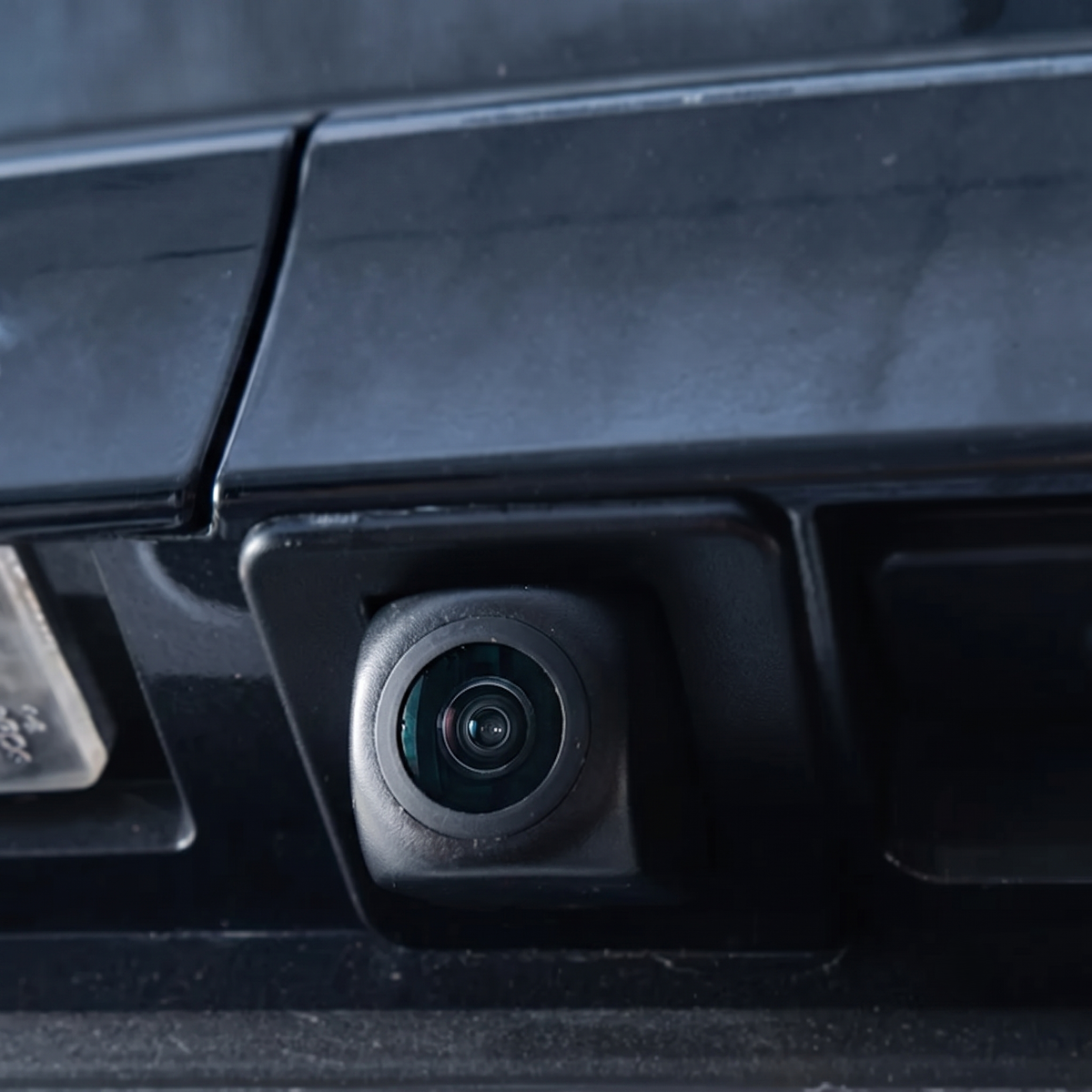

Шаг 3. Установка камеры (4-pin). В снятой пластиковой накладке найдите штатную прямоугольную заглушку для камеры и извлеките её. Вставьте корпус новой камеры в это посадочное место и надежно зафиксируйте. Состыкуйте круглый герметичный разъём 4-pin от камеры с ответным коннектором длинного сигнального кабеля.

💡 Совет: до окончательной сборки накладки и обшивки двери временно подключите аккумулятор, включите заднюю передачу и проверьте наличие картинки на экране Android-магнитолы, чтобы убедиться в правильном угле обзора.

Шаг 4. Настройка разрешения (Зеленый провод). Осмотрите коммутационные хвостики проводов возле камеры: там выведена зеленая управляющая петля. Зелёный провод отвечает за переключение режима работы формат AHD 720/1080. Изначально камера транслирует сигнал 1080p. Если ваша магнитола поддерживает только AHD 720p, аккуратно перережьте эту зеленую петельку кусачками, заизолируйте срезы и обязательно перезапустите питание камеры.

Шаг 5. Прокладка видеокабеля (если кабель ещё не проложен). Заведите сигнальный кабель внутрь полости двери багажника. Протяните провод через штатную резиновую гофру в кузов автомобиля (в район потолка). Далее прокладывайте кабель под обшивкой потолка или опустите по задней стойке вниз и ведите под пластиковыми порогами дверей прямо к центральной консоли.

🔌 04. Подключение к магнитоле

Шаг 1. Найти AHD-вход и провод REV. Извлеките Android-монитор из посадочного места. В жгуте найдите отдельный желтый RCA-разъем (CAM-IN, REAR-CAM или AHD-IN). Также локализуйте управляющий провод активации экрана (тонкий розовый или коричневый, помеченный как BACK, REVERSE или REV).

Шаг 2. Питание от лампы ЗХ (+12 В, масса). В багажнике найдите проводку фонаря заднего хода. При помощи мультиметра определите плюсовой провод (+12 В) и минусовой (масса) в момент включения задней передачи. Подключите черный провод питания камеры к кузовной массе.

💡 Совет: Хотя автомобили Mitsubishi не используют агрессивный ШИМ-опрос ламп, как VAG или BMW, настоятельно рекомендуется поставить фильтр помех (выпрямитель) в цепь +12 В камеры или питать её через реле. Это защитит чувствительную электронику камеры от скачков напряжения генератора при заведенном двигателе и гарантирует чистую картинку без ряби.

Шаг 3. Завести RCA тюльпан. Подсоедините желтый штекер RCA (видеосигнал) основного магистрального кабеля к входному разъёму Android-магнитолы CAM-IN.

Шаг 4. Подключить trigger. В багажном отделении соедините красный хвостик видеокабеля с плюсом лампы заднего хода (после фильтра помех). С другой стороны (за магнитолой) подключите аналогичный красный провод к управляющему проводу REVERSE/BACK магнитолы. Если используется CAN-адаптер для управления магнитолой, этот шаг может не потребоваться.

Шаг 5. Настройки магнитолы. Включите зажигание, перейдите в системные (заводские) настройки магнитолы. В пункте настроек камеры задайте формат видеосигнала: AHD 1080p 25fps (или AHD 720p 25fps, если зеленая петля была разрезана). Сохраните и выполните перезапуск.

Схема подключения:

• Линия +12 В (красный провод питания) — к плюсовому контакту фонаря заднего хода (рекомендуется через фильтр помех)
• Линия GND (чёрный провод питания) — на надежную металлическую массу кузова
• Видеосигнал AHD (Желтый RCA) — к разъёму Android-монитора CAM-IN
• Trigger (Тонкий красный провод на концах кабеля) — соединяет плюс фонаря заднего хода с проводом BACK/REVERSE магнитолы

⚠ Внимание: Что делать, если нет сигнала. Убедитесь, что выбранный в магнитоле формат (720 или 1080) соответствует состоянию зеленой петли на камере. Проверьте надежность контакта массы и плюса питания.

❓ 05. Частые вопросы

В: У меня установлена магнитола Teyes CC2L (или X1 / MAX CC). Будет ли работать камера?
О: Нет. Данная модель камеры не работает с магнитолами TEYES CC2L, TEYES X1(Wi-Fi), TEYES MAX CC, так как эти модификации аппаратно не поддерживают цифро-аналоговый AHD формат видеосигнала.

В: Подойдет ли эта камера к магнитолам Pioneer, JVC, Alpine?
О: Нет, камера не работает с магнитолами PIONEER, JVC, CLARION, ALPINE. Традиционные брендовые устройства рассчитаны на прием аналогового формата CVBS и не способны декодировать высокочеткий сигнал AHD.

В: Можно ли подключить эту камеру к зеркалу-видеорегистратору?
О: Нет, камера не работает с зеркалами. Устройство совместимо только с полноценными Android-магнитолами, оборудованными AHD-чипом.

В: Для чего нужен зеленый провод на камере?
О: Зелёный провод отвечает за переключение режима работы формат AHD 720/1080. Изначально камера настроена на 1080p. Если ваш экран поддерживает только 720p, петлю необходимо разрезать.

В: Будут ли линии парковки на экране вращаться вслед за поворотом руля?
О: Нет. Данная модель относится к категории камер Low и выводит на экран статические парковочные линии разметки. Динамические (поворотные) линии реализуются самой магнитолой через CAN-адаптер.
