Установка камеры заднего вида на Nissan Almera G15 2012–2018

13.07.2026

В этой статье мы подробно разберем процесс выбора и установки камеры заднего вида для автомобиля Nissan Almera G15 (2012–2018 годов выпуска). Мы специализируемся на камерах заднего и переднего вида для автомобилей, поэтому учли все тонкости монтажа.

📋 01. Какая магнитола стоит у вас

Данная камера является цифровой и передает видеосигнал в высоком разрешении. Поддерживаются форматы AHD 720p и 1080p. Аналоговый формат (CVBS) данная модель не поддерживает.

⚠ Внимание: камера только для Android ШГУ с AHD-входом; со штатными магнитолами, зеркалами, а также с ГУ TEYES (CC2L, X1 Wi-Fi, MAX CC), Pioneer, JVC, Clarion и Alpine она не работает.

С завода на Nissan Almera G15 устанавливались различные головные устройства: от базовых аудиоподготовок до мультимедийных систем Nissan Connect. Так как камера выдает только цифровой AHD-сигнал, для ее работы потребуется замена штатного головного устройства на современную Android-магнитолу.

Совместимость камеры:

✅ Только Android ШГУ с AHD-входом (с поддержкой 720p/1080p)
❌ Зеркала, штатные магнитолы Nissan
❌ Магнитолы Teyes без AHD (CC2L, X1 Wi-Fi, MAX CC)
❌ Pioneer, JVC, Clarion, Alpine

Как узнать модель штатной магнитолы

• Обратите внимание на наличие цветного дисплея (в системах Nissan Connect).
• Проверьте маркировку (OE-номер) на лицевой панели или на заднем стикере магнитолы.

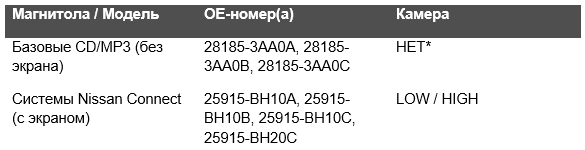

Штатные магнитолы и OE-номера

• НЕТ — нет видеовхода/экрана → нужна замена ГУ.
• LOW — головное устройство с экраном, которое может принять аналоговый сигнал (CVBS) через видеоинтерфейс. Камера типа Low — это статические парковочные линии.
• HIGH — топовая система с заводским монитором, навигацией или интеграцией по CAN-шине. Камера типа High — это динамические парковочные линии.

*Если в колонке «Камера» указано «НЕТ», значит, штатная магнитола не имеет экрана или видеовхода, и для вывода изображения потребуется замена головного устройства. Заводская камера соответствует типу HIGH.

📦 02. Какая камера была выбрана

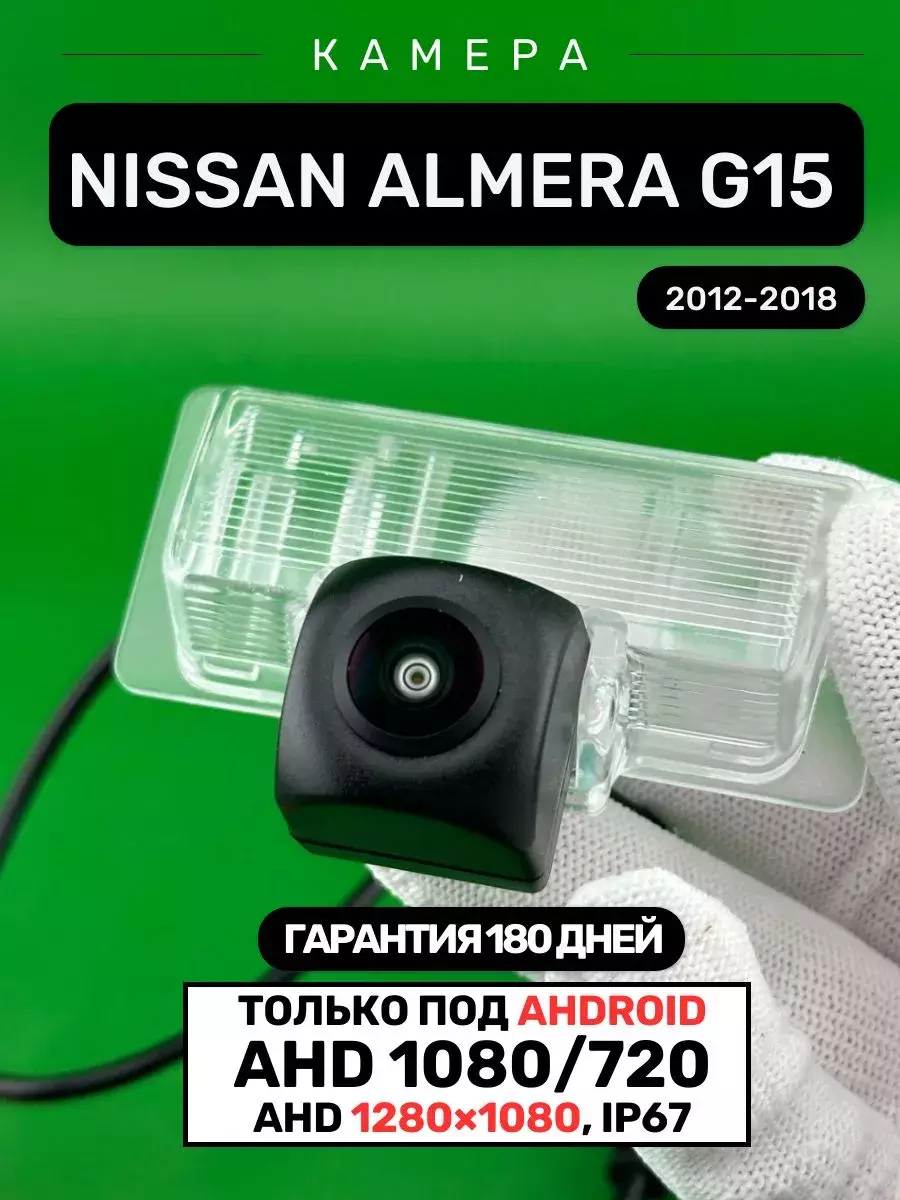

Для установки была выбрана камера производства «Батя Рулит».

Камера заднего вида Nissan Almera G15 — Ozon
Камера заднего вида Nissan Almera G15 — WB
Камера заднего вида Nissan Almera G15 — Наш сайт

Технические характеристики:

• Разрешение: AHD 720p / 1080p (переключение зеленым проводом)
• Поддерживаемые режимы: Только AHD (для Android)
• Питание камеры: 12 В
• IP-защита: IP67

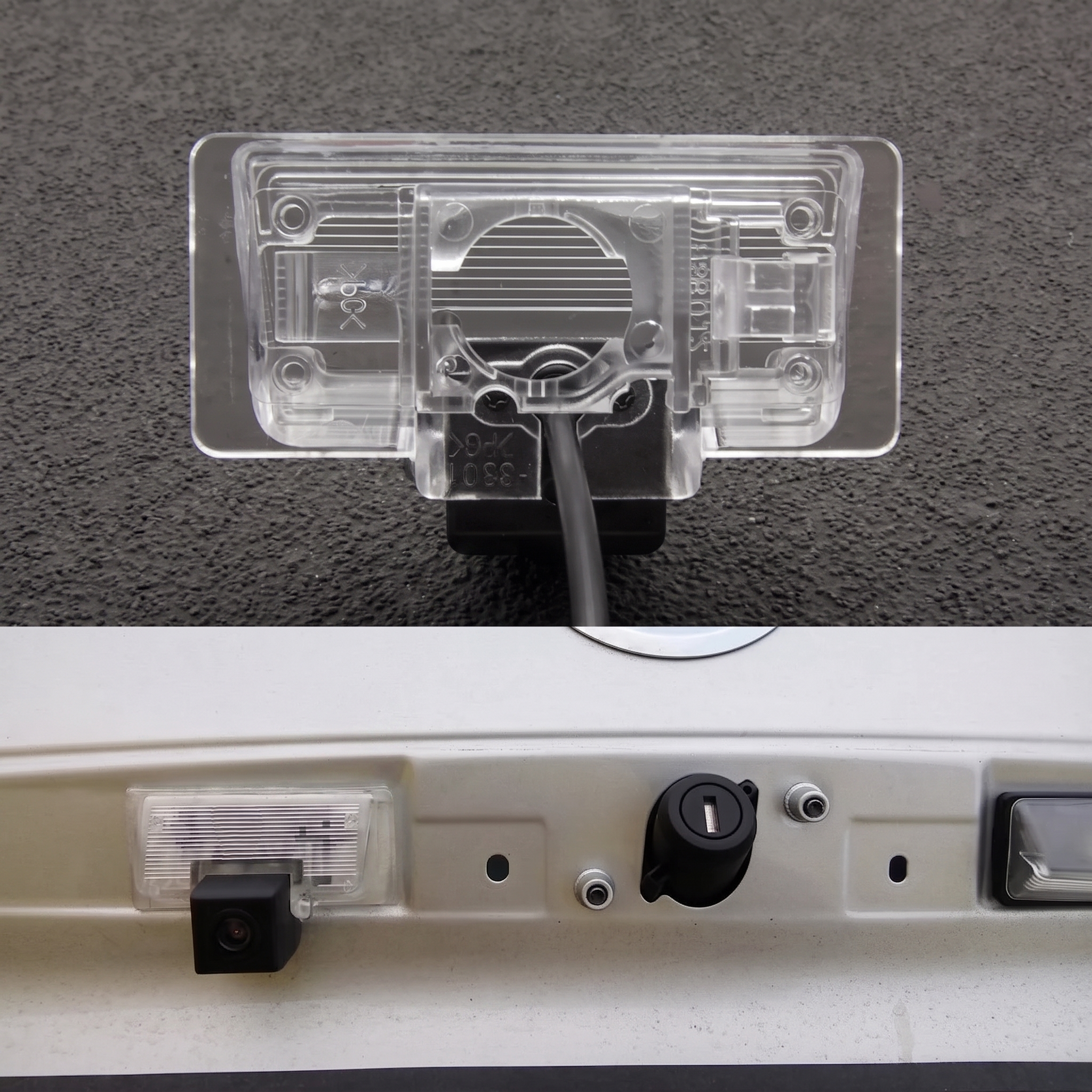

• Место установки: Вместо одного из штатных плафонов подсветки заднего номерного знака

🛠 03. Установка

Шаг 1. Подготовка. Обесточьте автомобиль, отсоединив минусовую клемму с аккумулятора Nissan Almera G15.

Шаг 2. Доступ к месту установки. Аккуратно снимите внутреннюю обшивку крышки багажника. Извлеките один из заводских плафонов подсветки номерного знака.

⚠ Внимание: действуйте осторожно, чтобы не повредить защелки плафона и ЛКП автомобиля.

Шаг 3. Установка камеры (4-pin). Установите новую камеру вместо снятого плафона подсветки. Проводку пропустите внутрь крышки багажника. Обязательно переставьте лампочку подсветки (или подключите встроенную светодиодную, если она предусмотрена конструкцией камеры).

💡 Совет: до окончательной сборки обшивки подключите питание магнитолы и заднюю передачу, чтобы проверить картинку.

Шаг 4. Настройка разрешения. Камера по умолчанию может выдавать 720p или 1080p. Зелёный провод на косе камеры отвечает за переключение формата (AHD 720 / 1080). Разрежьте или соедините его согласно инструкции, чтобы разрешение совпало с возможностями вашей магнитолы.

Шаг 5. Прокладка видеокабеля (если кабель ещё не проложен). Протяните комплектный видеокабель от крышки багажника в салон, обязательно используя штатную резиновую гофру. Далее проложите кабель по порогу салона к приборной панели и выведите в нишу магнитолы.

🔌 04. Подключение к магнитоле

Шаг 1. Найти AHD-вход и провод REV. На косе проводов Android-магнитолы найдите желтый разъем RCA (обычно Camera IN) и сигнальный провод управления (Reverse, Back или Camera).

Шаг 2. Питание от лампы ЗХ (+12 В, масса). Подключите провода питания камеры к плюсу и минусу проводки лампы заднего хода автомобиля.

💡 Совет: поставить фильтр помех (выпрямитель) в цепь +12 В камеры или питать через реле. Это защитит матрицу от пульсаций и предотвратит появление ряби при заведенном двигателе.

Шаг 3. Завести RCA тюльпан. Надежно подключите желтый видеоштекер RCA к разъему Camera IN на магнитоле.

Шаг 4. Подключить trigger. Красный сигнальный проводок (выходящий из RCA-тюльпана) соедините с проводом Reverse на косе магнитолы.

Шаг 5. Настройки магнитолы. Зайдите в системное меню магнитолы и в разделе настроек заднего хода выберите формат видео AHD 720 или AHD 1080 (в зависимости от положения зеленого провода).

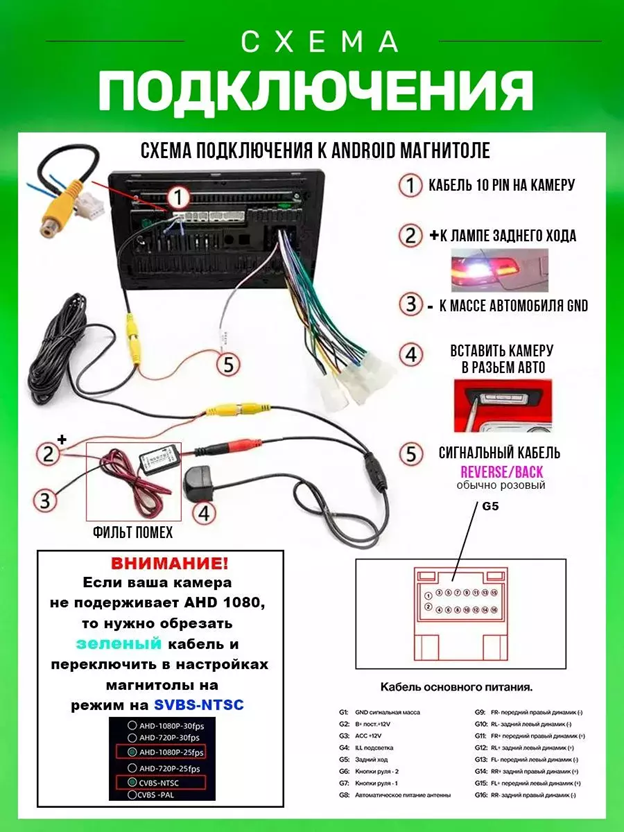

Схема подключения:

⚠ Внимание: Что делать, если нет сигнала или идут помехи: проверьте надежность подключения массы (минуса), наличие фильтра и убедитесь, что в Android выбран именно AHD формат.

❓ 05. Частые вопросы

В: Экран магнитолы пишет «Нет сигнала» или черный экран. В чем проблема?
О: Проверьте настройки видеоформата в головном устройстве. Так как эта камера цифровая (AHD), она не будет показывать картинку, если в настройках выбран аналоговый стандарт CVBS. Также проверьте, соответствует ли настройка магнитолы (720/1080) положению зеленого провода на камере.

В: Потребуется ли сверлить кузов для монтажа?
О: Нет, камера разработана специально для установки вместо штатного плафона подсветки номерного знака на Nissan Almera G15. Никаких дополнительных отверстий в металле делать не нужно.

В: Подойдет ли камера к штатной заводской магнитоле Nissan?
О: Нет, штатные головные устройства не понимают цифровой сигнал AHD. Данная камера подходит исключительно для современных Android-магнитол.
