Установка камеры заднего вида на Nissan Pathfinder (2005–2011)

20.07.2026

В этой статье мы подробно рассмотрим процесс выбора, монтажа и подключения камеры заднего вида высокого разрешения на популярный рамный внедорожник Nissan Pathfinder третьего поколения (кузов R51), выпускавшийся с 2005 по 2011 год. Камера монтируется в штатное место — взамен оригинального плафона подсветки заднего номерного знака. Такой метод установки позволяет сохранить аутентичный заводской экстерьер и избежать сверления металлических деталей крышки багажника. Мы разберем вопросы аппаратной совместимости камеры с головными устройствами, этапы прокладки кабеля по салону внедорожника и правильную схему подключения к бортовой сети.

📋 01. Какая магнитола стоит у вас

Выбранная камера передает цифро-аналоговый видеосигнал в высоком разрешении AHD (720p и 1080p). Данный формат гарантирует максимальную детализацию и отличную видимость в темное время суток, но накладывает жесткие требования на принимающее оборудование. Камера способна корректно работать исключительно с современными Android-магнитолами, оснащенными встроенным чипом поддержки AHD-видеосигнала. Аналоговый режим CVBS в данной камере отсутствует.

⚠ Внимание: Эта камера предназначена исключительно для мультимедийных Android ШГУ с поддержкой AHD-входа. Она напрямую не работает со штатными магнитолами Nissan (в том числе навигационными блоками Nissan Connect Premium), зеркалами-видеорегистраторами любого типа, базовыми магнитолами TEYES начального уровня (CC2L, TEYES X1 Wi-Fi, TEYES MAX CC), а также классическими брендовыми ресиверами (Pioneer, JVC, Clarion, Alpine), рассчитанными только на аналоговый композитный сигнал.

С завода автомобили Nissan Pathfinder R51 комплектовались различными аудиосистемами. В базовых версиях устанавливались простые CD/MP3 ресиверы или 6-дисковые чейнджеры (часто от Clarion) без цветного экрана. В продвинутых комплектациях устанавливались штатные навигационные системы с цветным монитором (разработки Xanavi/Clarion/Bose). Ни один из оригинальных дисплеев не способен напрямую декодировать высокочеткий цифровой сигнал AHD. Для вывода современной картинки требуется замена заводского головного устройства на Android-монитор.

Совместимость камеры:

✅ Teyes (линейки CC3, CC3 2K, SPRO Plus, LUX ONE) и аналоги — аппаратная поддержка AHD присутствует
✅ Любые современные головные устройства на базе ОС Android с заявленной поддержкой видеостандартов AHD 720p / AHD 1080p
❌ Оригинальная аудиосистема Nissan (CD/MP3 или штатная навигация) — нет AHD-входа, требуется замена ГУ
❌ Зеркала-видеорегистраторы — не поддерживаются
❌ Автомагнитолы TEYES CC2L, TEYES X1 (Wi-Fi), TEYES MAX CC — аппаратный декодер AHD отсутствует
❌ Головные устройства Pioneer, JVC, Clarion, Alpine — формат AHD не поддерживается

Как узнать модель штатной магнитолы

1. Визуальный осмотр передней панели: базовые магнитолы имеют небольшой монохромный дисплей или стандартный 2DIN CD-чейнджер с обилием механических кнопок. Навигационные системы (штатные мониторы) расположены в верхней части консоли и оснащены цветным экраном, часто объединенным с управлением климат-контролем.

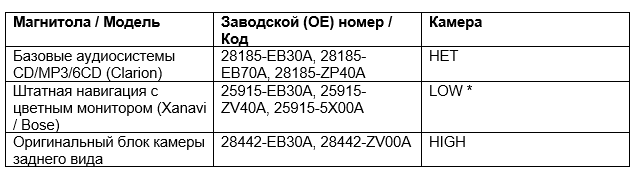

Штатные магнитолы и OE-номера

Ниже представлен детальный перечень оригинальных аудиосистем для Nissan Pathfinder R51 с указанием их совместимости:
• НЕТ — аудиосистема полностью лишена цветного экрана или видеовхода, подключение камеры невозможно без замены ГУ.
• LOW — оригинальное головное устройство с дисплеем (штатная навигация), способное принять только аналоговый видеосигнал (CVBS NTSC) напряжением 6 Вольт. Камера типа Low генерирует статические парковочные линии.
• HIGH — топовая заводская система (если укомплектована оригинальным блоком камеры с траекториями), считывающая данные по CAN-шине. Камера типа High обеспечивает вывод динамических парковочных линий.

Сноска: Индекс LOW * указывает на то, что заводские мультимедийные системы и мониторы Nissan принимают исключительно старый аналоговый формат NTSC (CVBS), и штатная проводка рассчитана на питание оригинальной камеры 6В, а не 12В. Напрямую подключить описываемую современную AHD-камеру к штатным экранам невозможно — требуется замена ГУ на Android.

📦 02. Какая камера была выбрана

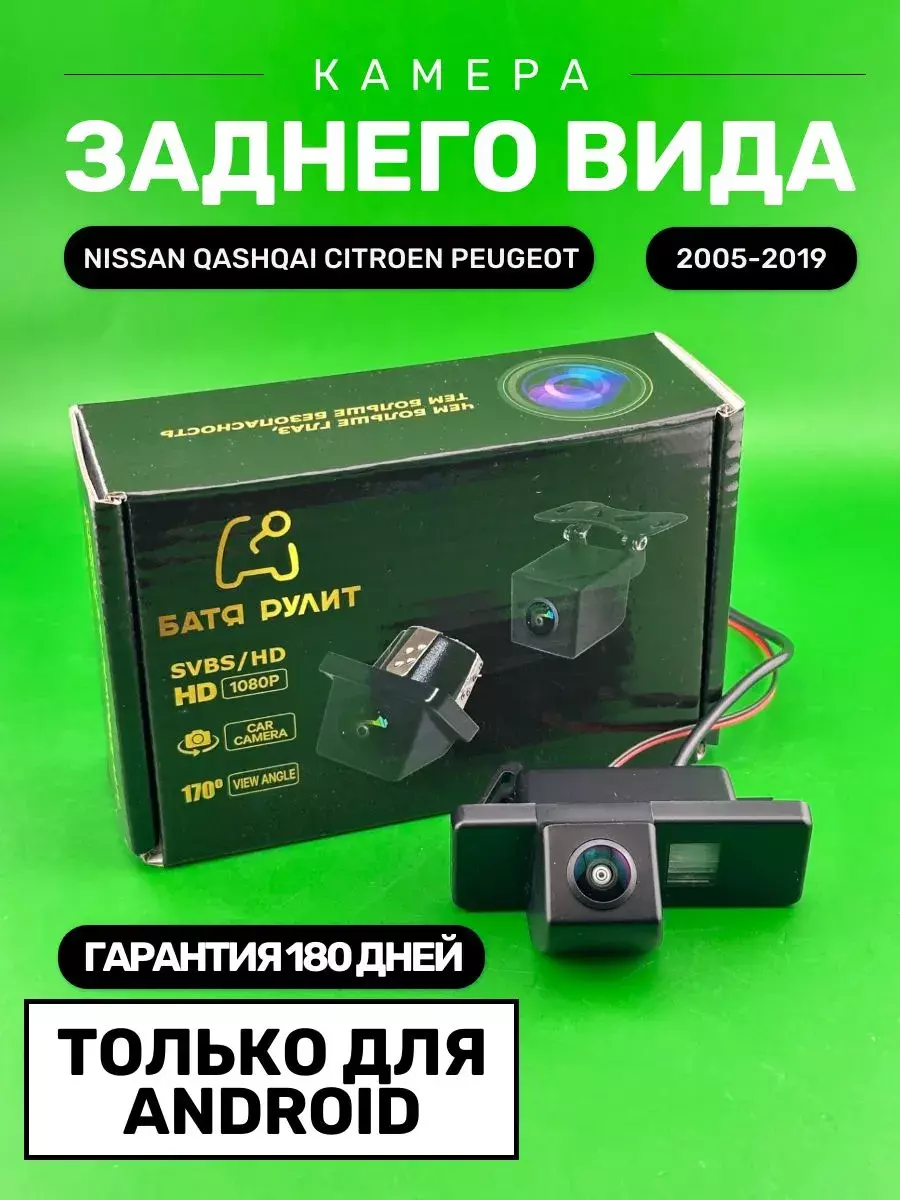

Для установки на автомобиль была выбрана специализированная камера заднего вида от компании «Батя Рулит». Корпус этой камеры полностью адаптирован под штатное посадочное место, заменяя собой один из плафонов подсветки номерного знака Nissan Pathfinder. Это позволяет произвести чистый монтаж, переставив оригинальную лампу подсветки в корпус самой камеры.

Камера заднего вида Nissan Pathfinder — Ozon
Камера заднего вида Nissan Pathfinder — WB
Камера заднего вида Nissan Pathfinder — Наш сайт

Технические характеристики:

• Совместимость по кузову: Nissan Pathfinder R51 (2005–2011 гг. выпуска)
• Место установки: вместо штатного плафона подсветки номера
• Индекс пыле- и влагозащищенности: IP67 (абсолютно герметичный корпус, защищенный от попадания воды и грязи)
• Разрешение видеопотока: FULL HD 1280 x 1080 (базовый режим AHD для Android ШГУ)
• Способ управления форматом: встроенный зелёный провод (зелёная петелька отвечает за переключение режима работы формат AHD 720/1080)
• Номинальное напряжение питания: 12 В постоянного тока
• Тип камеры по линиям: Low (камера генерирует статические парковочные линии разметки)
• Архитектура разъемов: компактный герметичный 4-pin коннектор на кабеле камеры, переходящий в RCA-штекер («тюльпан»)

🛠 03. Установка

Шаг 1. Подготовка. Перед началом работ обесточьте бортовую сеть, отсоединив минусовую клемму от аккумуляторной батареи. Подготовьте пластиковые съемники для обшивки, торцевые ключи (на 10) и отвертки.

Шаг 2. Доступ к месту установки. Откройте крышку багажника. Аккуратно снимите внутреннюю пластиковую обшивку пятой двери (клипсы и ручка). Для удобства доступа к плафонам потребуется открутить изнутри крепежные гайки наружной пластиковой декоративной накладки («сабли»). Сняв накладку, извлеките один из штатных плафонов подсветки номера, отсоединив разъем питания.

⚠ Внимание: Пластиковые клипсы обшивки Nissan и крепеж декоративной накладки (сабли) могут быть хрупкими или прикипевшими от грязи и влаги. Снимайте элементы без резких движений, чтобы не сломать их и не повредить ЛКП пятой двери.

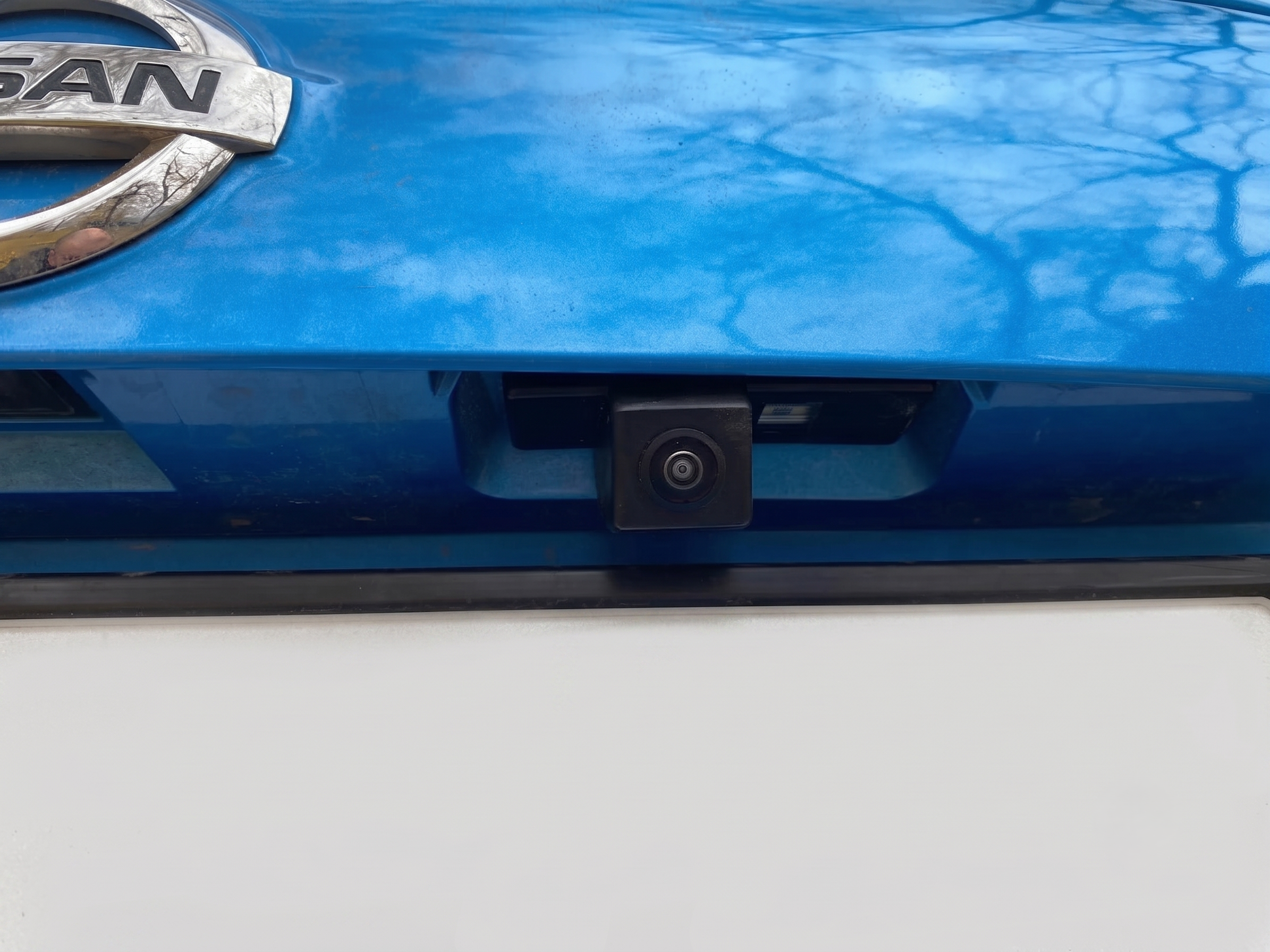

Шаг 3. Установка камеры (4-pin). Вставьте корпус новой камеры заднего вида в освободившийся проем плафона. Переставьте патрон с лампочкой из снятого плафона в специальное гнездо на корпусе камеры, чтобы сохранить равномерную подсветку номера. Состыкуйте круглый герметичный разъём 4-pin от камеры с ответным коннектором длинного сигнального кабеля.

💡 Совет: до окончательной сборки накладки и обшивки двери временно подключите аккумулятор, включите заднюю передачу и проверьте наличие картинки на экране Android-магнитолы, чтобы убедиться в правильном угле обзора.

Шаг 4. Настройка разрешения (Зеленый провод). Осмотрите коммутационные хвостики проводов возле камеры: там выведена зеленая управляющая петля. Зелёный провод отвечает за переключение режима работы формат AHD 720/1080. Изначально камера транслирует сигнал 1080p. Если ваша магнитола поддерживает только AHD 720p, аккуратно перережьте эту зеленую петельку кусачками, заизолируйте срезы и обязательно перезапустите питание камеры.

Шаг 5. Прокладка видеокабеля (если кабель ещё не проложен). Заведите сигнальный кабель внутрь полости двери багажника. Протяните провод через штатную резиновую гофру в кузов автомобиля (в район потолка). Далее прокладывайте кабель под обшивкой потолка или опустите по задней стойке вниз и ведите под пластиковыми порогами дверей прямо к центральной консоли.

🔌 04. Подключение к магнитоле

Шаг 1. Найти AHD-вход и провод REV. Извлеките Android-монитор из посадочного места. В жгуте найдите отдельный желтый RCA-разъем (CAM-IN, REAR-CAM или AHD-IN). Также локализуйте управляющий провод активации экрана (тонкий розовый или коричневый, помеченный как BACK, REVERSE или REV).

Шаг 2. Питание от лампы ЗХ (+12 В, масса). В багажнике найдите проводку фонаря заднего хода. При помощи мультиметра определите плюсовой провод (+12 В) и минусовой (масса) в момент включения задней передачи. Подключите черный провод питания камеры к кузовной массе.

💡 Совет: Настоятельно рекомендуется поставить фильтр помех (выпрямитель) в цепь +12 В камеры или питать её через реле. Это защитит чувствительную электронику камеры от скачков напряжения генератора при заведенном двигателе и гарантирует чистую картинку без ряби и искажений.

Шаг 3. Завести RCA тюльпан. Подсоедините желтый штекер RCA (видеосигнал) основного магистрального кабеля к входному разъёму Android-магнитолы CAM-IN.

Шаг 4. Подключить trigger. В багажном отделении соедините красный хвостик видеокабеля с плюсом лампы заднего хода (после фильтра помех). С другой стороны (за магнитолой) подключите аналогичный красный провод к управляющему проводу REVERSE/BACK магнитолы. Если используется CAN-адаптер для управления магнитолой, этот шаг может не потребоваться.

Шаг 5. Настройки магнитолы. Включите зажигание, перейдите в системные (заводские) настройки магнитолы. В пункте настроек камеры задайте формат видеосигнала: AHD 1080p 25fps (или AHD 720p 25fps, если зеленая петля была разрезана). Сохраните и выполните перезапуск.

Схема подключения:

• Линия +12 В (красный провод питания) — к плюсовому контакту фонаря заднего хода (рекомендуется через фильтр помех)
• Линия GND (чёрный провод питания) — на надежную металлическую массу кузова
• Видеосигнал AHD (Желтый RCA) — к разъёму Android-монитора CAM-IN
• Trigger (Тонкий красный провод на концах кабеля) — соединяет плюс фонаря заднего хода с проводом BACK/REVERSE магнитолы

⚠ Внимание: Что делать, если нет сигнала. Убедитесь, что выбранный в магнитоле формат (720 или 1080) соответствует состоянию зеленой петли на камере. Проверьте надежность контакта массы и плюса питания.

❓ 05. Частые вопросы

В: У меня установлена магнитола Teyes CC2L (или X1 / MAX CC). Будет ли работать камера?
О: Нет. Данная модель камеры не работает с магнитолами TEYES CC2L, TEYES X1(Wi-Fi), TEYES MAX CC, так как эти модификации аппаратно не поддерживают цифро-аналоговый AHD формат видеосигнала.

В: Подойдет ли эта камера к магнитолам Pioneer, JVC, Alpine?
О: Нет, камера не работает с магнитолами PIONEER, JVC, CLARION, ALPINE. Традиционные брендовые устройства рассчитаны на прием аналогового формата CVBS и не способны декодировать высокочеткий сигнал AHD.

В: Можно ли подключить эту камеру к зеркалу-видеорегистратору?
О: Нет, камера не работает с зеркалами. Устройство совместимо только с полноценными Android-магнитолами, оборудованными AHD-чипом.

В: Для чего нужен зеленый провод на камере?
О: Зелёный провод отвечает за переключение режима работы формат AHD 720/1080. Изначально камера настроена на 1080p. Если ваш экран поддерживает только 720p, петлю необходимо разрезать.

В: Будут ли линии парковки на экране вращаться вслед за поворотом руля?
О: Нет. Данная модель относится к категории камеры Low и выводит на экран статические парковочные линии разметки. Динамические (поворотные) линии реализуются самой магнитолой через внешний CAN-адаптер.
