Установка камеры заднего вида на Nissan Qashqai (2015–2019)

13.07.2026

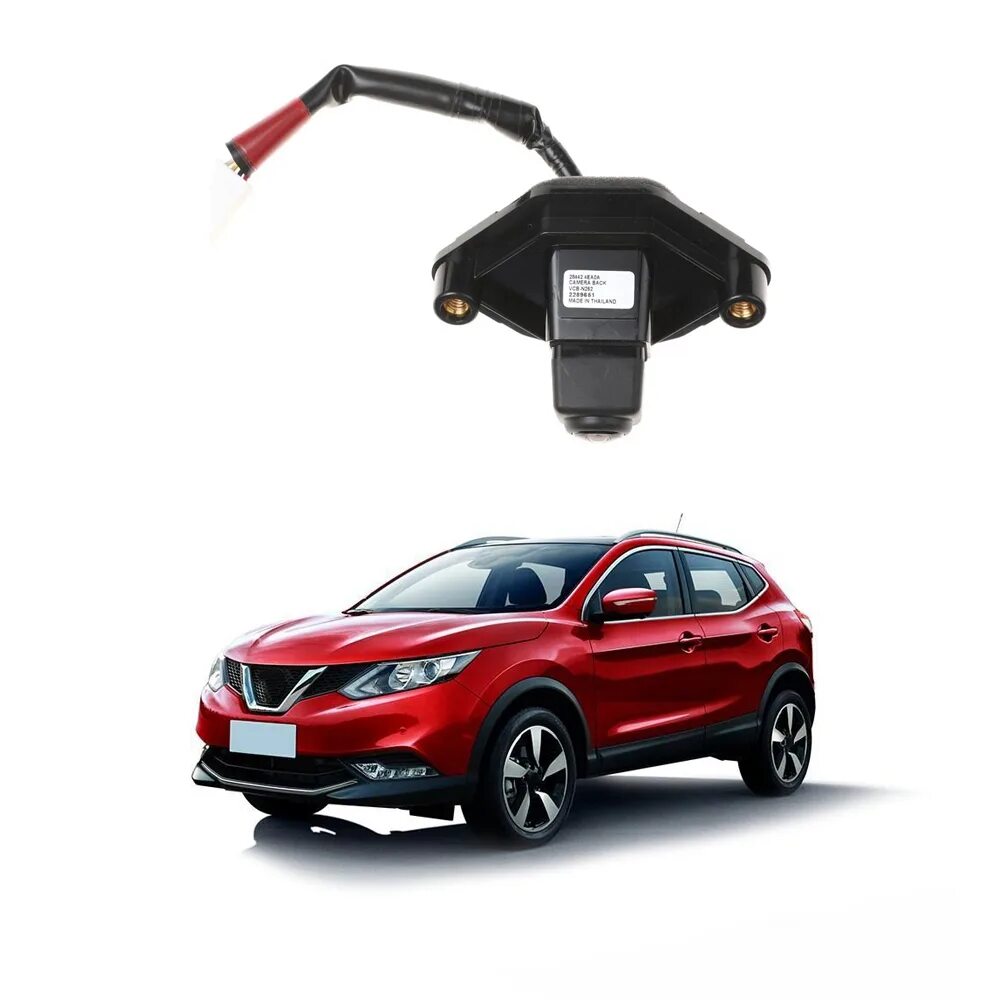

В этой статье мы подробно разберем процесс выбора и установки камеры заднего вида для кроссовера Nissan Qashqai (2015–2019 годов выпуска). Камера устанавливается максимально аккуратно в штатное посадочное место на пластиковой накладке (ручке) крышки багажника, сохраняя оригинальный внешний вид автомобиля.

📋 01. Какая магнитола стоит у вас

Данная камера является цифровой и поддерживает современные форматы AHD 720p и 1080p. Это обеспечивает кристально четкую картинку на Android-магнитолах. Аналоговый формат (CVBS) данная модель не поддерживает.

⚠ Внимание: камера только для Android ШГУ с AHD-входом; со штатными магнитолами и брендовыми ГУ напрямую не работает.

С завода на Nissan Qashqai в кузове J11 устанавливались различные головные устройства: от базовых радиоприемников до мультимедийных систем Nissan Connect 3. Так как камера выдает только цифровой AHD-сигнал, для ее работы потребуется замена штатного головного устройства на современную Android-магнитолу.

Совместимость камеры:

✅ Только Android ШГУ с AHD-входом (с поддержкой 720p/1080p)
❌ Зеркала, штатные магнитолы Nissan
❌ Магнитолы Teyes без AHD (CC2L, X1 Wi-Fi, MAX CC)
❌ Pioneer, JVC, Clarion, Alpine

Как узнать модель штатной магнитолы

• Обратите внимание на наличие цветного сенсорного дисплея (в системах Nissan Connect).
• Проверьте маркировку (OE-номер) на лицевой панели или на заднем стикере магнитолы.

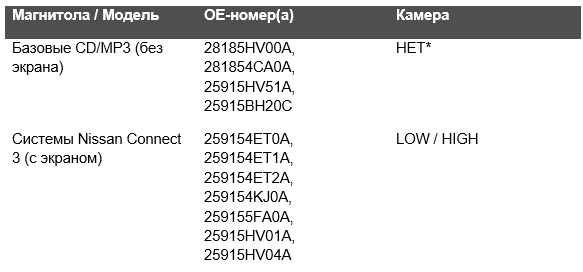

Штатные магнитолы и OE-номера

• НЕТ — нет видеовхода/экрана → нужна замена ГУ.
• LOW — головное устройство с экраном, которое может принять аналоговый сигнал (CVBS) через видеоинтерфейс. Камера типа Low — это статические парковочные линии.
• HIGH — топовая система с заводским монитором Nissan Connect 3, навигацией или круговым обзором. Камера типа High — это динамические парковочные линии.

*Если в колонке «Камера» указано «НЕТ», значит, штатная магнитола не имеет экрана или видеовхода, и для вывода изображения потребуется замена головного устройства. Заводская камера соответствует типу HIGH.

📦 02. Какая камера была выбрана

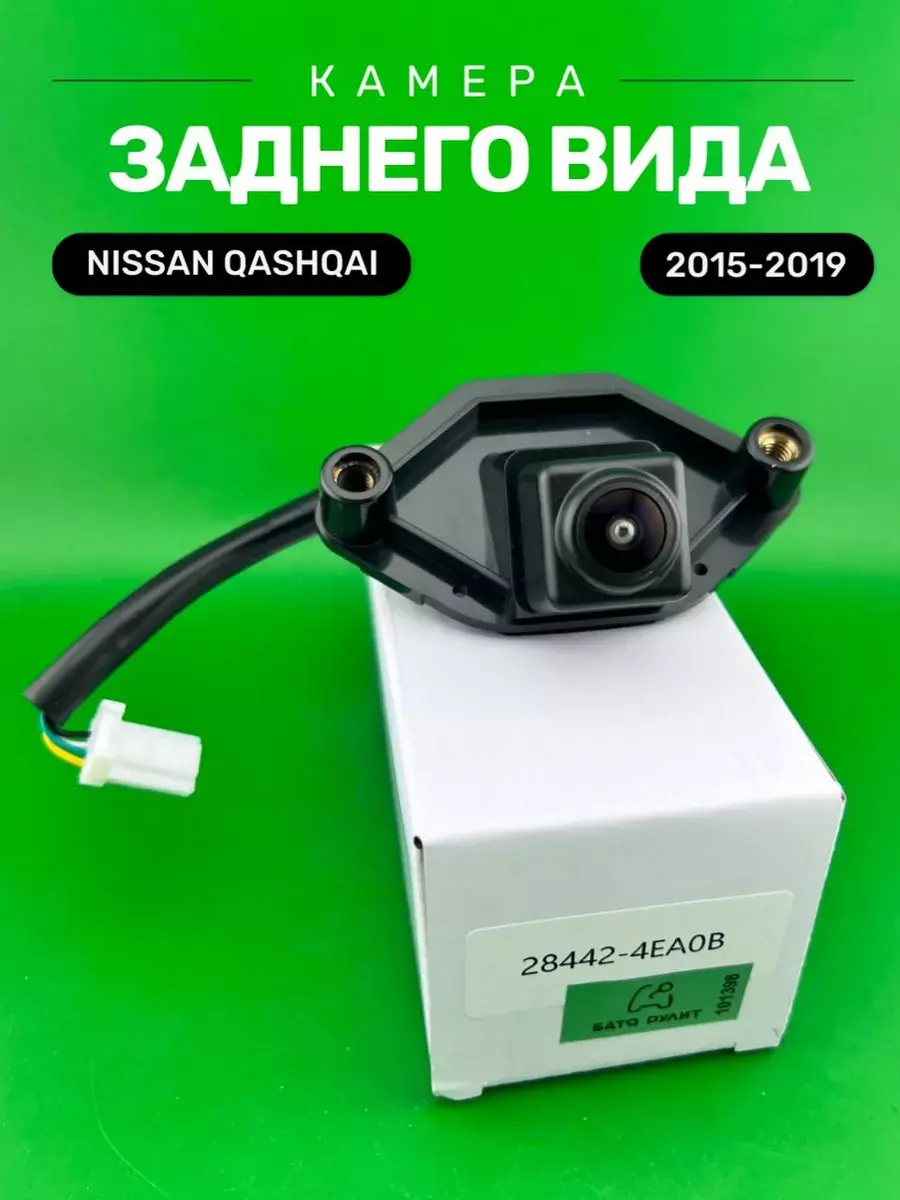

Для установки была выбрана камера производства «Батя Рулит» с артикулом 28442-4EA0B.

💡 Номер камеры должен совпадать с нашим номером, иначе камера не будет работать.

Камера заднего вида Nissan Qashqai — Ozon
Камера заднего вида Nissan Qashqai — WB
Камера заднего вида Nissan Qashqai — Наш сайт

Технические характеристики:

• Разрешение: AHD 720p / 1080p
• Поддерживаемые режимы: Только AHD (для Android)
• Питание камеры: 12 В (от штатной проводки)
• IP-защита: IP67
• Место установки: В штатное посадочное место на пластиковой накладке (ручке) крышки багажника

🛠 03. Установка

Шаг 1. Подготовка. Обесточьте автомобиль, отсоединив минусовую клемму с аккумулятора Nissan Qashqai.

Шаг 2. Доступ к месту установки. Аккуратно снимите внутреннюю пластиковую обшивку крышки багажника, чтобы получить доступ к креплениям наружной пластиковой накладки («ручки» над номером).

⚠ Внимание: пластиковые клипсы обшивки багажника могут быть хрупкими, используйте специальный съемник для бережного демонтажа.

Шаг 3. Установка камеры (Plug and play). Данная модель устанавливается максимально просто — по принципу Plug and play (просто воткнул в разъем). Установите новую камеру строго в штатное посадочное место на пластиковой накладке крышки багажника. Соедините заводской штекер автомобиля напрямую с разъемом камеры. Никаких скруток, изоленты и врезок в проводку!

💡 Совет: до окончательной сборки накладки и обшивки включите питание магнитолы и заднюю передачу, чтобы проверить корректность работы (Plug and play).

Шаг 4. Настройка разрешения. Если ваша Android-магнитола поддерживает только 720p или вы хотите сменить режим, воспользуйтесь настроечной петлей на кабеле (разрезание/соединение зеленого или белого провода согласно бирке на проводке).

Шаг 5. Прокладка видеокабеля. Не требуется! Благодаря системе Plug and play вам не нужно тянуть новый видеокабель через весь салон, разбирать пороги и стойки. Видеосигнал передается по штатной заводской проводке вашего автомобиля.

🔌 04. Подключение к магнитоле

Шаг 1. Подключение со стороны ГУ. Так как вы используете штатную проводку (разъем в разъем), сигнал к Android-магнитоле приходит через специальный CAN-адаптер или переходную колодку штатной проводки. На ней уже есть выведенный желтый разъем RCA (тюльпан).

Шаг 2. Питание от лампы ЗХ. Не требуется врезаться в лампу заднего хода! Питание на камеру подается автоматически через оригинальный разъем (Plug and play) от штатной системы автомобиля.

Шаг 3. Завести RCA тюльпан. Подключите желтый RCA-тюльпан от переходной колодки штатной проводки в разъем Camera IN на Android-магнитоле.

Шаг 4. Подключить trigger. Сигнал активации задней передачи (Reverse) генерируется и подается на магнитолу напрямую через CAN-модуль. Дополнительных проводов тянуть не нужно.

Шаг 5. Настройки магнитолы. Зайдите в системное меню магнитолы и в разделе настроек заднего хода выберите формат видео AHD 720 или AHD 1080.

❓ 05. Частые вопросы

В: Экран магнитолы пишет «Нет сигнала» или черный экран. В чем проблема?

О: Проверьте настройки видеоформата в головном устройстве. Так как эта камера цифровая (AHD), она не будет показывать картинку, если в настройках выбран аналоговый стандарт CVBS или NTSC/PAL.

В: Потребуется ли сверлить кузов или тянуть провода по салону?

О: Нет, камера 28442-4EA0B разработана специально для установки Plug and play (просто воткнул в разъем). Она монтируется в штатное посадочное место на пластиковой накладке крышки багажника Nissan Qashqai и подключается в заводской штекер. Протягивать кабель через весь салон не нужно.

В: Подойдет ли камера к заводской магнитоле Nissan Connect 3?

О: Нет, штатные головные устройства не понимают цифровой сигнал AHD 720/1080. Данная камера подходит исключительно для современных Android-магнитол.
