Установка камеры заднего вида на Nissan Teana (2006–2013)

24.07.2026

В этой статье мы подробно рассмотрим процесс выбора, монтажа и подключения двухрежимной камеры заднего вида высокого разрешения на популярный бизнес-седан Nissan Teana (рестайлинг кузова J31 и поколение J32), выпускавшийся с 2006 по 2013 год. Камера монтируется в штатное место — в плафон подсветки номерного знака. Такой метод установки позволяет полностью сохранить аутентичный заводской экстерьер и избежать сверления крышки багажника. Мы разберем вопросы аппаратной совместимости камеры с различными типами магнитол (от современных Android-систем до классических ресиверов), этапы аккуратной прокладки сигнальной линии по салону и правильную электрическую схему подключения.

📋 01. Какая магнитола стоит у вас

Выбранная камера является двухрежимной и передает видеосигнал в двух форматах: цифро-аналоговом HD и классическом аналоговом CVBS. По умолчанию камера работает в режиме высокого разрешения для современных Android-магнитол. Однако, благодаря возможности переключения форматов, она является универсальным решением.

⚠ Внимание: В базовом режиме (HD 1280 x 1024) камера предназначена только для Android ШГУ с HD/AHD-входом. В этом режиме она НЕ работает с зеркалами-видеорегистраторами, базовыми магнитолами TEYES (CC2L, X1 Wi-Fi, MAX CC) и брендовыми ресиверами (Pioneer, JVC, Clarion, Alpine). Чтобы камера заработала с этими устройствами или со штатными экранами, ее необходимо переключить в аналоговый режим CVBS, обрезав зеленый кабель.

С завода автомобили Nissan Teana комплектовались как простыми аудиосистемами без цветных экранов, так и премиальными мультимедийными комплексами с цветным дисплеем и навигацией (часто в паре с акустикой Bose). Штатные дисплеи способны принимать только аналоговый сигнал (CVBS), поэтому для подключения к ним потребуется активация режима CVBS на камере и специальный переходник-адаптер.

Совместимость камеры:

✅ Современные головные устройства Android (Teyes CC3, SPRO Plus и аналоги) — работает в максимальном качестве (режим HD)
✅ Магнитолы TEYES CC2L, X1 (Wi-Fi), MAX CC — работает только при переключении в режим CVBS (перерезана зеленая петля)
✅ Зеркала-видеорегистраторы и магнитолы Pioneer, JVC, Clarion, Alpine — поддерживаются исключительно в режиме CVBS
✅ Оригинальные мультимедийные системы Nissan с цветным экраном — работает в режиме CVBS (потребуется адаптер 12В-6В и видеоинтерфейс)
❌ Базовая заводская аудиосистема без экрана — подключение невозможно, требуется замена ГУ

Как узнать модель штатной магнитолы

1. Визуальный осмотр передней панели: базовые магнитолы имеют небольшой монохромный экран (оранжевый цвет). Топовые системы выделяются крупным цветным дисплеем в верхней части центральной консоли и блоком управления с джойстиком и обилием кнопок.

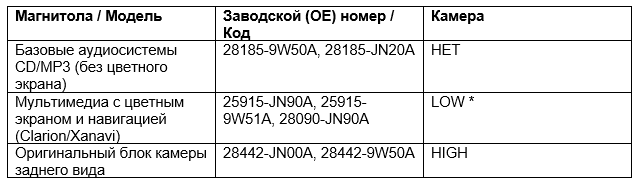

Штатные магнитолы и OE-номера

Ниже представлен перечень оригинальных аудиосистем для Nissan Teana J31 / J32 с указанием их совместимости:
• НЕТ — аудиосистема полностью лишена экрана или видеовхода, подключение камеры заднего вида невозможно без замены ГУ.
• LOW — оригинальное головное устройство с дисплеем, способное принять аналоговый сигнал (CVBS NTSC). Камера типа Low выводит на экран статические парковочные линии.
• HIGH — топовая заводская система (при наличии штатного блока парковочного ассистента), считывающая данные по CAN-шине. Камера типа High обеспечивает вывод динамических парковочных линий.

Сноска: Индекс LOW * указывает на то, что заводской цветной дисплей требует строго аналогового сигнала. Для подключения к штатному монитору обязательно разрежьте зеленый провод на камере (перевод в CVBS). Также штатная проводка Nissan выдает питание 6В для оригинальной камеры, поэтому потребуется специальный понижающий адаптер-переходник.

📦 02. Какая камера была выбрана

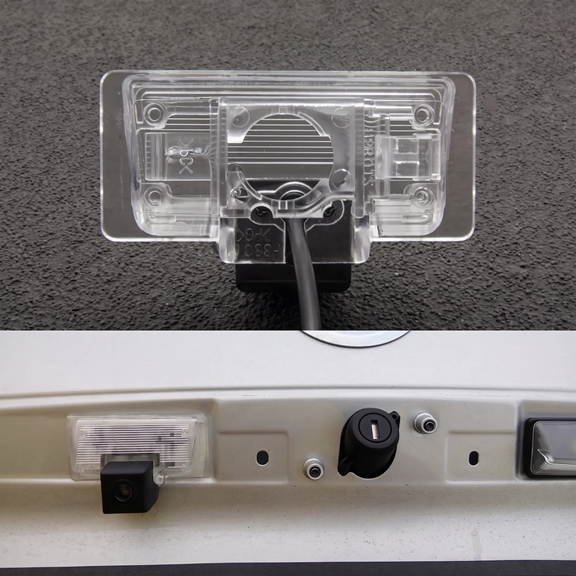

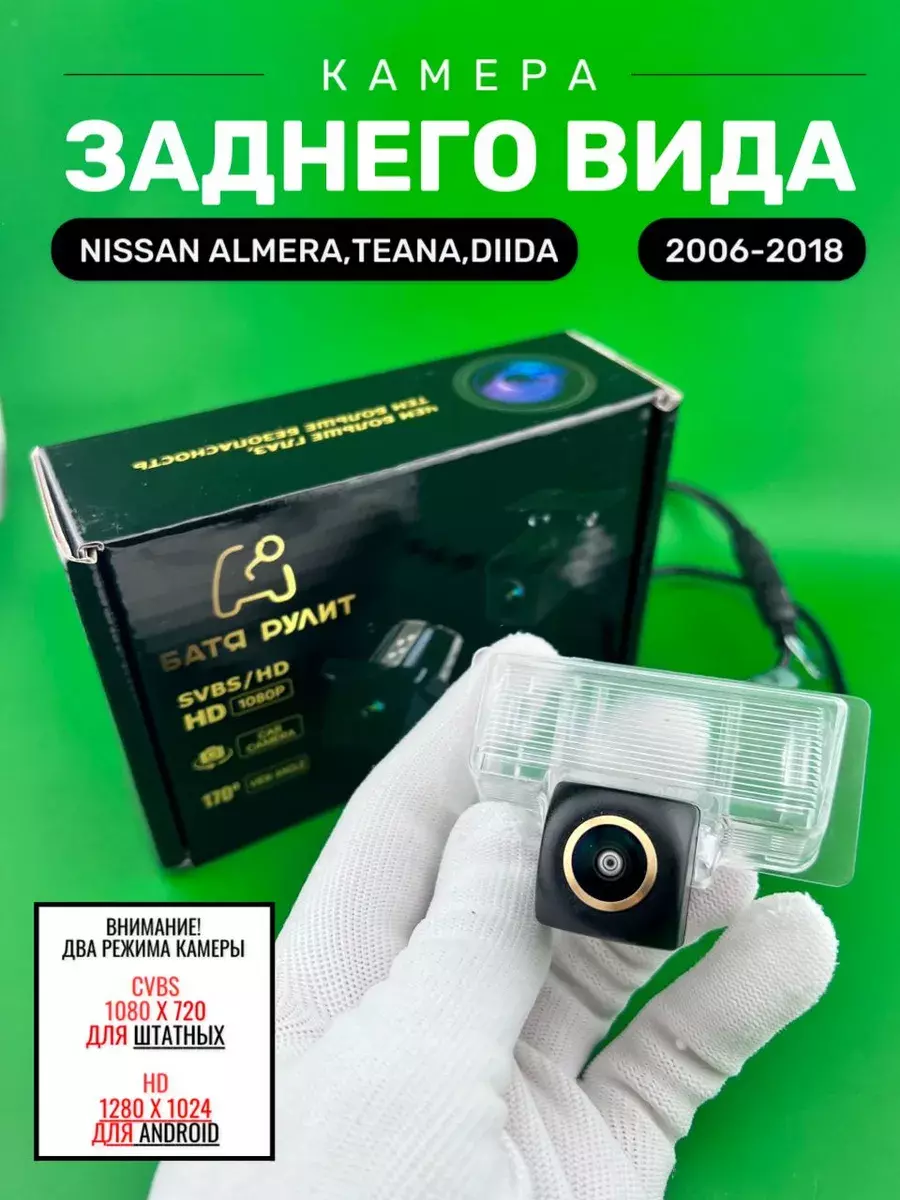

Для установки на автомобиль была выбрана специализированная камера заднего вида от компании «Батя Рулит». Корпус этой камеры полностью адаптирован под геометрические параметры и защелки посадочного места в плафоне подсветки номерного знака Nissan Teana. Лампа подсветки номера переставляется в корпус камеры, сохраняя равномерное освещение.

Камера заднего вида Nissan Teana — Ozon
Камера заднего вида Nissan Teana — WB
Камера заднего вида Nissan Teana — Наш сайт

Технические характеристики:

• Совместимость по кузову: Nissan Teana J31 (рестайлинг) и J32 (2006–2013 гг. выпуска)
• Место установки: в плафон подсветки номерного знака (вместо штатного плафона)
• Индекс пыле- и влагозащищенности: IP67 (абсолютно герметичный корпус, защищенный от попадания воды и грязи)
• Разрешение видеопотока: 2 режима: HD 1280 x 1024 (для современных Android) и CVBS 1080 x 720 (для штатных ГУ и базовых магнитол)
• Способ управления форматом: встроенный зелёный провод (зелёный кабель отвечает за переключение между режимами HD и CVBS)
• Номинальное напряжение питания: 12 В постоянного тока
• Тип камеры по линиям: Low (камера генерирует статические парковочные линии разметки)
• Архитектура разъемов: герметичный 4-pin коннектор на кабеле камеры, переходящий в RCA-штекер («тюльпан»)

🛠 03. Установка

Шаг 1. Подготовка. Перед началом работ обесточьте бортовую сеть, отсоединив минусовую клемму от аккумуляторной батареи. Подготовьте пластиковые съемники для обшивки, ключи и отвертки.

Шаг 2. Доступ к месту установки. Откройте крышку багажника. Аккуратно демонтируйте внутреннюю ворсовую обшивку крышки багажника, удалив крепежные клипсы. Отсоедините разъем питания от штатного плафона подсветки номера. Отожмите фиксирующие элементы плафона изнутри (или открутите наружную пластиковую накладку-саблю) и извлеките его наружу.

⚠ Внимание: Пластиковые клипсы и фиксаторы плафона от времени и грязи могут стать хрупкими. Извлекайте плафон аккуратно, чтобы не повредить лакокрасочное покрытие.

Шаг 3. Установка камеры (4-pin). Вставьте корпус новой камеры заднего вида в освободившийся проем. Переставьте патрон с лампочкой из оригинального плафона в специальное гнездо на корпусе камеры, чтобы сохранить освещение номера. Состыкуйте круглый герметичный разъём 4-pin от камеры с ответным коннектором сигнального кабеля.

Шаг 4. Настройка режима сигнала HD/CVBS (Зеленый провод). Осмотрите проводку возле камеры: там выведена зеленая управляющая петля. Если у вас установлена базовая Android-магнитола (TEYES CC2L, X1), брендовый ресивер (Pioneer, JVC) или зеркало-видеорегистратор, вам нужно обрезать зеленый кабель, чтобы камера переключилась в режим CVBS. Если у вас современный Android с поддержкой HD/AHD, оставьте провод целым (режим HD). Заизолируйте срезы, если кабель был разрезан.

💡 Совет: до окончательной сборки обшивки багажника временно подключите аккумулятор, включите заднюю передачу и проверьте наличие картинки на экране магнитолы.

Шаг 5. Прокладка видеокабеля (если кабель ещё не проложен). Заведите сигнальный кабель внутрь полости крышки багажника. Протяните провод через штатную резиновую гофру (между крышкой и кузовом) в салон автомобиля. Далее прокладывайте кабель под обшивкой потолка или опустите вниз и ведите под пластиковыми порогами дверей прямо к центральной консоли.

🔌 04. Подключение к магнитоле

Шаг 1. Найти видеовход и провод REV. Извлеките монитор из посадочного места. В жгуте магнитолы найдите желтый RCA-разъем (CAM-IN, REAR-CAM или AHD-IN). Также локализуйте управляющий провод активации экрана (тонкий розовый или коричневый, помеченный как BACK, REVERSE или REV).

Шаг 2. Питание от лампы ЗХ (+12 В, масса). В багажнике найдите проводку фонаря заднего хода. При помощи мультиметра определите плюсовой провод (+12 В) и минусовой (масса) в момент включения задней передачи. Подключите черный провод питания камеры к кузовной массе.

💡 Совет: Настоятельно рекомендуется поставить фильтр помех (выпрямитель) в цепь +12 В камеры или питать её через реле. Это защитит чувствительную электронику камеры от скачков напряжения генератора при заведенном двигателе и гарантирует стабильную картинку.

Шаг 3. Завести RCA тюльпан. Подсоедините желтый штекер RCA (видеосигнал) магистрального кабеля к входному разъёму магнитолы CAM-IN.

Шаг 4. Подключить trigger. В багажном отделении соедините красный хвостик видеокабеля с плюсом лампы заднего хода (после фильтра помех). С другой стороны (за магнитолой) подключите аналогичный красный провод к управляющему проводу REVERSE/BACK магнитолы. Если используется CAN-адаптер для управления магнитолой, этот шаг у магнитолы можно пропустить.

Шаг 5. Настройки магнитолы. Включите зажигание, перейдите в системные настройки магнитолы. Выберите формат видеосигнала, соответствующий состоянию зеленого провода (HD или CVBS/NTSC). Сохраните и выполните перезапуск.

Схема подключения:

• Линия +12 В (красный провод питания) — к плюсовому контакту фонаря заднего хода (рекомендуется через фильтр помех)
• Линия GND (чёрный провод питания) — на надежную металлическую массу кузова
• Видеосигнал (Желтый RCA) — к разъёму монитора CAM-IN
• Trigger (Тонкий красный провод на концах кабеля) — соединяет плюс фонаря заднего хода с проводом BACK/REVERSE магнитолы

⚠ Внимание: Что делать, если нет сигнала. Убедитесь, что выбранный в магнитоле формат строго соответствует состоянию зеленой петли на камере (HD целая петля, CVBS разрезанная).

❓ 05. Частые вопросы

В: У меня установлена магнитола Teyes CC2L (или X1 / MAX CC). Будет ли работать камера?
О: Да, камера будет работать, но только в аналоговом режиме. Вам обязательно нужно обрезать зеленый кабель, чтобы камера переключилась в режим CVBS. В базовом режиме (HD) эти магнитолы не смогут вывести изображение.

В: Подойдет ли эта камера к магнитолам Pioneer, JVC, Alpine?
О: Да, подойдет. Для работы с традиционными брендовыми магнитолами PIONEER, JVC, CLARION, ALPINE необходимо разрезать зеленый провод для перевода камеры в режим CVBS.

В: Можно ли подключить эту камеру к зеркалу-видеорегистратору?
О: Да, камера совместима с зеркалами, однако для вывода картинки необходимо переключить её в режим CVBS (перерезав зеленую петлю).

В: Для чего нужен зеленый провод на камере?
О: Зелёный провод отвечает за переключение режима работы камер (формат HD / CVBS). Изначально камера настроена на режим HD. Если ваша магнитола не поддерживает данный цифровой стандарт, обрежьте зеленый кабель, и камера переключится в аналоговый режим CVBS.

В: Будут ли линии парковки на экране вращаться вслед за поворотом руля?
О: Нет. Данная модель относится к категории камер Low и выводит на экран статические парковочные линии разметки. Динамические (поворотные) линии могут быть реализованы только самой магнитолой через внешний CAN-адаптер.
