Установка камеры заднего вида на Peugeot 308 хэтчбек (2007–2011)

26.07.2026

В этой статье мы подробно рассмотрим процесс выбора, монтажа и подключения двухрежимной камеры заднего вида высокого разрешения на популярный французский хэтчбек Peugeot 308 первого поколения (кузов T7), выпускавшийся с 2007 по 2011 год (до рестайлинга). Камера монтируется в штатное место — вместо плафона подсветки номерного знака, который у данного хэтчбека располагается в заднем бампере. Такой метод установки позволяет полностью сохранить аутентичный заводской экстерьер и избежать сверления кузовных деталей. Мы разберем вопросы аппаратной совместимости камеры с различными типами магнитол (как для современных Android-систем, так и для штатных мониторов PSA), этапы аккуратной прокладки сигнальной линии по салону и правильную электрическую схему подключения в обоих случаях.

📋 01. Какая магнитола стоит у вас

Выбранная камера является двухрежимной и передает видеосигнал в двух форматах: цифро-аналоговом FULL HD и классическом аналоговом CVBS. По умолчанию камера работает в режиме высокого разрешения (FULL HD) для современных Android-магнитол. Однако, благодаря возможности переключения форматов, она является универсальным решением для большинства головных устройств.

⚠ Внимание: В базовом режиме (FULL HD 1920 x 1080) камера предназначена только для Android ШГУ с AHD-входом. В этом режиме она НЕ работает с зеркалами-видеорегистраторами, базовыми магнитолами TEYES (CC2L, X1 Wi-Fi, MAX CC) и брендовыми ресиверами (Pioneer, JVC, Clarion, Alpine). Чтобы камера заработала с этими устройствами или со штатными экранами Peugeot, ее необходимо переключить в аналоговый режим CVBS, обрезав зеленый кабель.

С завода автомобили Peugeot 308 (T7) комплектовались как простыми аудиосистемами с монохромными экранами (RD4), так и оригинальными мультимедийными навигационными дисплеями (RT4, RNEG MyWay, RT6). Если в автомобиле установлен оригинальный цветной дисплей, он не имеет прямого RCA-видеовхода и способен принимать только аналоговый сигнал (CVBS NTSC) через специальный видеоинтерфейс.

Совместимость камеры:

✅ Современные головные устройства Android (Teyes CC3, SPRO Plus и аналоги) — работает в максимальном качестве (режим FULL HD)
✅ Магнитолы TEYES CC2L, X1 (Wi-Fi), MAX CC — работает только при переключении в режим CVBS (перерезана зеленая петля)
✅ Зеркала-видеорегистраторы и магнитолы Pioneer, JVC, Clarion, Alpine — поддерживаются исключительно в режиме CVBS
✅ Оригинальные мультимедийные системы Peugeot (RT4/RNEG/WipNav) — работает в режиме CVBS (потребуется видеоинтерфейс/транскодер)
❌ Базовая заводская аудиосистема RD4 с монохромным экраном — подключение невозможно, требуется замена ГУ

Как узнать модель штатной магнитолы

1. Визуальный осмотр: базовая магнитола RD4 выводит информацию на небольшой узкий оранжевый дисплей на панели. Топовые комплектации оснащались выезжающим (или встроенным) крупным цветным дисплеем навигации.

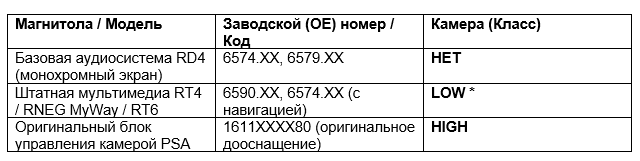

Штатные магнитолы и OE-номера

Ниже представлен перечень оригинальных аудиосистем для Peugeot 308 (2007–2011) с указанием их совместимости:
• НЕТ — аудиосистема полностью лишена цветного экрана или видеовхода.
• LOW — оригинальное головное устройство с дисплеем, способное принять аналоговый сигнал (CVBS NTSC). Камера выводит статические парковочные линии.
• HIGH — топовая заводская система (если дооснащалась оригинальным блоком камеры PSA), считывающая данные по CAN-шине. Обеспечивает вывод динамических парковочных линий.

Сноска: Индекс LOW * указывает на то, что заводской цветной дисплей Peugeot требует строго аналогового сигнала (CVBS) и подключения через сторонний транскодер (видеоинтерфейс), так как прямого входа «тюльпан» на заводской магнитоле нет.

📦 02. Какая камера была выбрана

Для установки на автомобиль была выбрана специализированная двухрежимная камера заднего вида от компании «Батя Рулит». Корпус этой камеры полностью адаптирован под геометрические параметры и защелки посадочного места штатного плафона подсветки номерного знака Peugeot 308. Лампа подсветки номера переставляется в корпус камеры, сохраняя равномерное освещение государственного регистрационного знака.

Камера заднего вида Peugeot 308 — Ozon
Камера заднего вида Peugeot 308 — WB
Камера заднего вида Peugeot 308 — Наш сайт

Технические характеристики:

• Совместимость по кузову: Peugeot 308 I хэтчбек (2007–2011 гг. выпуска)
• Место установки: вместо штатного плафона подсветки номерного знака в заднем бампере
• Индекс пыле- и влагозащищенности: IP67 (абсолютно герметичный корпус, защищенный от попадания воды и грязи)
• Разрешение видеопотока: 2 режима: FULL HD 1920 x 1080 (для современных Android) и CVBS 1280 x 720 (для штатных ГУ и базовых магнитол)
• Способ управления форматом: встроенный зелёный провод (зелёный кабель отвечает за переключение между режимами FULL HD и CVBS)
• Номинальное напряжение питания: 12 В постоянного тока
• Тип камеры по линиям: Low (камера генерирует статические парковочные линии разметки)
• Архитектура разъемов: герметичный 4-pin коннектор на кабеле камеры, переходящий в RCA-штекер («тюльпан»)

🛠 03. Установка

Шаг 1. Подготовка. Перед началом работ обесточьте бортовую сеть, отсоединив минусовую клемму от аккумуляторной батареи. На автомобилях PSA Peugeot Citroën важно соблюдать паузу (около 3 минут) после выключения зажигания перед снятием клеммы, чтобы блоки BSI «уснули». Подготовьте пластиковые съемники для обшивки, ключи и отвертки.

Шаг 2. Доступ к месту установки. У хэтчбека Peugeot 308 плафоны подсветки номера находятся в заднем бампере. Для удобства можно обеспечить доступ снизу (на яме/эстакаде) или частично демонтировать пластиковые элементы защиты. Отсоедините разъем питания от штатного плафона подсветки номера. Отожмите фиксирующие элементы плафона и извлеките его наружу.

⚠ Внимание: Пластиковые клипсы бампера и фиксаторы плафона могут быть хрупкими. Извлекайте плафон аккуратно.

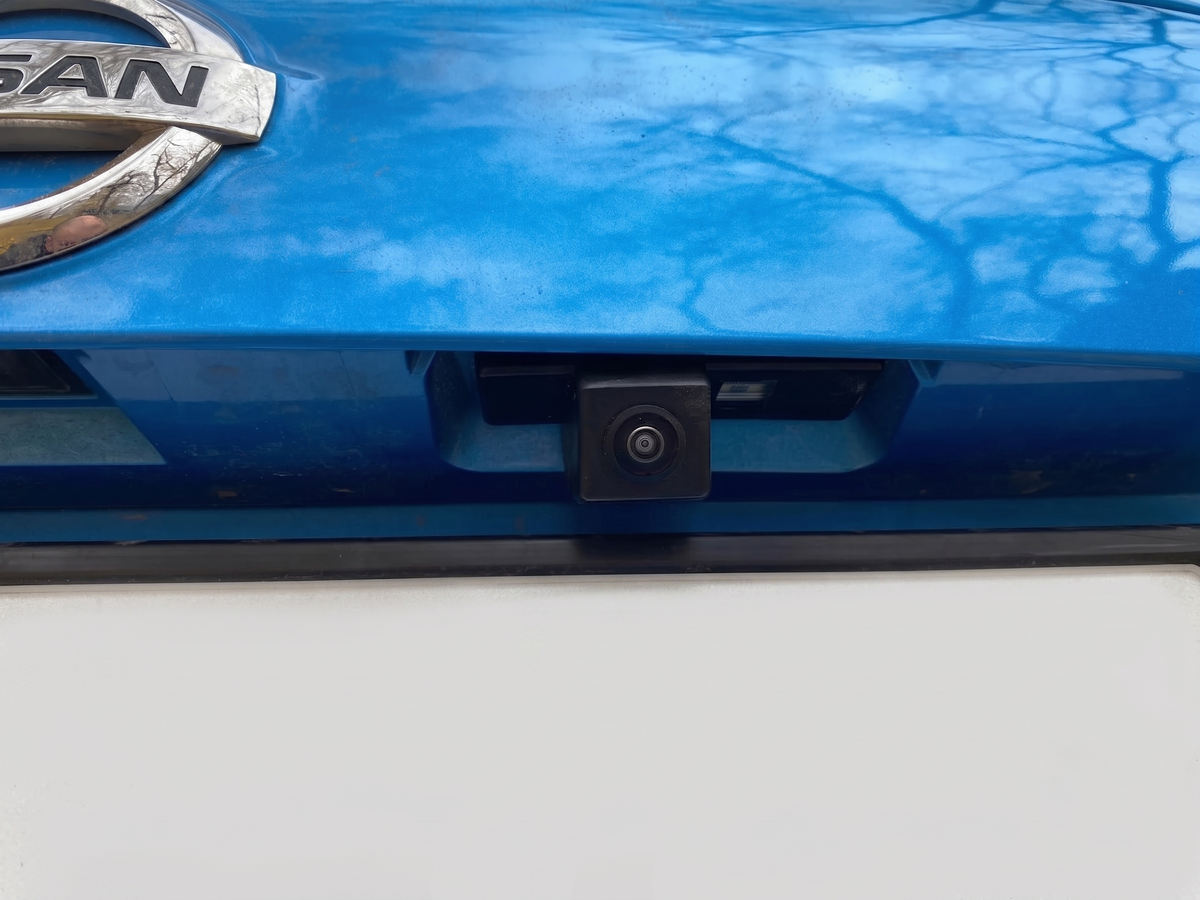

Шаг 3. Установка камеры (4-pin). Вставьте корпус новой камеры заднего вида в освободившийся проем. Переставьте патрон с лампочкой из оригинального плафона в специальное гнездо на корпусе камеры. Состыкуйте круглый герметичный разъём 4-pin от камеры с ответным коннектором сигнального кабеля.

Шаг 4. Настройка режима сигнала FULL HD/CVBS (Зеленый провод). Если у вас установлена базовая Android-магнитола (TEYES CC2L, X1), брендовый ресивер (Pioneer, JVC) или вы планируете подключение к штатному монитору через видеоинтерфейс, вам нужно обрезать зеленый кабель, чтобы камера переключилась в аналоговый режим CVBS. Если у вас современный Android с поддержкой AHD 1080p, оставьте провод целым (режим FULL HD). Заизолируйте срезы, если кабель был разрезан.

💡 Совет: до окончательной прокладки кабеля по салону временно подключите аккумулятор, включите заднюю передачу и проверьте наличие картинки на экране магнитолы.

Шаг 5. Прокладка видеокабеля (если кабель ещё не проложен). Заведите сигнальный кабель от бампера внутрь багажного отделения через штатную резиновую заглушку (обычно за усилителем бампера или под фарой). Далее прокладывайте кабель под обшивкой багажника, опустите вниз и ведите под пластиковыми порогами дверей по левой или правой стороне прямо к центральной консоли.

🔌 04. Подключение к магнитоле

Поскольку камера совместима как с Android-магнитолами, так и со штатными системами (при переключении в CVBS), процесс подключения будет отличаться в зависимости от вашего головного устройства.

Сценарий А: Подключение к нештатной Android-магнитоле

Шаг 1. Найти видеовход и провод REV. Извлеките Android-монитор. Найдите желтый RCA-разъем (CAM-IN, REAR-CAM или AHD-IN). Также локализуйте управляющий провод активации экрана (обычно розовый или коричневый, помеченный как BACK, REVERSE или REV).

Шаг 2. Питание от лампы ЗХ (+12 В, масса). В багажнике снимите обшивку для доступа к фишке заднего фонаря, где расположена лампа заднего хода. Определите плюсовой провод (+12 В) и минусовой (масса). Подключите черный провод питания камеры к кузовной массе.

💡 Совет: В автомобилях Peugeot/Citroën часто применяется импульсный опрос ламп бортовым компьютером (ШИМ). Если подключить камеру напрямую, на заведенном двигателе картинка будет моргать или отключаться. Обязательно используйте фильтр помех или запитайте камеру через 4-контактное реле от постоянного плюса.

Шаг 3. Завести RCA тюльпан. Подсоедините желтый штекер RCA магистрального кабеля к входному разъёму магнитолы CAM-IN.

Шаг 4. Подключить trigger. В багажнике соедините красный хвостик видеокабеля с плюсом лампы заднего хода (после фильтра/реле). С другой стороны (за магнитолой) подключите аналогичный красный провод к управляющему проводу REVERSE/BACK магнитолы. Если в Android-магнитоле используется CAN-адаптер (Raise, Hiworld), этот шаг возле магнитолы можно пропустить.

Шаг 5. Настройки. Включите зажигание, перейдите в системные настройки Android. Выберите формат видеосигнала (AHD 1080p, если зеленая петля цела, или CVBS/NTSC, если она разрезана).

Сценарий Б: Подключение к штатному монитору Peugeot (RT4 / RNEG)

Шаг 1. Адаптация сигнала. Убедитесь, что зеленый провод на камере РАЗРЕЗАН (камера переведена в режим CVBS NTSC). Оригинальные экраны Peugeot не способны обрабатывать цифровой AHD сигнал.

Шаг 2. Установка транскодера (Видеоинтерфейса). Задняя панель штатных магнитол RT4 или RNEG не имеет разъема под обычный «тюльпан». Вам необходимо приобрести и установить специальный видеоинтерфейс для Peugeot, который подключается в разрыв штатной проводки экрана и позволяет вывести видеосигнал с камеры.

Шаг 3. Питание и подключение. Камера запитывается по аналогичной схеме через реле/фильтр от лампы заднего хода. Желтый RCA-штекер вставляется в соответствующий вход видеоинтерфейса (Camera IN). Переключение картинки на экран будет происходить по CAN-шине, считываемой видеоинтерфейсом.

Схема подключения (Общая):

• Линия +12 В (красный провод питания) — к плюсовому контакту фонаря заднего хода (ОБЯЗАТЕЛЬНО через фильтр помех/реле)
• Линия GND (чёрный провод питания) — на надежную металлическую массу кузова
• Видеосигнал (Желтый RCA) — к разъёму монитора CAM-IN (или к видеоинтерфейсу штатного экрана)
• Trigger (Тонкий красный провод на концах кабеля) — соединяет плюс фонаря заднего хода с проводом BACK/REVERSE магнитолы

⚠ Внимание: Что делать, если нет сигнала. Убедитесь, что выбранный в магнитоле формат строго соответствует состоянию зеленой петли на камере (FULL HD целая петля, CVBS разрезанная). Проверьте корректность работы фильтра помех (на заглушенном авто работает, на заведенном нет — проблема в фильтре).

❓ 05. Частые вопросы

В: У меня установлена магнитола Teyes CC2L (или X1 / MAX CC). Будет ли работать камера?
О: Да, камера будет работать, но только в аналоговом режиме. Вам обязательно нужно обрезать зеленый кабель, чтобы камера переключилась в режим CVBS. В базовом режиме (FULL HD) эти магнитолы не смогут вывести изображение.
В: Подойдет ли эта камера к магнитолам Pioneer, JVC, Alpine?
О: Да, подойдет. Для работы с традиционными брендовыми магнитолами PIONEER, JVC, CLARION, ALPINE необходимо разрезать зеленый провод для перевода камеры в режим CVBS.
В: Можно ли подключить эту камеру к штатному монитору Peugeot?
О: Да, можно. Но для этого необходимо: 1. Обязательно перерезать зеленый провод (перевод в CVBS). 2. Приобрести и установить специальный транскодер (видеоинтерфейс) для штатного экрана, так как прямого входа для камеры в заводских ГУ Peugeot 308 (2007-2011) нет.
В: Можно ли подключить эту камеру к зеркалу-видеорегистратору?
О: Да, камера совместима с зеркалами, однако для вывода картинки необходимо переключить её в режим CVBS (перерезав зеленую петлю).
В: Для чего нужен зеленый провод на камере?
О: Зелёный провод отвечает за переключение режима работы камер (формат FULL HD / CVBS). Изначально камера настроена на режим FULL HD. Если ваша магнитола не поддерживает данный цифровой стандарт, обрежьте зеленый кабель, и камера переключится в аналоговый режим CVBS.
В: Будут ли линии парковки на экране вращаться вслед за поворотом руля?
О: Нет. Данная модель относится к категории камер Low и выводит на экран статические парковочные линии разметки. Динамические (поворотные) линии могут быть реализованы только самой магнитолой через внешний CAN-адаптер.
