Установка камеры заднего вида на Renault Koleos (2008–2016)

22.07.2026

В этой статье мы подробно рассмотрим процесс выбора, монтажа и подключения двухрежимной камеры заднего вида высокого разрешения на популярный кроссовер Renault Koleos первого поколения, выпускавшийся с 2008 по 2016 год (включая рестайлинги). Камера монтируется в штатное место — вместо штатной резиновой кнопки открывания багажника (при этом функция самой кнопки сохраняется). Такой метод установки позволяет полностью сохранить аутентичный заводской экстерьер и избежать сверления крышки багажника. Мы разберем вопросы аппаратной совместимости камеры с различными типами магнитол (от современных Android-систем до заводских мультимедиа), этапы аккуратной прокладки сигнальной линии по салону и правильную электрическую схему подключения.

📋 01. Какая магнитола стоит у вас

Выбранная камера является двухрежимной и передает видеосигнал в двух форматах: цифро-аналоговом FULL HD и классическом аналоговом CVBS. По умолчанию камера работает в режиме высокого разрешения (FULL HD) для современных Android-магнитол. Однако, благодаря возможности переключения форматов, она является универсальным решением для большинства головных устройств.

⚠ Внимание: В базовом режиме (FULL HD 1920 x 1080) камера предназначена только для Android ШГУ с AHD-входом. В этом режиме она НЕ работает с зеркалами-видеорегистраторами, базовыми магнитолами TEYES (CC2L, X1 Wi-Fi, MAX CC) и брендовыми ресиверами (Pioneer, JVC, Clarion, Alpine). Чтобы камера заработала с этими устройствами или со штатными экранами Renault, ее необходимо переключить в аналоговый режим CVBS, обрезав зеленый кабель.

С завода автомобили Renault Koleos комплектовались как простыми аудиосистемами без экранов (Arkamys), так и навигационными комплексами Carminat TomTom / Bose или R-Link (на поздних версиях). Штатные дисплеи способны принимать только аналоговый сигнал (CVBS), поэтому для подключения к ним потребуется активация режима CVBS на камере и специальный переходник-адаптер на 6 Вольт.

Совместимость камеры:

✅ Современные головные устройства Android (Teyes CC3, SPRO Plus и аналоги) — работает в максимальном качестве (режим FULL HD)
✅ Магнитолы TEYES CC2L, X1 (Wi-Fi), MAX CC — работает только при переключении в режим CVBS (перерезана зеленая петля)
✅ Зеркала-видеорегистраторы и магнитолы Pioneer, JVC, Clarion, Alpine — поддерживаются исключительно в режиме CVBS
✅ Оригинальные мультимедийные системы TomTom / R-Link — работает в режиме CVBS (потребуется адаптер 12В-6В и видеоинтерфейс)
❌ Базовая заводская аудиосистема без экрана — подключение невозможно, требуется замена ГУ

Как узнать модель штатной магнитолы

1. Визуальный осмотр передней панели: базовые магнитолы имеют небольшой монохромный экран (оранжевый или белый текст). Топовые комплектации выделяются цветным дисплеем, установленным в верхней части торпедо (Carminat TomTom) или в центральной консоли (R-Link).

Штатные магнитолы и OE-номера

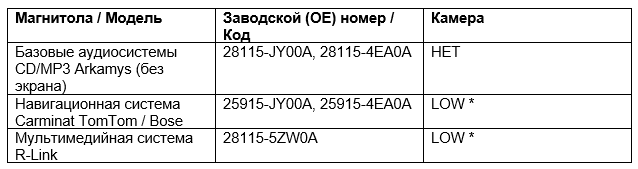

Ниже представлен перечень оригинальных аудиосистем для Renault Koleos (2008–2016) с указанием их совместимости:
• НЕТ — аудиосистема полностью лишена экрана или видеовхода, подключение камеры заднего вида невозможно без замены ГУ.
• LOW — оригинальное головное устройство с дисплеем, способное принять аналоговый сигнал (CVBS NTSC). Камера типа Low выводит на экран статические парковочные линии.

Сноска: Индекс LOW * указывает на то, что заводской цветной дисплей Renault требует строго аналогового сигнала. Для подключения к штатному монитору обязательно разрежьте зеленый провод на камере (перевод в CVBS). Также штатная проводка Renault часто выдает питание 6В для оригинальной камеры, поэтому потребуется специальный понижающий адаптер-переходник.

📦 02. Какая камера была выбрана

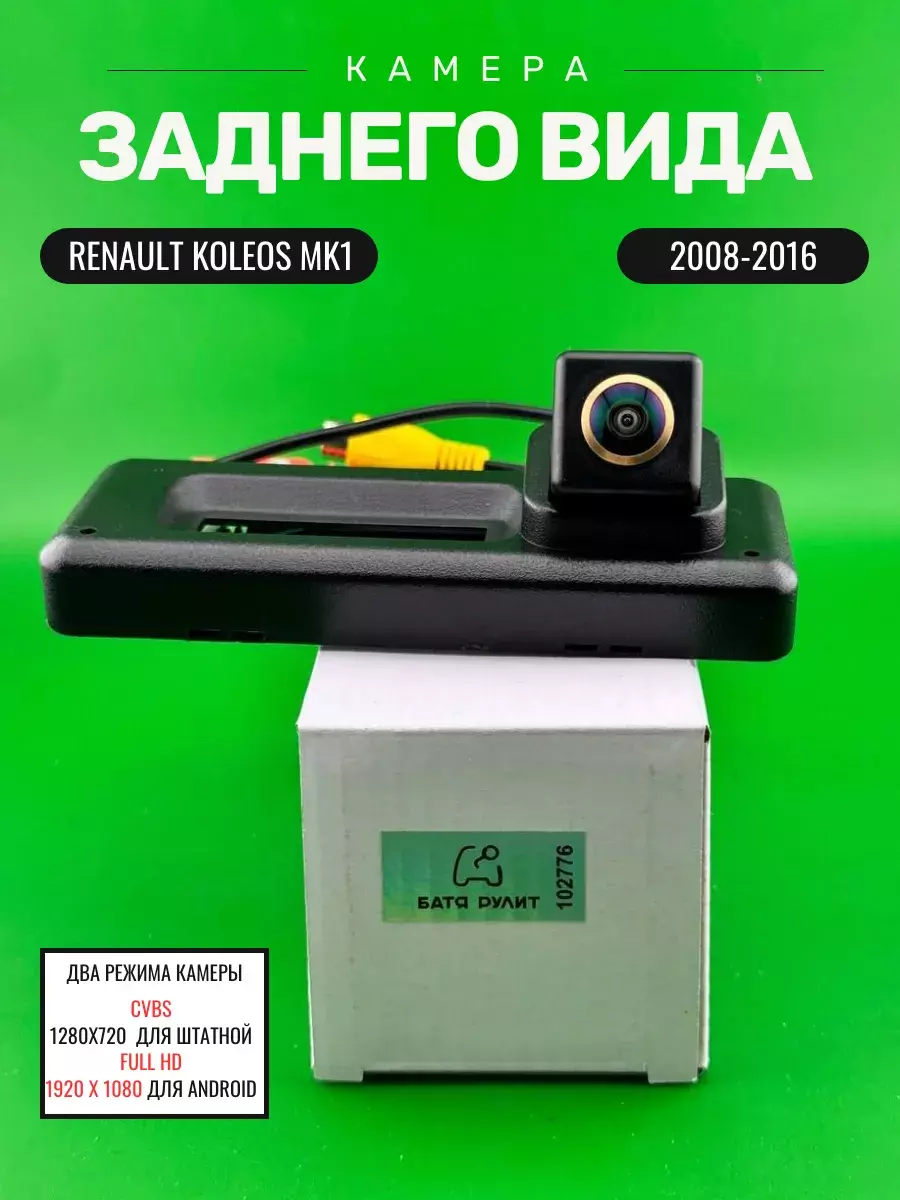

Для установки на автомобиль была выбрана специализированная двухрежимная камера заднего вида от компании «Батя Рулит». Корпус этой камеры полностью адаптирован под геометрические параметры и защелки посадочного места штатной резиновой кнопки открывания багажника Renault Koleos. Камера объединена в одном корпусе с новой кнопкой, что позволяет сохранить функционал открытия пятой двери.

Камера заднего вида Renault Koleos — Ozon
Камера заднего вида Renault Koleos — WB
Камера заднего вида Renault Koleos — Наш сайт

Технические характеристики:

• Совместимость по кузову: Renault Koleos MK1 (2008–2016 гг. выпуска)
• Место установки: вместо штатной резиновой кнопки открывания багажника (камера совмещена с кнопкой)
• Индекс пыле- и влагозащищенности: IP67 (абсолютно герметичный корпус, защищенный от попадания воды и грязи)
• Разрешение видеопотока: 2 режима: FULL HD 1920 x 1080 (для современных Android) и CVBS 1280 x 720 (для штатных ГУ и базовых магнитол)
• Способ управления форматом: встроенный зелёный провод (зелёный кабель отвечает за переключение между режимами FULL HD и CVBS)
• Номинальное напряжение питания: 12 В постоянного тока
• Тип камеры по линиям: Low (камера генерирует статические парковочные линии разметки)
• Архитектура разъемов: герметичный 4-pin коннектор на кабеле камеры, переходящий в RCA-штекер («тюльпан»)

🛠 03. Установка

Шаг 1. Подготовка. Перед началом работ обесточьте бортовую сеть, отсоединив минусовую клемму от аккумуляторной батареи. Подготовьте пластиковые съемники для обшивки, ключи и отвертки.

Шаг 2. Доступ к месту установки. Откройте крышку багажника. Аккуратно демонтируйте внутреннюю пластиковую обшивку пятой двери, удалив крепежные клипсы. Отсоедините разъем питания от штатной резиновой кнопки открывания багажника. Отожмите фиксирующие элементы кнопки изнутри (или открутите наружную пластиковую саблю, если доступ ограничен) и извлеките оригинальную кнопку наружу.

⚠ Внимание: Пластиковые клипсы и фиксаторы от времени и грязи могут стать хрупкими. Извлекайте элементы аккуратно, чтобы не повредить лакокрасочное покрытие крышки багажника.

Шаг 3. Установка камеры (4-pin). Вставьте корпус новой камеры заднего вида (которая уже совмещена с новой кнопкой) в освободившийся проем. Подключите штатный разъем проводки автомобиля к контактам микрокнопки на корпусе камеры, чтобы сохранить функцию открывания багажника. Состыкуйте круглый герметичный разъём 4-pin от самой камеры с ответным коннектором сигнального кабеля.

Шаг 4. Настройка режима сигнала FULL HD/CVBS (Зеленый провод). Осмотрите проводку возле камеры: там выведена зеленая управляющая петля. Если у вас установлена базовая Android-магнитола (TEYES CC2L, X1), брендовый ресивер (Pioneer, JVC) или зеркало-видеорегистратор, вам нужно обрезать зеленый кабель, чтобы камера переключилась в режим CVBS. Если у вас современный Android с поддержкой AHD 1080p, оставьте провод целым (режим FULL HD). Заизолируйте срезы, если кабель был разрезан.

💡 Совет: до окончательной сборки обшивки багажника временно подключите аккумулятор, включите заднюю передачу и проверьте наличие картинки на экране магнитолы, а также работоспособность кнопки открывания багажника.

Шаг 5. Прокладка видеокабеля (если кабель ещё не проложен). Заведите сигнальный кабель внутрь полости крышки багажника. Протяните провод через штатную резиновую гофру (между крышкой и кузовом) в салон автомобиля. Далее прокладывайте кабель под обшивкой потолка или опустите вниз и ведите под пластиковыми порогами дверей прямо к центральной консоли.

🔌 04. Подключение к магнитоле

Шаг 1. Найти видеовход и провод REV. Извлеките монитор из посадочного места. В жгуте магнитолы найдите желтый RCA-разъем (CAM-IN, REAR-CAM или AHD-IN). Также локализуйте управляющий провод активации экрана (тонкий розовый или коричневый, помеченный как BACK, REVERSE или REV).

Шаг 2. Питание от лампы ЗХ (+12 В, масса). В багажнике найдите проводку фонаря заднего хода. При помощи мультиметра определите плюсовой провод (+12 В) и минусовой (масса) в момент включения задней передачи. Подключите черный провод питания камеры к кузовной массе.

💡 Совет: Настоятельно рекомендуется поставить фильтр помех (выпрямитель) в цепь +12 В камеры или питать её через реле. Это защитит чувствительную электронику камеры от скачков напряжения генератора при заведенном двигателе и гарантирует стабильную картинку без ряби.

Шаг 3. Завести RCA тюльпан. Подсоедините желтый штекер RCA (видеосигнал) магистрального кабеля к входному разъёму магнитолы CAM-IN.

Шаг 4. Подключить trigger. В багажном отделении соедините красный хвостик видеокабеля с плюсом лампы заднего хода (после фильтра помех). С другой стороны (за магнитолой) подключите аналогичный красный провод к управляющему проводу REVERSE/BACK магнитолы. Если используется CAN-адаптер для управления магнитолой, этот шаг у магнитолы можно пропустить.

Шаг 5. Настройки магнитолы. Включите зажигание, перейдите в системные настройки магнитолы. Выберите формат видеосигнала, соответствующий состоянию зеленого провода (AHD 1080p или CVBS/NTSC). Сохраните и выполните перезапуск.

Схема подключения:

• Линия +12 В (красный провод питания) — к плюсовому контакту фонаря заднего хода (рекомендуется через фильтр помех)
• Линия GND (чёрный провод питания) — на надежную металлическую массу кузова
• Видеосигнал (Желтый RCA) — к разъёму монитора CAM-IN
• Trigger (Тонкий красный провод на концах кабеля) — соединяет плюс фонаря заднего хода с проводом BACK/REVERSE магнитолы

⚠ Внимание: Что делать, если нет сигнала. Убедитесь, что выбранный в магнитоле формат строго соответствует состоянию зеленой петли на камере (FULL HD целая петля, CVBS разрезанная).

❓ 05. Частые вопросы

В: У меня установлена магнитола Teyes CC2L (или X1 / MAX CC). Будет ли работать камера?
О: Да, камера будет работать, но только в аналоговом режиме. Вам обязательно нужно обрезать зеленый кабель, чтобы камера переключилась в режим CVBS. В базовом режиме (FULL HD) эти магнитолы не смогут вывести изображение.
В: Подойдет ли эта камера к магнитолам Pioneer, JVC, Alpine?
О: Да, подойдет. Для работы с традиционными брендовыми магнитолами PIONEER, JVC, CLARION, ALPINE необходимо разрезать зеленый провод для перевода камеры в режим CVBS.
В: Можно ли подключить эту камеру к зеркалу-видеорегистратору?
О: Да, камера совместима с зеркалами, однако для вывода картинки необходимо переключить её в режим CVBS (перерезав зеленую петлю).
В: Для чего нужен зеленый провод на камере?
О: Зелёный провод отвечает за переключение режима работы камер (формат FULL HD / CVBS). Изначально камера настроена на режим FULL HD. Если ваша магнитола не поддерживает данный цифровой стандарт, обрежьте зеленый кабель, и камера переключится в аналоговый режим CVBS.
В: Будут ли линии парковки на экране вращаться вслед за поворотом руля?
О: Нет. Данная модель относится к категории камер Low и выводит на экран статические парковочные линии разметки. Динамические (поворотные) линии могут быть реализованы только самой магнитолой через внешний CAN-адаптер.
