Установка камеры заднего вида на Renault Sandero I Stepway (2009–2014)

22.07.2026

В этой статье мы подробно рассмотрим процесс выбора, монтажа и подключения двухрежимной камеры заднего вида высокого разрешения на популярный кросс-хэтчбек Renault Sandero I Stepway первого поколения, выпускавшийся с 2009 по 2014 год. Камера монтируется в штатное место — в плафон подсветки номерного знака. Такой метод установки позволяет полностью сохранить аутентичный заводской экстерьер и избежать сверления крышки багажника. Мы разберем вопросы аппаратной совместимости камеры с различными типами магнитол (от современных Android-систем до классических ресиверов), этапы аккуратной прокладки сигнальной линии по салону и правильную электрическую схему подключения.

📋 01. Какая магнитола стоит у вас

Выбранная камера является двухрежимной и передает видеосигнал в двух форматах: цифро-аналоговом FULL HD и классическом аналоговом CVBS. По умолчанию камера работает в режиме высокого разрешения (FULL HD) для современных Android-магнитол. Однако, благодаря возможности переключения форматов, она является универсальным решением для большинства головных устройств.

⚠ Внимание: В базовом режиме (FULL HD 1920 x 1080) камера предназначена только для Android ШГУ с AHD-входом. В этом режиме она НЕ работает с зеркалами-видеорегистраторами, базовыми магнитолами TEYES (CC2L, X1 Wi-Fi, MAX CC) и брендовыми ресиверами (Pioneer, JVC, Clarion, Alpine). Чтобы камера заработала с этими устройствами или со штатными экранами Renault, ее необходимо переключить в аналоговый режим CVBS, обрезав зеленый кабель.

С завода автомобили Renault Sandero I Stepway комплектовались простыми 1DIN или 2DIN аудиосистемами без экранов (CD/MP3). Штатные мультимедийные дисплеи (например, Media Nav) на это поколение ставились редко, как дополнительная опция или переносились владельцами со старших моделей. Если в автомобиле установлен оригинальный цветной дисплей Renault, он способен принимать только аналоговый сигнал (CVBS), поэтому для подключения потребуется активация режима CVBS на камере и специальный переходник-адаптер на 6 Вольт.

Совместимость камеры:

✅ Современные головные устройства Android (Teyes CC3, SPRO Plus и аналоги) — работает в максимальном качестве (режим FULL HD)
✅ Магнитолы TEYES CC2L, X1 (Wi-Fi), MAX CC — работает только при переключении в режим CVBS (перерезана зеленая петля)
✅ Зеркала-видеорегистраторы и магнитолы Pioneer, JVC, Clarion, Alpine — поддерживаются исключительно в режиме CVBS
✅ Оригинальные мультимедийные системы Media Nav — работает в режиме CVBS (потребуется адаптер 12В-6В и видеоинтерфейс)
❌ Базовая заводская аудиосистема без экрана — подключение невозможно, требуется замена ГУ

Как узнать модель штатной магнитолы

1. Визуальный осмотр передней панели: базовые магнитолы имеют небольшой монохромный экран (оранжевый цвет) или представляют собой простую 2DIN заглушку с радио. Топовые комплектации Media Nav (если установлены опционально) выделяются цветным сенсорным дисплеем на центральной консоли.

Штатные магнитолы и OE-номера

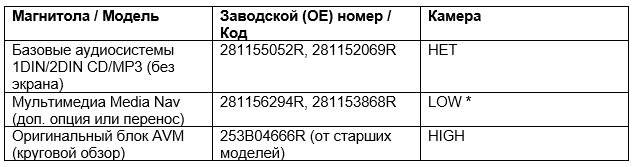

Ниже представлен перечень оригинальных аудиосистем для Renault Sandero I Stepway с указанием их совместимости:
• НЕТ — аудиосистема полностью лишена экрана или видеовхода, подключение камеры заднего вида невозможно без замены ГУ.
• LOW — оригинальное головное устройство с дисплеем, способное принять аналоговый сигнал (CVBS NTSC). Камера типа Low выводит на экран статические парковочные линии.
• HIGH — топовая заводская система (оригинальный блок кругового обзора от старших моделей Renault), считывающая данные по CAN-шине. Камера типа High обеспечивает вывод динамических парковочных линий.

Сноска: Индекс LOW * указывает на то, что заводской цветной дисплей Renault требует строго аналогового сигнала. Для подключения к штатному монитору обязательно разрежьте зеленый провод на камере (перевод в CVBS). Также штатная проводка Renault выдает питание 6В для оригинальной камеры, поэтому потребуется специальный понижающий адаптер-переходник.

📦 02. Какая камера была выбрана

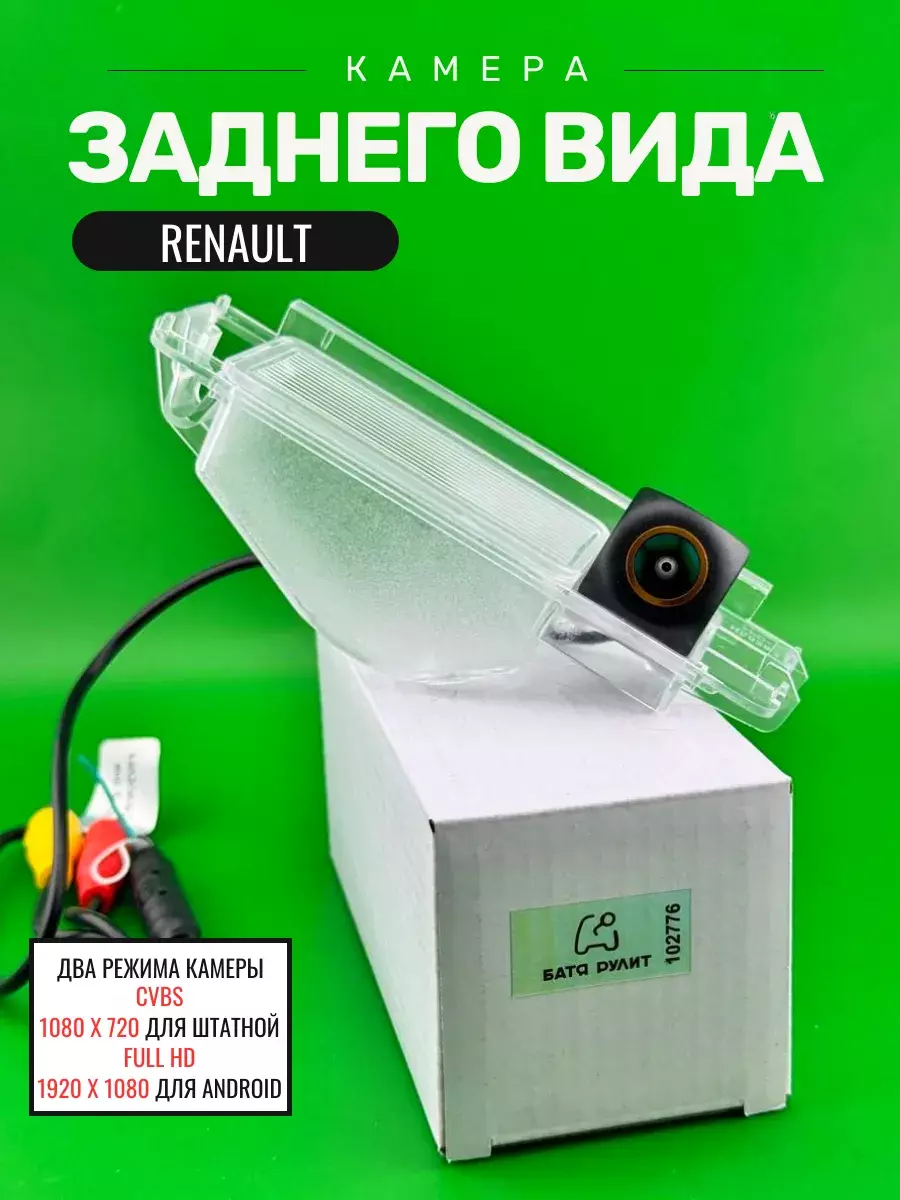

Для установки на автомобиль была выбрана специализированная двухрежимная камера заднего вида от компании «Батя Рулит». Корпус этой камеры полностью адаптирован под геометрические параметры и защелки посадочного места в плафоне подсветки номерного знака Renault Sandero I Stepway. Лампа подсветки номера переставляется в корпус камеры, сохраняя равномерное освещение государственного регистрационного знака.

Камера заднего вида Renault Sandero I Stepway — Ozon
Камера заднего вида Renault Sandero I Stepway — WB
Камера заднего вида Renault Sandero I Stepway — Наш сайт

Технические характеристики:

• Совместимость по кузову: Renault Sandero I Stepway (2009–2014 гг. выпуска)
• Место установки: вместо штатного плафона подсветки номерного знака
• Индекс пыле- и влагозащищенности: IP67 (абсолютно герметичный корпус, защищенный от попадания воды и грязи)
• Разрешение видеопотока: 2 режима: FULL HD 1920 x 1080 (для современных Android) и CVBS 1080 x 720 (для штатных ГУ и базовых магнитол)
• Способ управления форматом: встроенный зелёный провод (зелёный кабель отвечает за переключение между режимами FULL HD и CVBS)
• Номинальное напряжение питания: 12 В постоянного тока
• Тип камеры по линиям: Low (камера генерирует статические парковочные линии разметки)
• Архитектура разъемов: герметичный 4-pin коннектор на кабеле камеры, переходящий в RCA-штекер («тюльпан»)

🛠 03. Установка

Шаг 1. Подготовка. Перед началом работ обесточьте бортовую сеть, отсоединив минусовую клемму от аккумуляторной батареи. Подготовьте пластиковые съемники для обшивки, ключи и отвертки.

Шаг 2. Доступ к месту установки. Откройте крышку багажника (пятую дверь). Аккуратно демонтируйте внутреннюю обшивку пятой двери, удалив крепежные клипсы. Отсоедините разъем питания от штатного плафона подсветки номера. Отожмите фиксирующие элементы плафона изнутри и извлеките его наружу.

⚠ Внимание: Пластиковые клипсы и фиксаторы плафона от времени и грязи могут стать хрупкими. Извлекайте плафон аккуратно, чтобы не повредить лакокрасочное покрытие пятой двери.

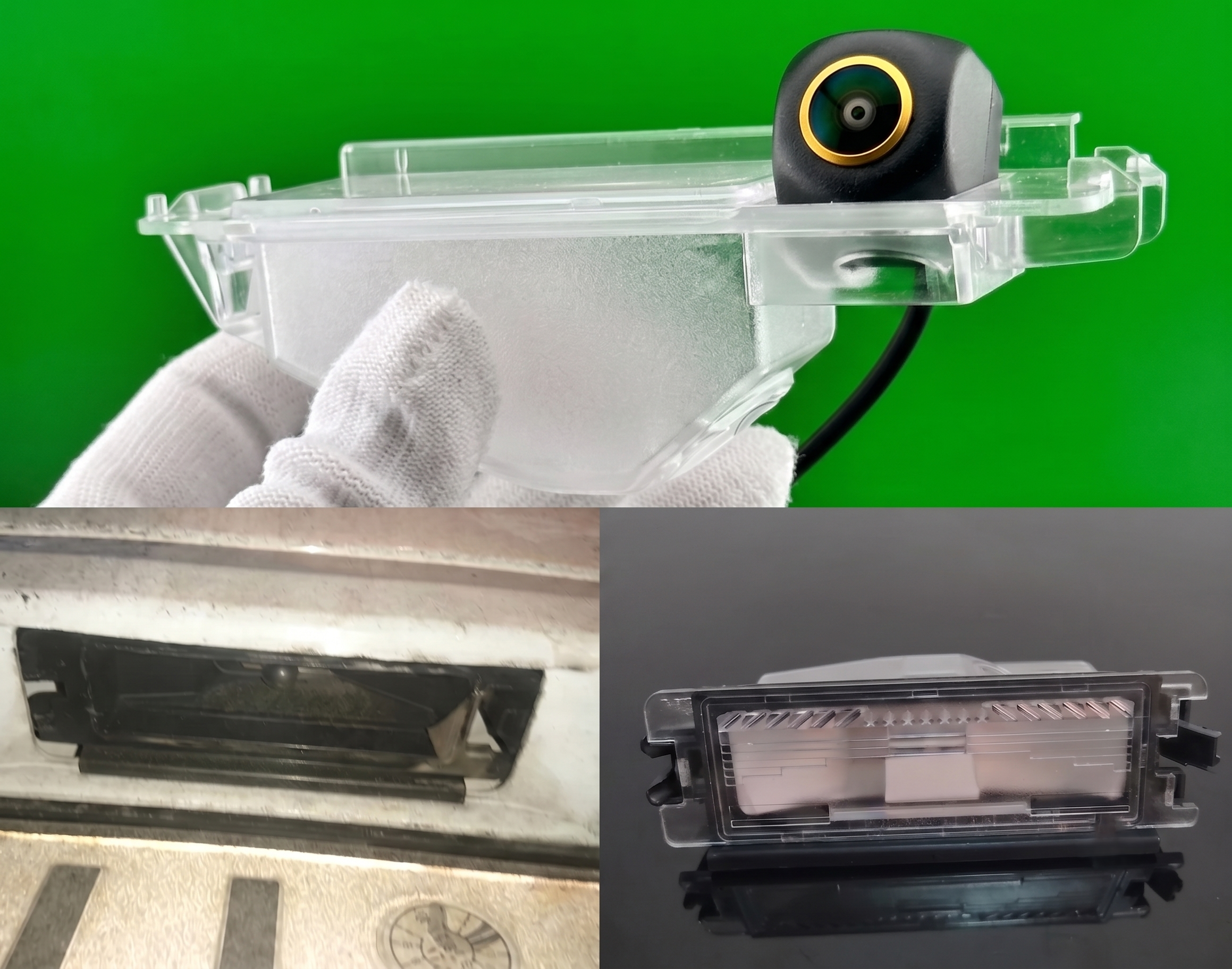

Шаг 3. Установка камеры (4-pin). Вставьте корпус новой камеры заднего вида в освободившийся проем. Переставьте патрон с лампочкой из оригинального плафона в специальное гнездо на корпусе камеры, чтобы сохранить освещение номера. Состыкуйте круглый герметичный разъём 4-pin от камеры с ответным коннектором сигнального кабеля.

Шаг 4. Настройка режима сигнала FULL HD/CVBS (Зеленый провод). Осмотрите проводку возле камеры: там выведена зеленая управляющая петля. Если у вас установлена базовая Android-магнитола (TEYES CC2L, X1), брендовый ресивер (Pioneer, JVC) или зеркало-видеорегистратор, вам нужно обрезать зеленый кабель, чтобы камера переключилась в режим CVBS. Если у вас современный Android с поддержкой AHD 1080p, оставьте провод целым (режим FULL HD). Заизолируйте срезы, если кабель был разрезан.

💡 Совет: до окончательной сборки обшивки багажника временно подключите аккумулятор, включите заднюю передачу и проверьте наличие картинки на экране магнитолы.

Шаг 5. Прокладка видеокабеля (если кабель ещё не проложен). Заведите сигнальный кабель внутрь полости пятой двери. Протяните провод через штатную резиновую гофру (между крышкой и кузовом) в салон автомобиля. Далее прокладывайте кабель под обшивкой потолка или опустите вниз и ведите под пластиковыми порогами дверей прямо к центральной консоли.

🔌 04. Подключение к магнитоле

Шаг 1. Найти видеовход и провод REV. Извлеките монитор из посадочного места. В жгуте магнитолы найдите желтый RCA-разъем (CAM-IN, REAR-CAM или AHD-IN). Также локализуйте управляющий провод активации экрана (тонкий розовый или коричневый, помеченный как BACK, REVERSE или REV).

Шаг 2. Питание от лампы ЗХ (+12 В, масса). В багажнике найдите проводку фонаря заднего хода. При помощи мультиметра определите плюсовой провод (+12 В) и минусовой (масса) в момент включения задней передачи. Подключите черный провод питания камеры к кузовной массе.

💡 Совет: Настоятельно рекомендуется поставить фильтр помех (выпрямитель) в цепь +12 В камеры или питать её через реле. Это защитит чувствительную электронику камеры от скачков напряжения генератора при заведенном двигателе и гарантирует стабильную картинку без ряби.

Шаг 3. Завести RCA тюльпан. Подсоедините желтый штекер RCA (видеосигнал) магистрального кабеля к входному разъёму магнитолы CAM-IN.

Шаг 4. Подключить trigger. В багажном отделении соедините красный хвостик видеокабеля с плюсом лампы заднего хода (после фильтра помех). С другой стороны (за магнитолой) подключите аналогичный красный провод к управляющему проводу REVERSE/BACK магнитолы. Если используется CAN-адаптер для управления магнитолой, этот шаг у магнитолы можно пропустить.

Шаг 5. Настройки магнитолы. Включите зажигание, перейдите в системные настройки магнитолы. Выберите формат видеосигнала, соответствующий состоянию зеленого провода (AHD 1080p или CVBS/NTSC). Сохраните и выполните перезапуск.

Схема подключения:

• Линия +12 В (красный провод питания) — к плюсовому контакту фонаря заднего хода (рекомендуется через фильтр помех)
• Линия GND (чёрный провод питания) — на надежную металлическую массу кузова
• Видеосигнал (Желтый RCA) — к разъёму монитора CAM-IN
• Trigger (Тонкий красный провод на концах кабеля) — соединяет плюс фонаря заднего хода с проводом BACK/REVERSE магнитолы

⚠ Внимание: Что делать, если нет сигнала. Убедитесь, что выбранный в магнитоле формат строго соответствует состоянию зеленой петли на камере (FULL HD целая петля, CVBS разрезанная).

❓ 05. Частые вопросы

В: У меня установлена магнитола Teyes CC2L (или X1 / MAX CC). Будет ли работать камера?
О: Да, камера будет работать, но только в аналоговом режиме. Вам обязательно нужно обрезать зеленый кабель, чтобы камера переключилась в режим CVBS. В базовом режиме (FULL HD) эти магнитолы не смогут вывести изображение.
В: Подойдет ли эта камера к магнитолам Pioneer, JVC, Alpine?
О: Да, подойдет. Для работы с традиционными брендовыми магнитолами PIONEER, JVC, CLARION, ALPINE необходимо разрезать зеленый провод для перевода камеры в режим CVBS.
В: Можно ли подключить эту камеру к зеркалу-видеорегистратору?
О: Да, камера совместима с зеркалами, однако для вывода картинки необходимо переключить её в режим CVBS (перерезав зеленую петлю).
В: Для чего нужен зеленый провод на камере?
О: Зелёный провод отвечает за переключение режима работы камер (формат FULL HD / CVBS). Изначально камера настроена на режим FULL HD. Если ваша магнитола не поддерживает данный цифровой стандарт, обрежьте зеленый кабель, и камера переключится в аналоговый режим CVBS.
В: Будут ли линии парковки на экране вращаться вслед за поворотом руля?
О: Нет. Данная модель относится к категории камер Low и выводит на экран статические парковочные линии разметки. Динамические (поворотные) линии могут быть реализованы только самой магнитолой через внешний CAN-адаптер.
