Установка камеры заднего вида на Toyota Corolla E13 2004–2007

13.07.2026

В этой статье мы подробно разберем процесс выбора и установки камеры заднего вида для автомобиля Toyota Corolla E13 (2004–2007 годов выпуска). Мы специализируемся на камерах заднего и переднего вида для автомобилей, поэтому учли все тонкости монтажа. Данная камера аккуратно устанавливается в плафон подсветки номерного знака.

📋 01. Какая магнитола стоит у вас

Данная камера является двухрежимной: она поддерживает современный цифровой формат FULL HD 1920x1080 (AHD) для качественной картинки на Android-магнитолах и аналоговый формат CVBS 1280x720 для штатных систем, зеркал или брендовых головных устройств.

⚠ Внимание: камера по умолчанию работает в режиме AHD 1080p. Для работы с зеркалами, магнитолами TEYES CC2L, TEYES X1 (Wi-Fi), TEYES MAX CC, Pioneer, JVC, Clarion и Alpine её необходимо переключить в аналоговый режим CVBS (разрезав зеленый провод).

С завода на Toyota Corolla E13 устанавливались различные головные устройства: чаще всего это были CD/MP3 аудиосистемы. Если у вас базовая магнитола без экрана, для вывода изображения потребуется её замена на современное ГУ (например, на базе Android) или установка зеркала заднего вида с монитором.

Совместимость камеры:

✅ Только Android ШГУ с AHD-входом (режим FULL HD 1920x1080)
✅ Зеркала, магнитолы Teyes (CC2L, X1, MAX CC), Pioneer, JVC, Clarion, Alpine (в режиме CVBS 720p)
✅ Штатные мониторы (через видеоинтерфейс, в режиме CVBS)
❌ Базовые штатные магнитолы без экрана

Как узнать модель штатной магнитолы

• Обратите внимание на наличие цветного дисплея (в топовых комплектациях).
• Проверьте маркировку (пятизначный код, например, 58812, 58816) на лицевой панели магнитолы или её OE-номер.

Штатные магнитолы и OE-номера

• НЕТ — нет видеовхода/экрана → нужна замена ГУ.
• LOW — головное устройство с экраном, которое может принять аналоговый сигнал (CVBS) через видеоинтерфейс. Камера типа Low — это статические парковочные линии.
• HIGH — топовая система с заводским монитором. Камера типа High — это динамические парковочные линии.

*Если в колонке «Камера» указано «НЕТ», значит, штатная магнитола не имеет экрана или видеовхода, и для вывода изображения потребуется замена головного устройства. Заводская камера соответствует типу HIGH.

📦 02. Какая камера была выбрана

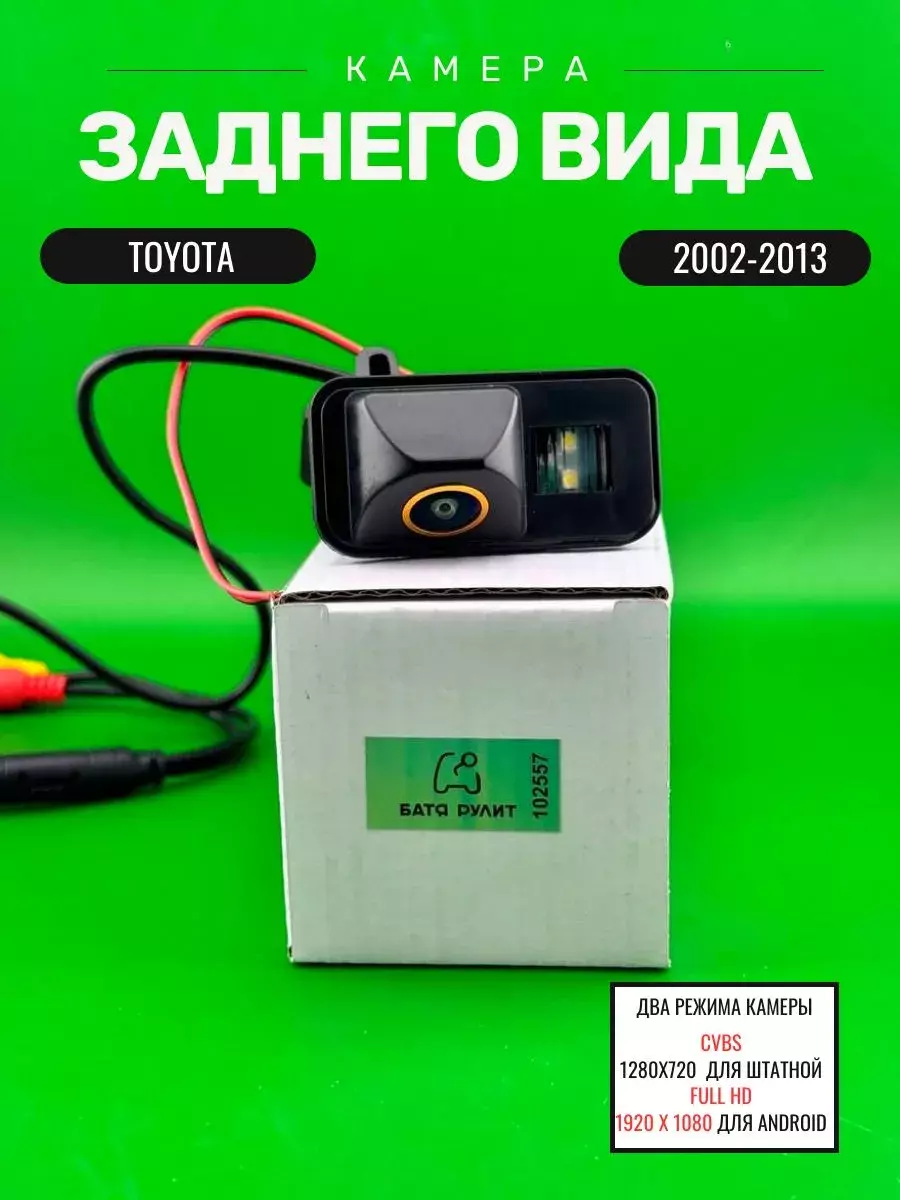

Для установки была выбрана камера производства «Батя Рулит».

Камера заднего вида Toyota Corolla E13 — Ozon
Камера заднего вида Toyota Corolla E13 — WB
Камера заднего вида Toyota Corolla E13 — Наш сайт

Технические характеристики:

• Разрешение: FULL HD 1920x1080 (AHD) / 1280x720 (CVBS)
• Поддерживаемые режимы: AHD 1080p / CVBS 720p (переключение зеленым проводом)
• Питание камеры: 12 В
• IP-защита: IP67
• Место установки: В плафон подсветки номерного знака

🛠 03. Установка

Шаг 1. Подготовка. Обесточьте автомобиль, отсоединив минусовую клемму с аккумулятора Toyota Corolla E13.

Шаг 2. Доступ к месту установки. Аккуратно снимите внутреннюю обшивку крышки багажника. Извлеките один из заводских плафонов подсветки номерного знака.

⚠ Внимание: действуйте осторожно при снятии плафона, так как пластиковые фиксаторы от времени могли стать хрупкими.

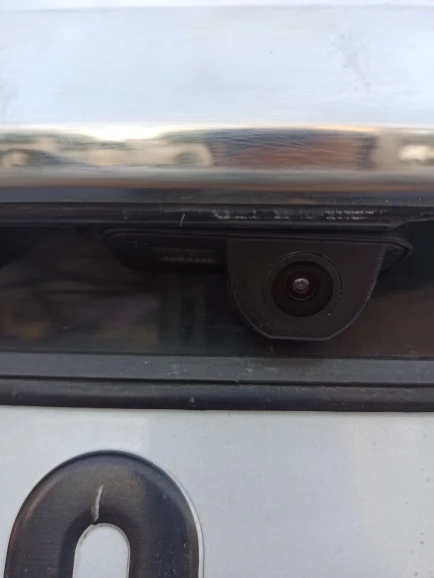

Шаг 3. Установка камеры (4-pin). Установите новую камеру в штатное место снятого плафона подсветки. Проводку пропустите внутрь крышки багажника. Переставьте лампочку подсветки или подключите встроенный диод, чтобы номер освещался.

💡 Совет: до окончательной сборки обшивки багажника подключите питание магнитолы и заднюю передачу, чтобы проверить корректность картинки.

Шаг 4. Настройка разрешения. Если у вас зеркало, Teyes (CC2L, X1, MAX CC), Pioneer, JVC, Clarion, Alpine или штатная магнитола — обязательно разрежьте зеленый кабель на проводке камеры. Это переключит её в аналоговый режим CVBS 1280x720.

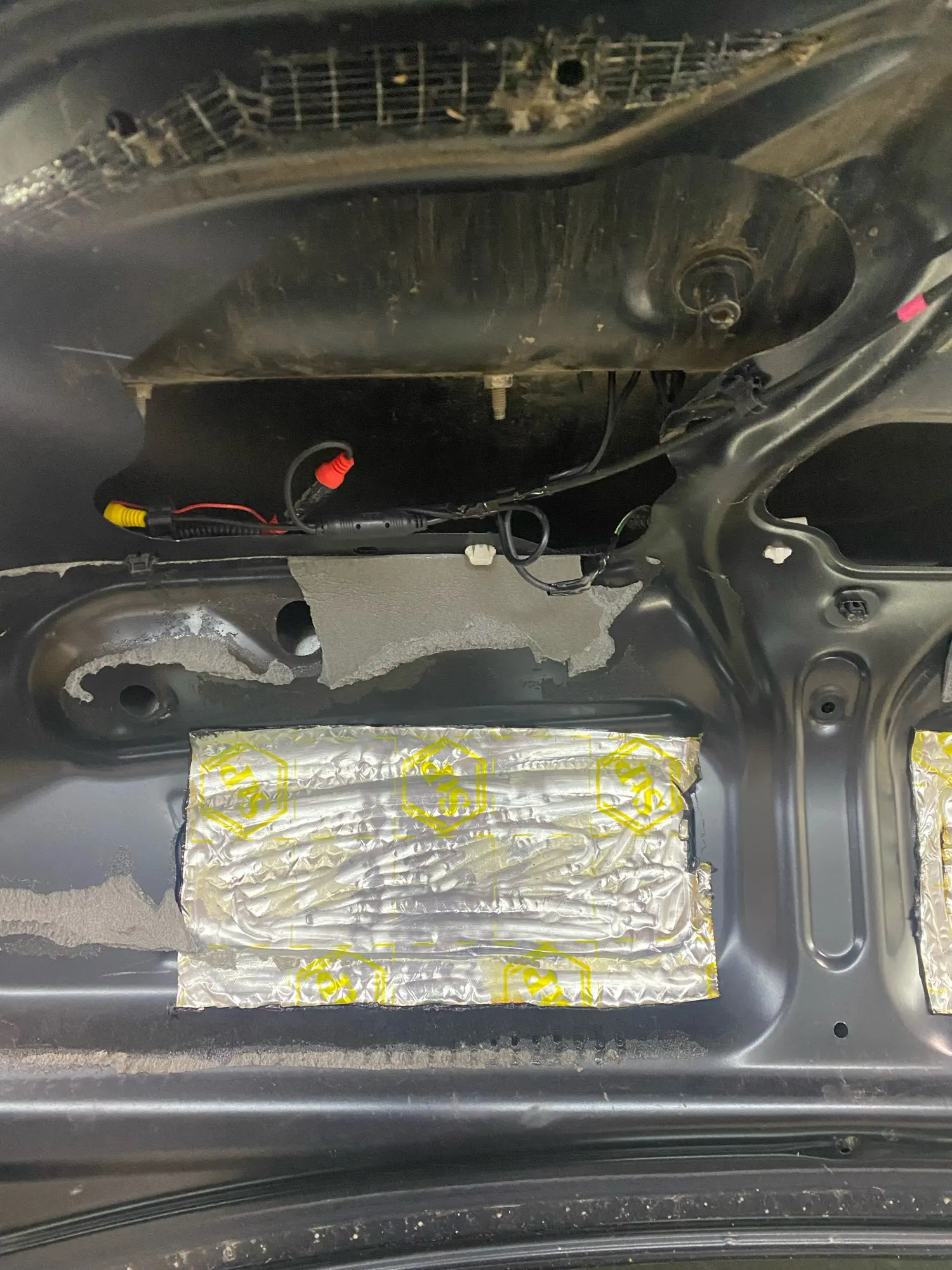

Шаг 5. Прокладка видеокабеля. Протяните видеокабель от крышки багажника в салон через штатную резиновую гофру. Далее проложите кабель по порогу салона к приборной панели и выведите в нишу магнитолы.

🔌 04. Подключение к магнитоле

Шаг 1. Найти AHD-вход и провод REV. На косе проводов Android-магнитолы найдите желтый разъем RCA (обычно Camera IN) и сигнальный провод управления (Reverse, Back или Camera).

Шаг 2. Питание от лампы ЗХ (+12 В, масса). Подключите провода питания камеры к плюсу и минусу проводки лампы заднего хода автомобиля.

💡 Совет: поставить фильтр помех (выпрямитель) в цепь +12 В камеры или питать через реле. Это защитит матрицу от скачков напряжения и предотвратит появление ряби при заведенном двигателе.

Шаг 3. Завести RCA тюльпан. Надежно подключите желтый видеоштекер RCA к разъему Camera IN на магнитоле.

Шаг 4. Подключить trigger. Красный сигнальный проводок (выходящий из RCA-тюльпана) соедините с проводом Reverse на косе магнитолы.

Шаг 5. Настройки магнитолы. В системном меню магнитолы выберите формат видео в зависимости от положения зеленого провода на камере: AHD 1080 (провод цел) или CVBS / NTSC (провод разрезан).

Схема подключения:

⚠ Внимание: Что делать, если нет сигнала или идут помехи: проверьте надежность подключения массы (минуса), наличие фильтра и убедитесь, что формат видеосигнала на магнитоле совпадает с состоянием зеленого провода камеры.

❓ 05. Частые вопросы

В: Камера показывает рябь или черный экран, что делать?
О: Убедитесь, что формат сигнала совпадает с настройками ГУ. Для старых брендовых магнитол или младших моделей TEYES обязательно разрежьте зеленый кабель для перехода в аналоговый режим CVBS 720p.

В: Нужно ли сверлить кузов для установки камеры?
О: Нет, сверлить металлические элементы не придется. Камера разработана специально для скрытой установки в плафон подсветки номерного знака на Toyota Corolla E13.

В: Подойдет ли камера к штатной магнитоле без экрана?
О: Нет, базовая аудиосистема не имеет видеовхода. Вам потребуется заменить ГУ на современную мультимедийную систему или установить зеркало заднего вида с монитором (в режиме CVBS).

В: Сохранится ли подсветка номера после установки камеры?
О: Да. Камера устанавливается в плафон и позволяет сохранить оригинальную лампочку или имеет встроенную светодиодную подсветку, чтобы номерной знак освещался согласно ПДД.
