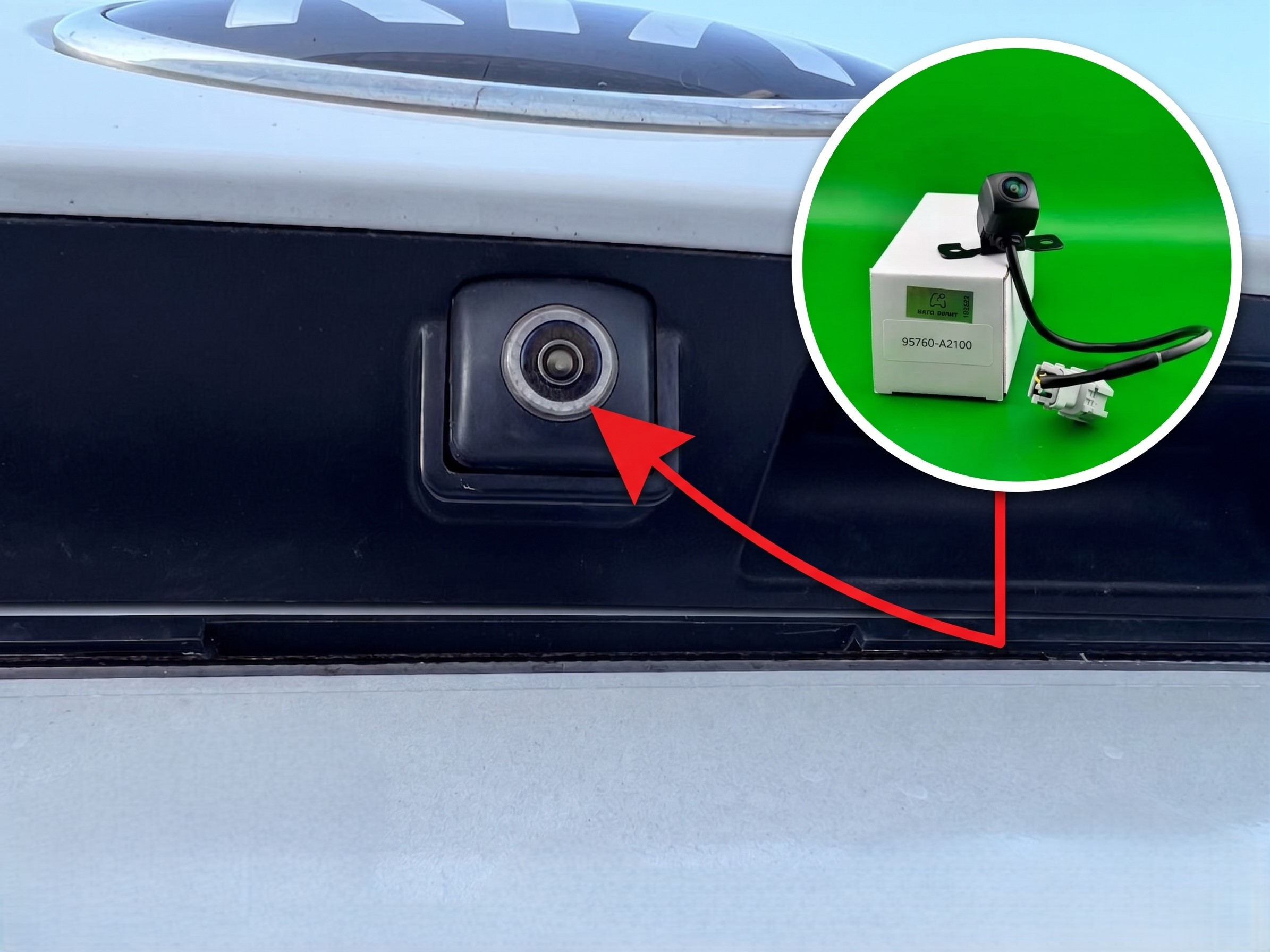

В данной статье мы рассмотрим процесс замены и установки оригинальной камеры заднего вида на автомобиль Kia Ceed SW (универсал, поколение JD II) (2012-2018 годов выпуска). Камера устанавливается в штатное заводское место — в пластиковую накладку крышки багажника («саблю»), чуть левее ручки открывания замка двери.
📋 01. Какая магнитола стоит у вас
Эта конкретная камера является специализированной заменой (стандарт PLUG AND PLAY) оригинальной штатной камеры, и изначально она предназначена для прямого подключения к заводской (родной) магнитоле Kia.
⚠ Внимание: Номер вашей старой заводской камеры должен строго совпадать с нашим номером (95760-A2100), иначе камера не будет работать. Перед покупкой обязательно демонтируйте неисправную деталь и сверьте партномер!
Совместимость камеры:
✅ Заводская магнитола Kia Ceed SW (при совпадении номера 95760-A2100)
❌ Автомобили с другим оригинальным номером камеры
❌ Установка «с нуля» на автомобили, где камеры никогда не было (без переделки проводки)

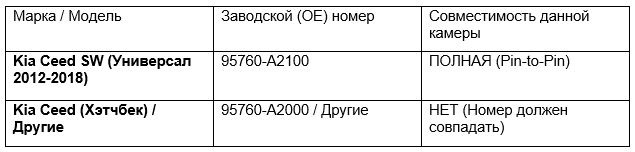

Штатные камеры и OE-номера
Комплектации Kia Ceed (в кузовах хэтчбек и универсал SW) оснащались различными камерами. Распиновка и форм-фактор корпуса у них отличаются в зависимости от типа кузова.
📦 02. Какая камера была выбрана

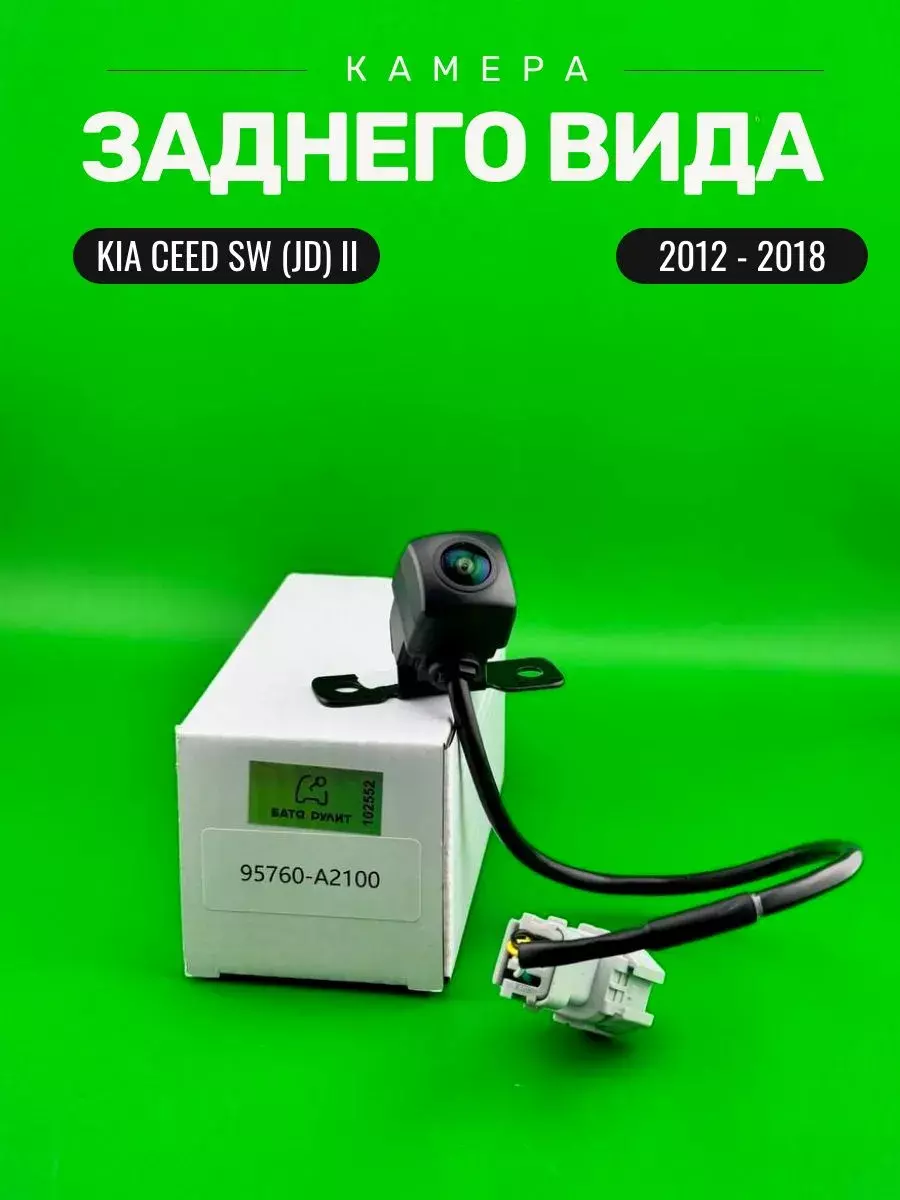

Для установки была выбрана специализированная штатная камера заднего вида от магазина «Батя Рулит». Место установки: в пластиковую накладку крышки багажника («саблю»), чуть левее ручки открывания замка двери.
Штатная камера 95760-A2100 Kia Ceed SW — Ozon
Штатная камера 95760-A2100 Kia Ceed SW — WB
Штатная камера 95760-A2100 Kia Ceed SW — Наш сайт
Технические характеристики:
Разрешение: 1280x720
Особенность: Замена оригинальной камеры (PLUG AND PLAY / ШТАТНАЯ)
IP-защита: IP67
Место установки: В пластиковую накладку крышки багажника («саблю»), чуть левее ручки открывания замка двери
🛠 03. Установка
Шаг 1. Подготовка. Отключите минусовую клемму аккумулятора. Подготовьте пластиковые лопатки для демонтажа обшивки пятой двери Kia Ceed SW.
Шаг 2. Снятие обшивки. Открутите крепежные винты в ручках закрывания багажника и аккуратно снимите внутреннюю пластиковую обшивку багажной двери, отщелкнув клипсы.
Шаг 3. Демонтаж накладки. Открутите гайки крепления внешней декоративной пластиковой накладки («сабли»), расположенной над номерным знаком, и аккуратно снимите её с крышки багажника.
Шаг 4. Замена камеры. Открутите неисправную заводскую камеру от крепежных элементов внутри накладки. Установите новую камеру 95760-A2100 строго в штатное место (чуть левее ручки открывания) и надежно зафиксируйте.
Шаг 5. Сборка. Установите пластиковую накладку обратно на крышку багажника и затяните гайки крепления изнутри.
🔌 04. Подключение к заводской магнитоле
Шаг 1. Подключение разъема (Pin-to-Pin). Так как эта конкретная камера — прямая PLUG AND PLAY замена оригинальной штатной камеры, вам не нужно прокладывать новые видеокабели (тюльпаны RCA) через весь салон. Просто соедините штекер новой камеры с оригинальным заводским разъемом внутри крышки багажника.
Шаг 2. Проверка работы. Подключите аккумулятор, включите зажигание и переведите селектор КПП в положение заднего хода (R). На экране штатной мультимедийной системы должно появиться изображение.
Шаг 3. Финальная сборка. Если камера выводит изображение корректно, установите внутреннюю обшивку крышки багажника на свои места и закрепите её винтами.
❓ 05. Частые вопросы
В: Нужно ли тянуть тюльпан RCA через весь салон к магнитоле?
О: Нет. Эта конкретная камера является штатной заменой (PLUG AND PLAY) и подключается в заводской разъем, расположенный прямо в крышке багажника.
В: Будет ли работать камера, если у меня хэтчбек или другой номер оригинальной детали (например, 95760-A2000)?
О: Нет. Номер камеры должен строго совпадать с нашим номером (95760-A2100), иначе камера не будет работать из-за разницы в распиновке колодки и геометрии корпуса (универсал и хэтчбек имеют разные крепления).
В: Нужно ли что-то вырезать для установки в накладку багажника?
О: Камера устанавливается bolt-on (без доработок) в пластиковую накладку крышки багажника («саблю»), чуть левее ручки открывания замка двери, на место старой заводской камеры.
