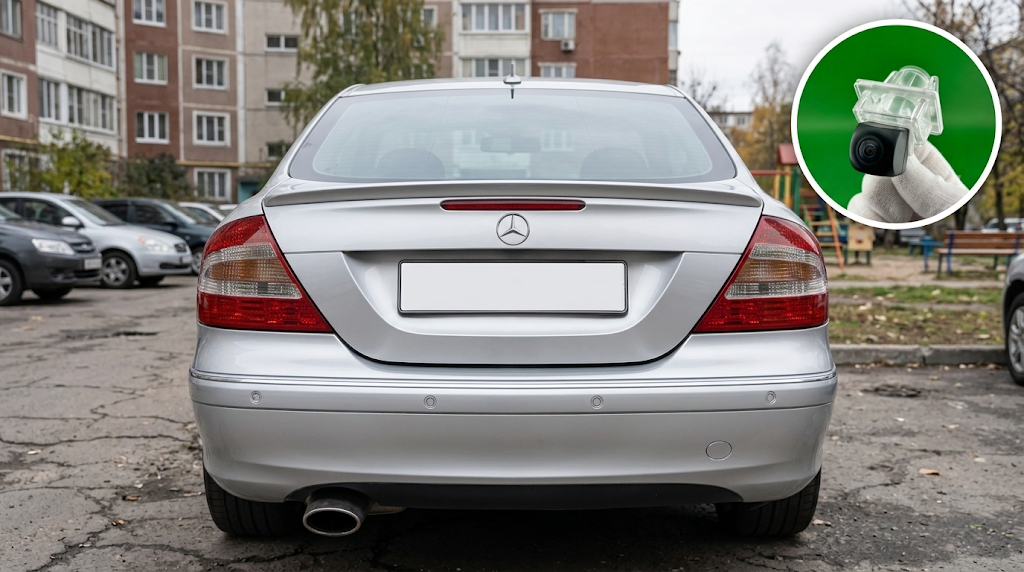

Здорово, мужики! На связи Батя. Сегодня разберем грамотную установку четкой цифровой камеры заднего вида на породистое немецкое купе/кабриолет — Mercedes-Benz CLK в кузове W209 / C209 / A209 (2002–2009 годов выпуска). Автомобиль стильный, стремительный, настоящий янгтаймер с харизмой. Но посадка в купе низкая, линия багажника приподнята, заднее стекло наклонено под сильным углом, а боковые зеркала узкие — ночью или в слякоть сдать задом к высокому бордюру или столбику без нервов практически нереально. Будем выводить сочную цифровую картинку высокого разрешения на современную Android-магнитолу: всё по-мужски, без лишней головной боли, соплей на скрутках и синей изоленты. Место установки — в нишу подсветки государственного номера.
📋 01. Какая магнитола стоит у вас
Слушай сюда внимательно! Данная камера работает исключительно по современному цифровому стандарту AHD. Для корректной работы магнитола должна поддерживать формат AHD 720/1080. Модуль выдает чистый видеопоток Full HD 1280x1080, однако имеет строгие технические ограничения по совместимости с аналоговыми «головами» и зеркалами со встроенными мониторами.
⚠ Батино предупреждение: Камера является строго AHD-устройством. Она не работает с зеркалами, с магнитолами TEYES CC2L, TEYES X1(Wi - Fi), TEYES MAX CC, PIONEER, JVC, CLARION, ALPINE. Зелёный провод отвечает за переключение режима работы формат AHD 720/1080 — он НЕ переводит камеру в аналоговый сигнал (CVBS), а лишь переключает цифровое разрешение между 1080p и 720p!
Совместимость камеры:
- Android-магнитолы с поддержкой стандартов AHD 1280x1080 / 720p
- TEYES CC2L, TEYES X1 (Wi-Fi), TEYES MAX CC — НЕСОВМЕСТИМО
- Зеркала заднего вида со встроенным монитором — НЕСОВМЕСТИМО
- Магнитолы Pioneer, JVC, Clarion, Alpine — НЕСОВМЕСТИМО
- Заводские аналоговые магнитолы Mercedes-Benz (Audio 20 / Command 2.0 / NTG2 без AHD) — НЕСОВМЕСТИМО (AHD-сигнал не поддерживается)
Штатные магнитолы и комплектации

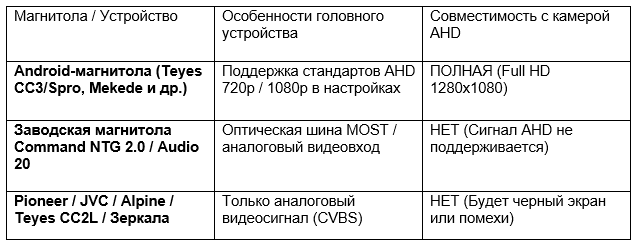

На Mercedes-Benz CLK W209 с завода устанавливались головные устройства Audio 10, Audio 20 или Command NTG 2.0 с оптической шиной MOST и аналоговым видеовходом низкого разрешения (RGB/CVBS). Цифровой формат AHD Full HD 1080p полноценно раскрывается только в связке с современной Android-магнитолой в штатный стиль Mercedes. Сверяйтесь с таблицей:
📦 02. Какая камера была выбрана

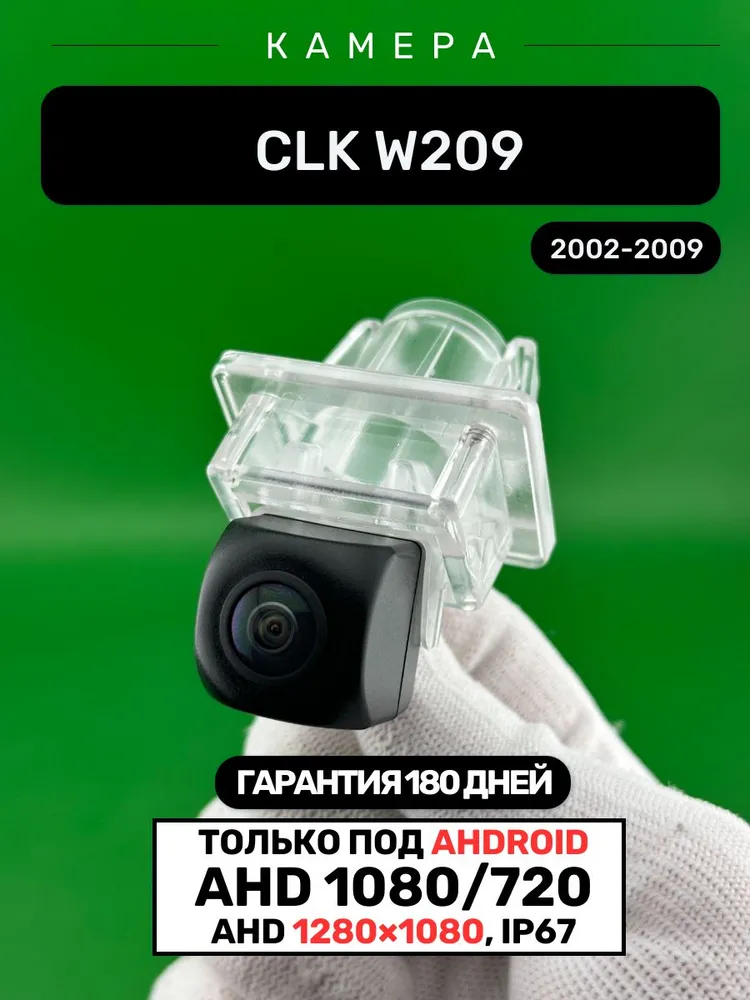

Берем добротную камеру от «Батя Рулит». Корпус добротный, герметичный, оптическая линза стойкая к зимним дорожным реагентам, пескострую, грязи и мойке под высоким давлением. Место установки: в нишу подсветки государственного номера.
Камера заднего вида Mercedes-Benz CLK W209 — Ozon
Камера заднего вида Mercedes-Benz CLK W209 — WB
Технические характеристики:
- Разрешение видео: 1 режим камер: 1. FULL HD 1280 x 1080 для Android
- Защита от влаги и пыли: IP67 (полная влагозащита, керхера не боится)
- Настройка режима: Зелёный провод отвечает за переключение режима работы формат AHD 720/1080
- Питание: 12 В
- Место установки: в нишу подсветки государственного номера
🛠 03. Установка по-мужски
- Шаг 1. Подготовка в гараже. Первым делом откидываем минусовую клемму аккумулятора — обесточить бортовую сеть немецкого автомобиля перед работой с проводкой строго обязательно. Вооружитесь крестовой отверткой, торксами (Torx T20) и набором пластиковых лопаток для клипс.
- Шаг 2. Разбор обшивки крышки багажника. Открываем крышку багажника Mercedes-Benz CLK W209. Аккуратно поддеваем и снимаем пистоны крепления ворсовой обшивки крышки багажника, отсоединяем трос аварийного открытия и освобождаем доступ к внутренней стороне хромированной планки (сабли) и нише плафонов подсветки номера.
- Шаг 3. Демонтаж штатного плафона и монтаж камеры. Откручиваем крепежные винты одного из заводских плафонов подсветки номера и извлекаем патрон с лампой. Новая камера Бати монтируется в нишу подсветки государственного номера, вставая в штатный посадочный паз. Лампу подсветки переставляем в специальное гнездо на корпусе камеры, сохраняя яркое и равномерное освещение госномера по ГОСТу.
- Шаг 4. Настройка разрешения (Зеленый провод). Зелёный провод отвечает за переключение режима работы формат AHD 720/1080. Для сочной картинки Full HD 1280x1080 петлю оставляем целой (провод замкнут). Если мультимедиа принимает только AHD 720p — перекусываем (размыкаем) зеленую петлю.
- Шаг 5. Прокладка сигнального кабеля. Протягиваем проводку через подвижную резиновую защитную гофру петли багажника в кузов купе, аккуратно заводим за боковину заднего сиденья и укладываем трассу по порогам под пластиковыми накладками салона вперед к центральной консоли.
🔌 04. Подключение к магнитоле (Только для Android)
- Шаг 1. Поиск разъемов на магнитоле. На задней колодке Android-магнитолы находим желтый тюльпан CAM-IN (Back Video) и управляющий сигнальный провод возбуждения REVERSE (Back).
- Шаг 2. Подключение питания (+12 В и масса). Питание камеры подключаем к цепи фонаря заднего хода: черный провод сажаем на надежную массу кузова (GND), красный провод соединяем с плюсовым проводом лампы заднего хода (+12 В). Для автомобилей Mercedes-Benz с опросом целостности ламп рекомендуется использовать питание через реле или сглаживающий фильтр помех.
- Шаг 3. Подключение видеосигнала (RCA). Желтый штекер тюльпан вставляем в видеовход CAM-IN на корпусе Android-магнитолы.
- Шаг 4. Подключение сигнального провода (Trigger). Красный отросток (триггер) на видеокабеле со стороны магнитолы соединяем с проводом REVERSE для автоматического переключения дисплея при включении задней передачи.
- Шаг 5. Настройки стандарта в Android. Накидываем клемму АКБ, включаем зажигание, заходим в настройки Android-магнитолы (Заводские настройки / Камера заднего вида) и выставляем формат AHD 1080p 25fps (или AHD 720p). Проверяем картинку и возвращаем карту багажника на штатные пистоны.
Схема подключения:
❓ 05. Частые вопросы Бате
- В: Батя, экран темный или идет рябь, что не так?
О: Проверь настройки магнитолы! Камера работает по цифровому стандарту AHD. Зайди в заводские настройки головного устройства и вручную выставь формат AHD 1080p (или AHD 720p). На стандартном режиме CVBS/NTSC изображения не будет.
- В: Будет ли эта камера работать с магнитолой TEYES CC2L или обычным зеркалом?
О: Нет, мужики! Камера не работает с зеркалами, с магнитолами TEYES CC2L, TEYES X1 (Wi-Fi), TEYES MAX CC, а также PIONEER, JVC, CLARION, ALPINE. Им требуется аналоговый сигнал, а у нас честный цифровой AHD.
- В: Для чего нужен зеленый провод на кабеле?
О: Зелёный провод отвечает за переключение режима работы формат AHD 720/1080. Целый — Full HD 1280x1080, разомкнутый — AHD 720p. В аналоговый формат он камеру не переводит!
- В: Сложно ли ставить камеру в нишу подсветки номера?
О: Всё просто, как в аптеке! Камера выполнена в формате родного плафона Mercedes: старый открутил, новый корпус с камерой защелкнул и зафиксировал. Никаких сверлений крышки багажника и доработок напильником.
