В данной статье мы рассмотрим процесс установки камеры заднего вида на автомобиль Mercedes-Benz Vito W447 (2014-2025 годов выпуска). Камера устанавливается в штатное место — в плафон подсветки номерного знака.
📋 01. Какая магнитола стоит у вас
Данная камера универсальна и поддерживает два формата видеосигнала. По умолчанию она работает в цифровом формате высокого разрешения. Если ваше устройство не поддерживает данный формат, камеру можно переключить.
⚠ Внимание: Камера не работает с зеркалами-регистраторами, а также с магнитолами TEYES CC2L, TEYES X1 (Wi-Fi), TEYES MAX CC, PIONEER, JVC, CLARION, ALPINE в режиме HD. Чтобы она заработала с этими устройствами, ее нужно переключить в аналоговый режим CVBS. Для этого необходимо обрезать зеленый кабель.
Совместимость камеры:
✅ AHD Android-мониторы (режим HD 1280x1080)
✅ Зеркала и магнитолы TEYES CC2L, Pioneer, JVC, Alpine (только после обрезки зеленого провода — режим CVBS)
✅ Штатные головные устройства (требуется адаптер Fakra RCA и активация)
Штатные магнитолы (OEM) и адаптеры

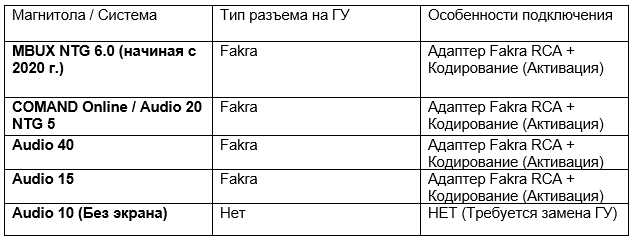

Комплектации Mercedes-Benz Vito (W447) оснащались различными мультимедийными системами (Audio 15, Audio 40, Audio 20, COMAND и MBUX). Для подключения неоригинальной камеры к штатному монитору напрямую требуется специальный переходник Fakra и программная активация.
Кабель для подключения видео и камеры Fakra RCA: Этот кабель позволит вам легко подключить эти устройства к головному блоку OEM, не повреждая проводку автомобиля. Основными условиями совместимости этого кабеля являются наличие разъемов Fakra на головном блоке. Эти розетки обычно имеют зеленый, коричневый или бежевый цвет и не всегда расположены на мониторе. Довольно часто они расположены на медиасистеме, к которой подключен монитор. ВНИМАНИЕ! В большинстве случаев видео входы OEM должны активироваться либо с помощью диагностического оборудования дилера, либо с помощью дополнительных устройств активации.
📦 02. Какая камера была выбрана
Для установки была выбрана специализированная камера заднего вида от магазина «Батя Рулит».
Камера заднего вида Mercedes Vito W447 — Ozon
Камера заднего вида Mercedes Vito W447 — WB
Камера заднего вида Mercedes Vito W447 — Наш сайт
Технические характеристики:
Режимы работы: 1. CVBS 1080 x 1080 для штатной магнитолы. 2. HD 1280 x 1080 для Android.
IP-защита: IP67
Место установки: в подсветку номерного знака
Дополнительно: Зелёный провод отвечает за переключение режима работы формат AHD / CVBS
🛠 03. Установка
Шаг 1. Подготовка. Отключите минусовую клемму аккумулятора. Подготовьте инструменты для демонтажа обшивки пятой двери (или распашных дверей) Mercedes-Benz Vito W447.
Шаг 2. Доступ к месту установки. Аккуратно снимите внутреннюю обшивку задней двери, удалив клипсы и скрытые крепежные элементы.

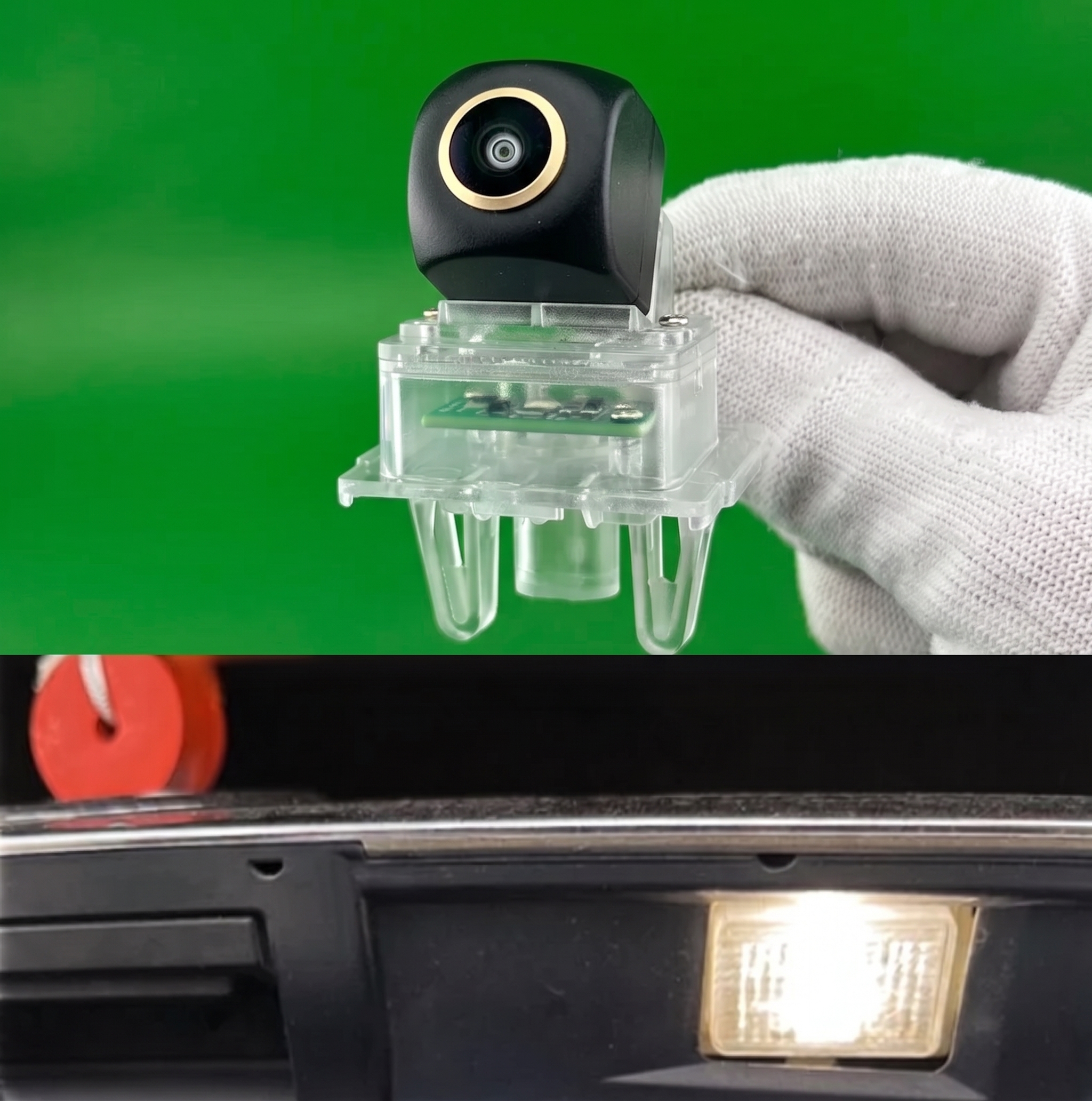

Шаг 3. Установка камеры. Извлеките штатный плафон подсветки номерного знака. Установите на его место корпус камеры. Если необходимо, переставьте лампочку освещения номера, чтобы сохранить штатную подсветку. Соедините провода камеры.
Шаг 4. Выбор формата (Зеленый провод). Если вы подключаете камеру к штатной магнитоле (OEM), базовой Android-системе (TEYES CC2L), зеркалу-регистратору или монитору без поддержки HD 1280x1080, обязательно разрежьте зеленый кабель — камера переключится в аналоговый режим CVBS.
Шаг 5. Прокладка видеокабеля. Протяните кабель через штатную резиновую гофру между крышкой багажника (или распашной дверью) и кузовом, а затем аккуратно проложите по салону до головного устройства.
🔌 04. Подключение к магнитоле
Шаг 1. Питание камеры (+12В). Подключите питание камеры к проводке лампы заднего хода (черный — масса, красный — плюс).
💡 В автомобилях Mercedes-Benz используется импульсное управление питанием ламп (ШИМ / PWM). Категорически рекомендуется подключать питание камеры через специальный выпрямитель (фильтр помех) или 4-контактное реле от постоянного плюса, чтобы избежать мерцания или отключения камеры при заведенном двигателе.
Шаг 2А. Подключение к Android-магнитоле (Нештатной). Подключите желтый RCA-тюльпан в разъем CAM-IN магнитолы. Красный отросток кабеля (Trigger) соедините с проводом REVERSE из косы ГУ.
Шаг 2Б. Подключение к ШТАТНОЙ магнитоле (OEM). Обязательно обрежьте зеленый провод для перевода в CVBS. Используйте адаптер Fakra -> RCA. Желтый тюльпан камеры соединяется с адаптером, а разъем Fakra вставляется в свободное гнездо (обычно зеленое) на задней панели блока OEM-магнитолы.
Шаг 3. Активация (только для OEM). Видеовход штатной системы должен быть активирован с помощью дилерского оборудования (Star Diagnosis / Vediamo / DTS Monaco), иначе монитор не будет выводить изображение при включении задней передачи.
❓ 05. Частые вопросы
В: Камера не показывает на штатном мониторе Audio 15 / Audio 40 / MBUX, что делать?
О: Для вывода картинки на заводской дисплей необходим кабель-переходник Fakra RCA, обрезка зеленого провода на камере (для режима CVBS) и программная активация камеры заднего вида через диагностику.
В: На заглушенном моторе всё работает, а когда завожу — изображение пропадает или рябит. Почему?
О: Бортовая сеть Mercedes использует ШИМ (импульсный опрос ламп). Обязательно установите фильтр питания (выпрямитель) или 4-контактное реле.
В: Почему камера не работает с магнитолой TEYES CC2L или зеркалом?
О: Данные устройства не поддерживают высокое разрешение AHD. Чтобы камера заработала, необходимо обрезать зеленый кабель — она перейдет в совместимый аналоговый режим (CVBS).
