В данной статье мы рассмотрим процесс установки камеры заднего вида на автомобиль Mercedes-Benz C-Class W205 (2014-2018 годов выпуска). Камера устанавливается в штатное место — вместо ручки открытия крышки багажника.
📋 01. Какая магнитола стоит у вас
Данная камера универсальна и поддерживает два формата видеосигнала: цифровой AHD и аналоговый CVBS. По умолчанию камера работает в формате AHD (1920x1080P PAL или 1280x720P NTSC), обеспечивая высочайшее качество картинки на современных Android-устройствах.
⚠ Внимание: Камера не работает с зеркалами-регистраторами, а также с магнитолами TEYES CC2L, TEYES X1 (Wi-Fi), TEYES MAX CC, PIONEER, JVC, CLARION, ALPINE в режиме AHD 1080p. Чтобы она заработала с этими устройствами, ее нужно переключить в аналоговый режим CVBS. Для этого необходимо обрезать зеленый кабель.
Совместимость камеры:
✅ AHD Android-мониторы (1080p / 720p)
✅ Зеркала и магнитолы TEYES CC2L, Pioneer, JVC, Alpine (только после обрезки зеленого провода — режим CVBS TFT)
✅ Штатные головные устройства (требуется адаптер Fakra RCA и активация)
Штатные магнитолы (OEM) и адаптеры

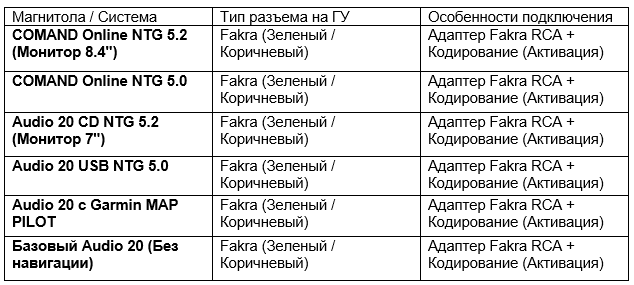

Комплектации Mercedes C-Class W205 (до рестайлинга 2018 года) оснащались различными версиями систем Audio 20 и COMAND Online поколения NTG 5.0 / NTG 5.2. Для подключения неоригинальной камеры к штатному монитору напрямую требуется специальный переходник и программная активация.
Кабель для подключения видео и камеры Fakra RCA: Этот кабель позволит вам легко подключить эти устройства к головному блоку OEM, не повреждая проводку автомобиля. Основными условиями совместимости этого кабеля являются наличие разъемов Fakra на головном блоке. Эти розетки обычно имеют зеленый, коричневый или бежевый (в случае автомобилей Ford) цвет и не всегда расположены на мониторе. Довольно часто они расположены на медиасистеме, к которой подключен монитор. ВНИМАНИЕ! В большинстве случаев видео входы OEM должны активироваться либо с помощью диагностического оборудования дилера, либо с помощью дополнительных устройств активации.
📦 02. Какая камера была выбрана

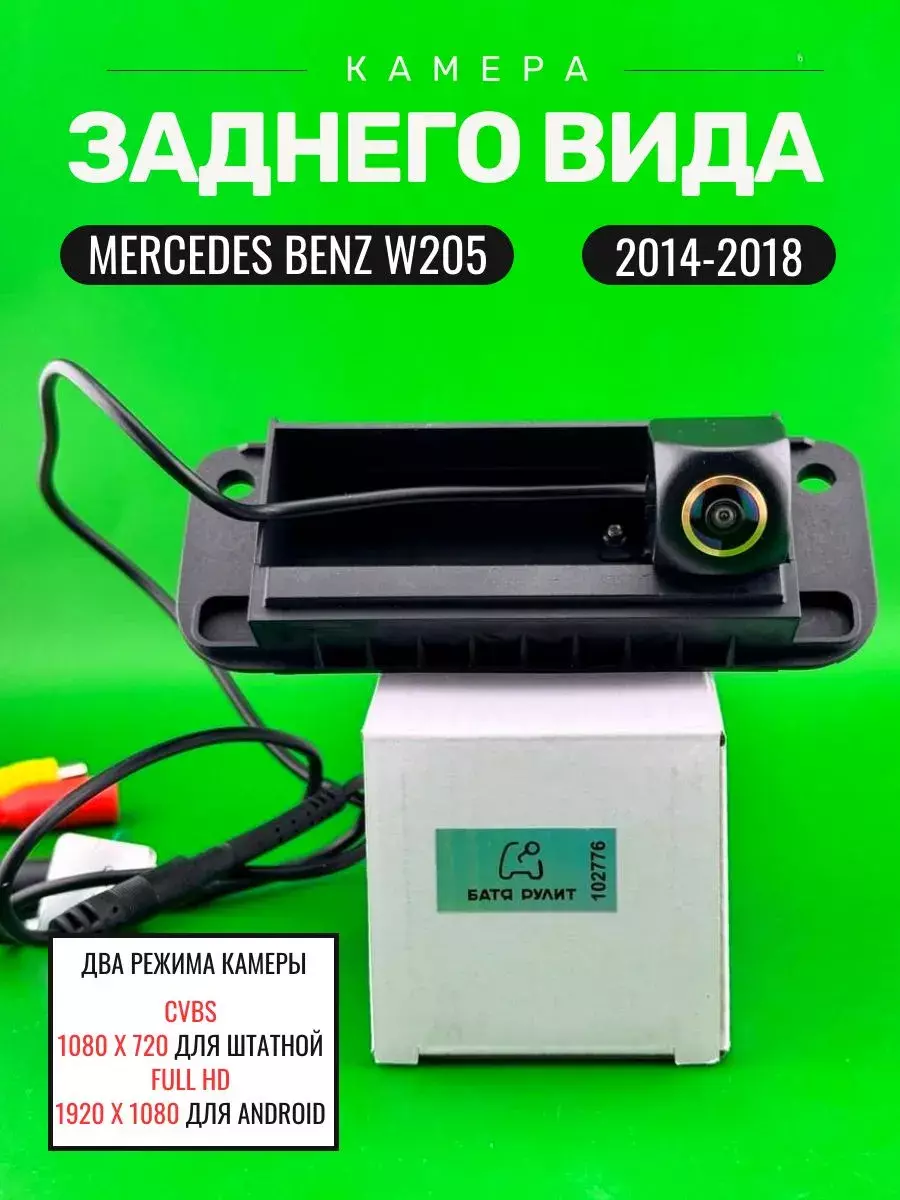

Для установки была выбрана специализированная камера заднего вида от магазина «Батя Рулит».
Камера заднего вида Mercedes W205 — Ozon
Камера заднего вида Mercedes W205 — WB
Камера заднего вида Mercedes W205 — Наш сайт
Технические характеристики:
Поддерживаемые режимы: AHD 1920x1080P (PAL) / 1280x720P (NTSC) и CVBS
Питание: 12 В ~ 24 В постоянного тока, 2 А
IP-защита: IP67
Место установки: вместо штатной ручки открытия крышки багажника
Дополнительно: Зелёный провод отвечает за переключение режима работы формат AHD / CVBS
🛠 03. Установка
Шаг 1. Подготовка. Отключите минусовую клемму аккумулятора. Подготовьте пластиковые лопатки и инструмент (Torx) для демонтажа обшивки крышки багажника Mercedes-Benz C-Class W205.
Шаг 2. Доступ к месту установки. Снимите внутреннюю обшивку крышки багажника, удалив клипсы крепления и открутив болты.

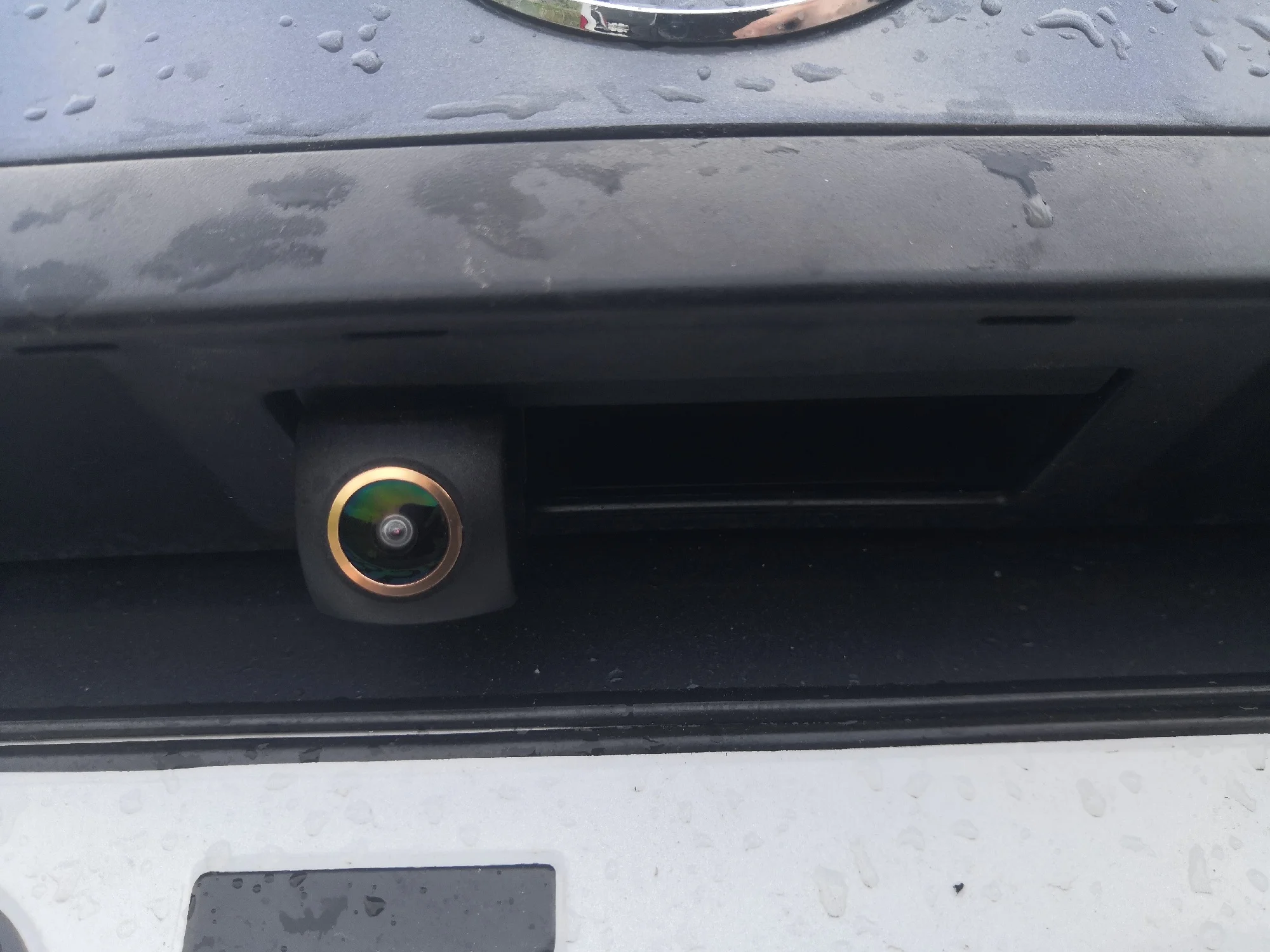

Шаг 3. Установка камеры. Демонтируйте штатную ручку открытия багажника. Установите на ее место новую ручку с интегрированной камерой. Зафиксируйте конструкцию. Механизм открытия багажника переносится со старой ручки или подключается к разъему новой (зависит от конфигурации).
Шаг 4. Выбор формата (Зеленый провод). Если вы подключаете камеру к базовой магнитоле TEYES CC2L, зеркалу-регистратору или монитору без поддержки AHD, обязательно разрежьте зеленый кабель — камера переключится в аналоговый режим CVBS TFT.
Шаг 5. Прокладка видеокабеля. Протяните кабель по штатной косе через резиновый уплотнитель между крышкой багажника и кузовом, затем проложите его по порогам до головного устройства.
🔌 04. Подключение к магнитоле
Шаг 1. Питание камеры (+12В~24В). Подключите питание камеры к проводке лампы заднего хода или блоку SAM (черный — масса, красный — плюс).
💡 В автомобилях Mercedes-Benz используется импульсное управление питанием ламп (ШИМ / PWM). Категорически рекомендуется подключать питание камеры через специальный выпрямитель (фильтр помех) или 4-контактное реле от постоянного плюса, чтобы избежать мерцания или отключения камеры при заведенном двигателе.
Шаг 2А. Подключение к Android-магнитоле (Нештатной). Подключите желтый RCA-тюльпан в разъем CAM-IN магнитолы. Красный отросток кабеля (Trigger) соедините с проводом REVERSE из косы ГУ.
Шаг 2Б. Подключение к ШТАТНОЙ магнитоле (OEM). Используйте адаптер Fakra -> RCA. Желтый тюльпан камеры соединяется с тюльпаном адаптера, а разъем Fakra вставляется в свободное гнездо (обычно зеленого цвета) на задней панели блока Audio 20 или COMAND.
Шаг 3. Активация (только для OEM). Видеовход штатной системы должен быть активирован с помощью дилерского оборудования (Xentry / Vediamo) или OBD-активатора, иначе монитор не будет выводить изображение при включении задней передачи.
❓ 05. Частые вопросы
В: Камера не показывает на штатном мониторе Audio 20 / COMAND, что делать?
О: Для вывода картинки на заводской дисплей необходим кабель-переходник Fakra RCA, а также программная активация камеры заднего вида в блоке мультимедиа через диагностическое оборудование.
В: На заглушенном моторе всё работает, а когда завожу — изображение пропадает или рябит. Почему?
О: Бортовая сеть Mercedes использует ШИМ (импульсный опрос ламп). Установите фильтр питания (выпрямитель) или 4-контактное реле.
В: Почему камера не работает с магнитолой TEYES CC2L или зеркалом?
О: Данные устройства не поддерживают высокое разрешение AHD 1080p. Чтобы камера заработала, необходимо обрезать зеленый кабель — она перейдет в совместимый режим CVBS.
В: На какое напряжение рассчитана камера?
О: Камера имеет широкий диапазон рабочего напряжения 12 В ~ 24 В постоянного тока (2 А), что обеспечивает ей надежную работу.
