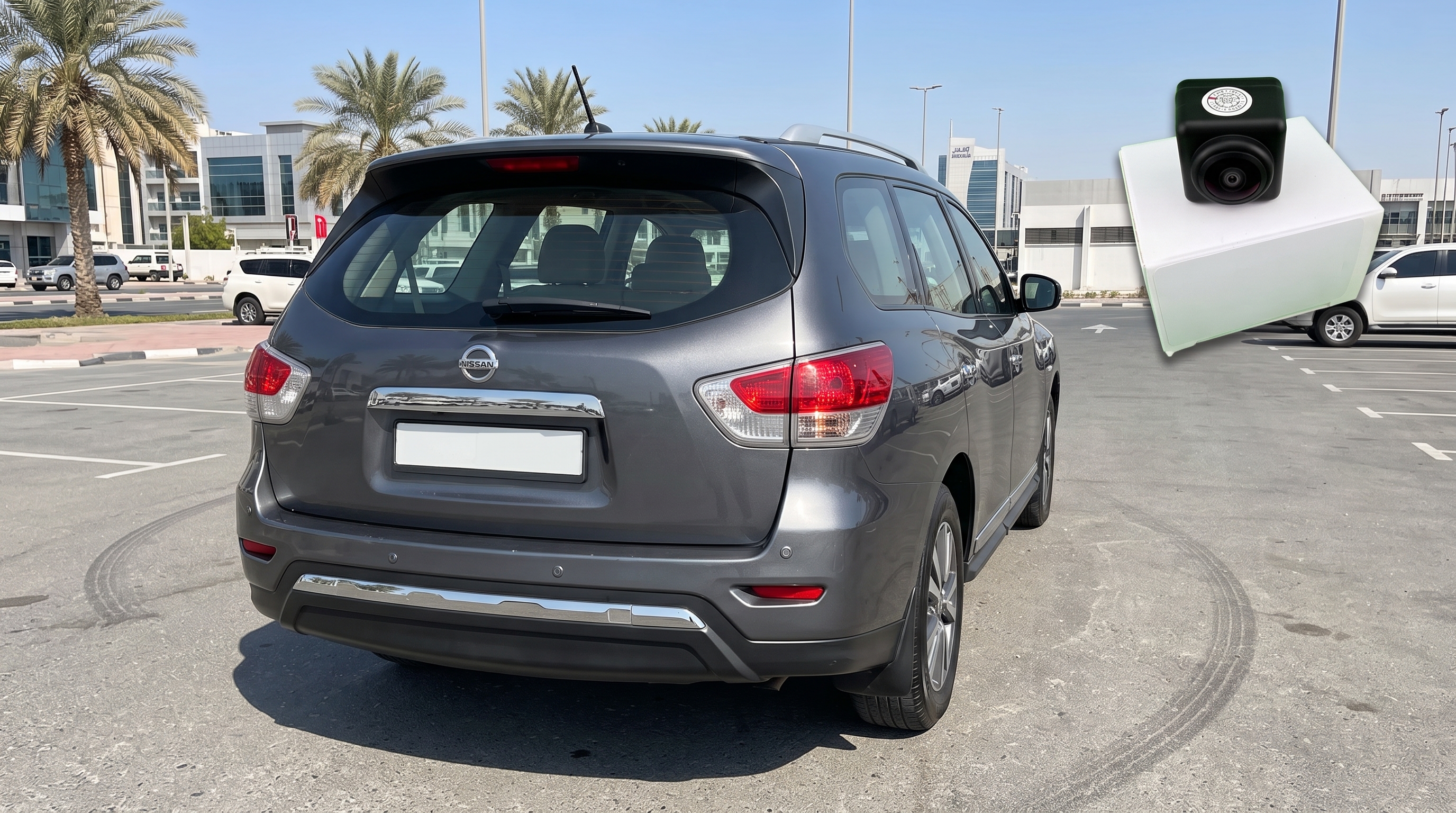

В данной статье мы рассмотрим процесс замены и установки оригинальной камеры заднего вида на автомобиль Nissan Pathfinder R52 (четвертое поколение, 2013-2017 годов выпуска). Камера устанавливается в штатное заводское место — в крышку багажника (пятую дверь), под декоративную пластиковую накладку («саблю») над номерным знаком.
📋 01. Какая магнитола стоит у вас
Эта конкретная камера является специализированной заменой (стандарт PLUG AND PLAY) оригинальной штатной камеры Nissan. Изначально она предназначена для прямого подключения к заводской мультимедийной системе автомобиля (Nissan Connect / Bose).
⚠ Внимание: Номер вашей старой заводской камеры должен строго совпадать с нашим номером (28419-3ZA0A), иначе камера не будет работать. Перед покупкой обязательно демонтируйте неисправную деталь и сверьте партномер на корпусе!
Совместимость камеры:
- Штатная система Nissan Pathfinder R52 (при совпадении оригинального номера 28419-3ZA0A)
- Автомобили с другим оригинальным номером камеры — НЕСОВМЕСТИМО
- Установка «с нуля» на автомобили, где камеры никогда не было — НЕСОВМЕСТИМО (без переделки проводки)

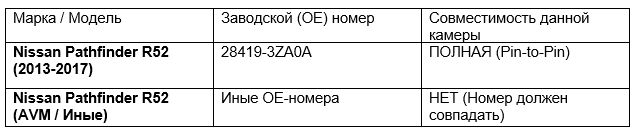

Штатные камеры и OE-номера
Комплектации Nissan Pathfinder R52 оснащались различными камерами (включая системы кругового обзора Around View Monitor - AVM и стандартные камеры заднего вида). Распиновка колодки и сигналы у них могут отличаться в зависимости от года выпуска и комплектации.
📦 02. Какая камера была выбрана
Для установки была выбрана специализированная штатная камера заднего вида от магазина «Батя Рулит». Место установки: в крышку багажника (пятую дверь), под декоративную пластиковую накладку («саблю») над номерным знаком.

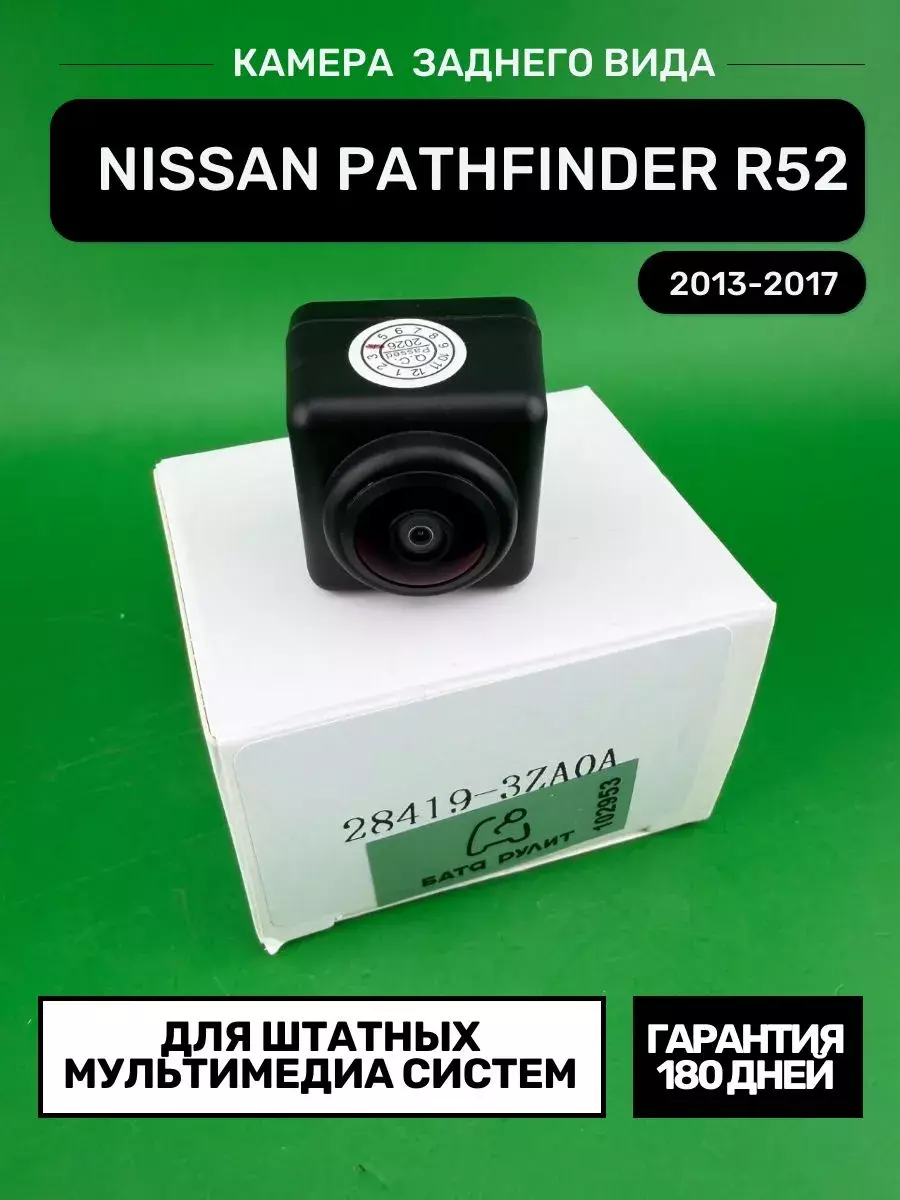

Штатная камера Nissan Pathfinder R52 (28419-3ZA0A) — Ozon
Штатная камера Nissan Pathfinder R52 (28419-3ZA0A) — WB
Штатная камера Nissan Pathfinder R52 (28419-3ZA0A) — Наш сайт
Технические характеристики:
- Разрешение: 720x480
- Особенность: Замена оригинальной камеры (PLUG AND PLAY / ШТАТНАЯ)
- IP-защита: IP67
- Место установки: в крышку багажника (пятую дверь), под накладку («саблю») над номером
🛠 03. Установка
- Шаг 1. Подготовка. Отключите минусовую клемму аккумулятора. Подготовьте пластиковые лопатки и необходимый инструмент для демонтажа обшивки пятой двери Nissan Pathfinder.
- Шаг 2. Снятие обшивки. Аккуратно снимите внутреннюю пластиковую обшивку крышки багажника, выкрутив крепежные винты в ручках закрывания и отщелкнув клипсы по периметру.
- Шаг 3. Демонтаж накладки («сабли»). Открутите гайки крепления внешней декоративной накладки («сабли»), расположенной над номерным знаком. Аккуратно отщелкните её с посадочных мест, чтобы получить доступ к штатной камере.
- Шаг 4. Замена камеры. Открутите крепеж неисправной заводской камеры (28419-3ZA0A) и извлеките её. Установите новую камеру строго в штатное место под накладкой и надежно зафиксируйте.
- Шаг 5. Сборка. Установите декоративную накладку («саблю») обратно на крышку багажника, затяните фиксирующие гайки изнутри.
🔌 04. Подключение к магнитоле
- Шаг 1. Подключение разъема (Pin-to-Pin). Так как эта конкретная камера — прямая PLUG AND PLAY замена оригинальной штатной камеры Nissan, вам не нужно прокладывать новые видеокабели (тюльпаны RCA) через весь салон. Просто соедините штекер новой камеры с оригинальным заводским разъемом внутри крышки багажника.
- Шаг 2. Проверка работы. Подключите аккумулятор, включите зажигание и переведите селектор КПП в положение заднего хода (R). На экране штатной мультимедийной системы должно появиться изображение.
- Шаг 3. Финальная сборка. Если камера выводит изображение корректно, установите внутреннюю обшивку крышки багажника на свои места и закрепите её.
❓ 05. Частые вопросы
- В: Нужно ли тянуть тюльпан RCA через весь салон к магнитоле?
О: Нет. Эта конкретная камера является штатной заменой (PLUG AND PLAY) и подключается в заводской разъем, расположенный прямо в крышке багажника.
- В: Будет ли работать камера, если у меня другой номер оригинальной детали?
О: Нет. Номер камеры должен строго совпадать с нашим номером (28419-3ZA0A), иначе камера не будет работать из-за разницы в распиновке или совместимости с головным устройством Nissan.
- В: Нужно ли что-то вырезать для установки под накладку багажника?
О: Камера устанавливается bolt-on (без доработок) под декоративную накладку («саблю») над номерным знаком, на место старой заводской камеры.
