Здорово, мужики! На связи Батя. Типичная гаражная драма: полдня ковырялся в багажнике, протянул косу по салону, запитал камеру, втыкаешь заднюю скорость... А на шикарном экране новенькой Android-магнитолы вместо сочной картинки горит унылая плашка: «Нет сигнала» (No Signal) или просто висит черный экран со статической сеткой разметки. Мужики сразу хватаются за тестер, начинают грешить на брак камеры, в ярости перебирают скрутки и режут родные провода. Стоп, мужики, выдохните! Камера целая, питание на ней есть. Вся проблема — в программной рассинхронизации видеочипа. Сегодня по-мужски разберем заводские настройки (Factory Settings) китайских ГУ, почему цифровой AHD не дружит с аналогом CVBS «из коробки» и как за пару минут оживить систему в скрытом меню.
📋 01. В чем косяк: рассинхронизация AHD и CVBS
Многие думают, что видеовход на Android-магнитоле работает как телевизор на даче: что пришло по проводу, то само и показало. Ничего подобного! В современных мультимедиа (Teyes, Mekede, Junsun, Kingbeats, Topway и сотнях других) видеопроцессор жестко привязан к выбранному в прошивке декодеру.
Цифровой видеосигнал высокого разрешения AHD (Analog High Definition) кодируется с определенной частотой кадров и разверткой (например, 1080p при 25 кадрах в секунду). А аналоговый стандарт CVBS передает низкочастотные чересстрочные строки в сетке NTSC или PAL. Если в прошивке магнитолы по умолчанию выставлен устаревший CVBS NTSC, а ваша камера выдает честный цифровой Full HD 1080p — видеочип магнитолы просто не может распознать поток данных и вываливает спасительную системную ошибку «No Signal».
📦 02. Инструкция: настройка видеоформата в скрытом меню
Чтобы магнитола поняла камеру, нужно вручную указать видеочипу правильный формат сигнала. Делается это в скрытом инженерном меню:
- Шаг 1. Вход в настройки. Включаем зажигание, открываем главное меню приложений Android-магнитолы и заходим в раздел «Настройки» (Settings) -> «Заводские настройки» (Factory Settings) или «Настройки разработчика».
- Шаг 2. Ввод пароля доступа. Инженерное меню защищено паролем от случайных нажатий. Вводим заводской пароль вашей платформы: самые ходовые коды — 1688, 8888, 3368, 000000, 123456 или 7890. Жмем «ОК».
- Шаг 3. Поиск пункта камеры заднего вида. Находим раздел «Backcar» / «Reversing» / «Камера заднего вида» / «Video Resolution». На магнитолах Teyes нужная вкладка находится прямо в основном меню настроек: «Устройство» -> «Камера заднего вида».
- Шаг 4. Выбор правильного формата. В выпадающем списке форматов выбираем строго AHD 1080P 25fps (или AHD 720P 25fps, в зависимости от режима камеры). Если не уверены — поочередно перебираем форматы AHD 1080P_25 -> AHD 720P_25.
- Шаг 5. Обязательная перезагрузка. После смены пункта нажимаем «Сохранить» (Save) и отправляем магнитолу в полную перезагрузку (Reboot). После старта видеопроцессор начнет опрашивать вход именно в цифровом AHD-режиме.
🛠 03. Универсальная камера заднего вида Full HD от Батя Рулит

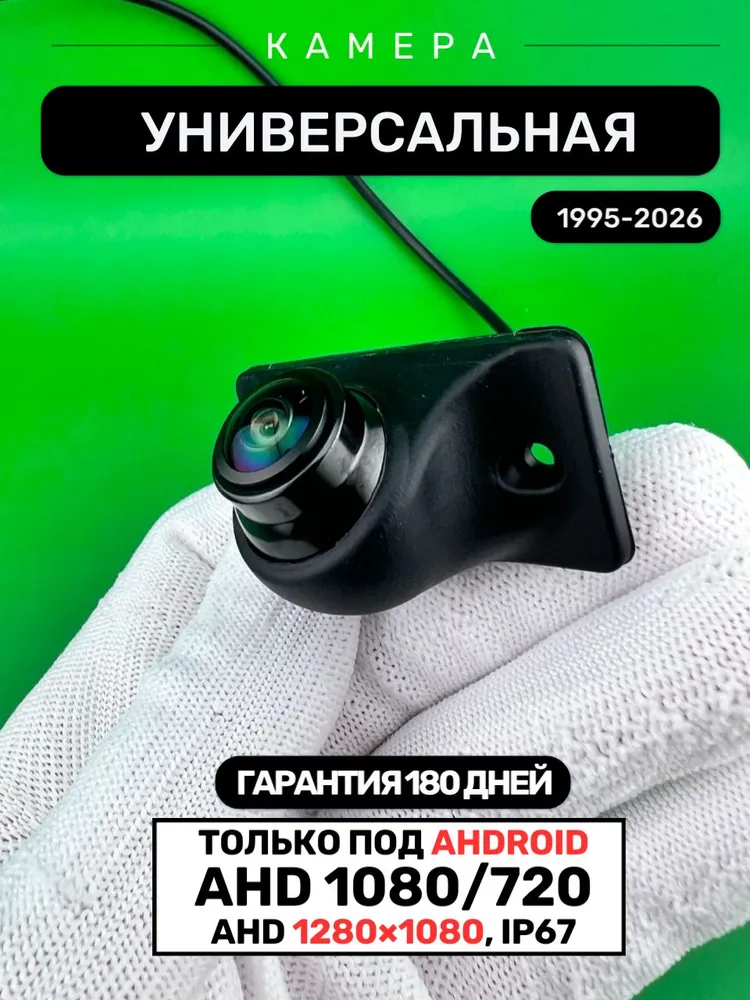

Для получения идеальной панорамы и кристальной четкости без слепых зон берем надежную универсальную камеру с честным Full HD разрешением и широкоугольным объективом от «Батя Рулит».
Универсальная камера заднего вида Full HD 1080p Рыбий глаз — Ozon
Универсальная камера заднего вида Full HD 1080p Рыбий глаз — WB
Технические характеристики:
- Разрешение видео: 1 режим камер: 1. FULL HD 1280 x 1080 для Android
- Оптика: Широкоугольный стеклянный объектив «рыбий глаз» 360 градусов (Fish-eye) без слепых зон
- Защита от влаги и пыли: IP67 (полная герметичность, мойки высокого давления не боится)
- Переключение режимов: Зелёный провод отвечает за переключение режима работы формат AHD 720/1080
- Требование к головному устройству: Магнитола должна поддерживать формат AHD 720/1080
- Место установки: Под козырек (накладку/саблю) над номерным знаком крышки багажника. Также её можно врезать напрямую в задний бампер по центру кузова
⚠ Батино предупреждение: Камера работает строго по цифровому стандарту AHD! Она не работает с зеркалами, с магнитолами TEYES CC2L, TEYES X1 (Wi - Fi), TEYES MAX CC, PIONEER, JVC, CLARION, ALPINE. Этим головным устройствам требуется аналоговый сигнал (CVBS), а наша камера выдает честный цифровой поток высокой четкости. Зелёный провод отвечает за переключение разрешения между AHD 1080p и AHD 720p, в аналоговый режим он камеру не переводит!
🔌 04. Установка по-мужски
- Шаг 1. Подготовка в гараже. Откидываем минусовую клемму аккумулятора — бортовую сеть перед работой с проводкой всегда обесточиваем. Готовим пластиковые лопатки для снятия обшивки багажника и шуруповерт/отвертку.
- Шаг 2. Разборка обшивки крышки багажника. Открываем крышку багажника или пятую дверь, аккуратно поддеваем пистоны внутренней декоративной обшивки и освобождаем доступ к механизму сабли над номером.
- Шаг 3. Монтаж камеры Бати. Самое популярное место — под козырек (накладку/саблю) над номерным знаком крышки багажника. Также её можно закрепить в задний бампер. Фиксируем кронштейн на два самореза строго по оси автомобиля либо врезаем корпус заподлицо, направляя объектив «рыбий глаз» с легким наклоном к горизонту, чтобы видеть край собственного бампера.
- Шаг 4. Настройка разрешения (Зеленый провод). Зелёный провод отвечает за переключение режима работы формат AHD 720/1080. Для вывода максимальной четкости Full HD 1280x1080 петлю оставляем целой (провод замкнут). Если головное устройство аппаратно поддерживает только AHD 720p — перекусываем (размыкаем) зеленую петлю.
- Шаг 5. Прокладка кабеля. Протягиваем кабель через резиновую защитную гофру крышки багажника в кузов и далее по порогам салона под пластиковыми накладками до панели приборов к магнитоле.
❓ 05. Подключение к магнитоле (Без лишней возни)
- Шаг 1. Поиск разъемов на магнитоле. На задней колодке Android-магнитолы находим желтый тюльпан CAM-IN (Back Video) и сигнальный провод REVERSE (Back).
- Шаг 2. Подключение питания. Черный провод сажаем на надежную массу кузова (GND), красный провод соединяем с плюсовым проводом лампы заднего хода (+12 В).
- Шаг 3. Подключение видеосигнала (RCA). Желтый штекер тюльпан вставляем в разъем CAM-IN на корпусе Android-магнитолы.
- Шаг 4. Подключение провода возбуждения (Trigger). Красный отросток (триггер) на видеокабеле соединяем с проводом REVERSE для автоматического переключения дисплея при включении задней передачи.
- Шаг 5. Выбор AHD в меню магнитолы. Накидываем клемму АКБ, включаем зажигание, заходим в Factory Settings магнитолы, выставляем AHD 1080p 25fps и перезагружаем магнитолу. Включаем задний ход — картинка появляется моментально!
Схема подключения:
🏁 06. Частые вопросы Бате
- В: Батя, подключил всё по схеме, экран переключается, но горит надпись «No Signal». Что делать?
О: Магнитола ждет аналоговый сигнал, а у тебя честный AHD! Зайди в заводские настройки (код 1688, 8888 или 3368), найди пункт «Камера заднего вида» и выставь формат «AHD 1080P 25fps». После этого обязательно перезагрузи магнитолу через Reboot — картинка появится сразу.
- В: Будет ли эта камера работать с магнитолой TEYES CC2L или обычным зеркалом со встроенным экраном?
О: Нет, мужики! Камера не работает с зеркалами, с магнитолами TEYES CC2L, TEYES X1 (Wi-Fi), TEYES MAX CC, а также PIONEER, JVC, CLARION, ALPINE. Им требуется аналоговый видеосигнал CVBS, а эта камера создана строго под современные Android-магнитолы с поддержкой AHD 1080/720.
- В: Чем крут объектив «рыбий глаз» 360 градусов?
О: У него максимальный угол захвата без слепых зон по бокам. Выезжая задом со слепой парковки, вы видите приближающиеся автомобили и пешеходов задолго до того, как они появятся в боковых зеркалах.
