Закон Ома в багажнике: почему 6 метров видеокабеля убивают сигнал

30.07.2026

Самая частая и коварная проблема при установке камеры заднего вида звучит так: «На заглушенной машине все показывает идеально, но стоит завести двигатель — экран чернеет, начинает моргать или пишет "Нет сигнала"». Водители сразу винят бракованную камеру или магнитолу, но настоящая причина кроется в законах физики. Давайте разберем, как 6 метров тонкого провода и хитрая автоэлектрика превращают установку в квест.

📋 01. Падение напряжения (Voltage Drop): физика длинного провода

Любой провод имеет сопротивление. Чем провод тоньше и длиннее, тем сложнее току по нему бежать. Это классический Закон Ома. Если вы пытаетесь подать питание на камеру от магнитолы через весь салон по тонкому красному проводку (сечение которого часто не превышает 0.2 кв. мм), готовьтесь к потерям. На длине в 6 метров напряжение может упасть с 12 В до 9-10 В. Камере просто не хватит энергии для полноценной работы, особенно если это современная AHD-матрица, потребляющая больше тока, чем старые аналоговые глазки.

📦 02. Заглушенный двигатель vs Заведенный генератор: почему срабатывает защита

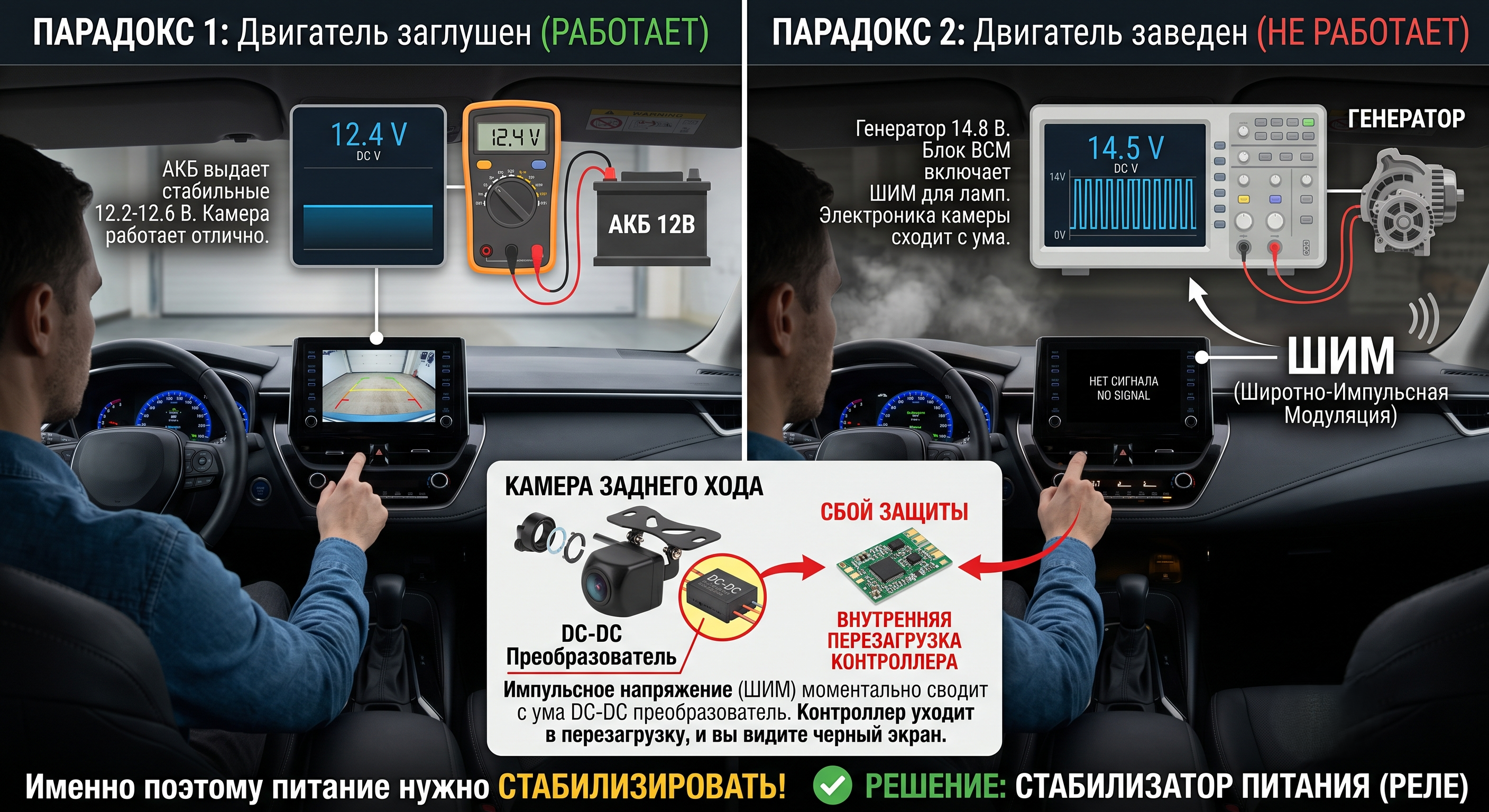

А теперь к главному парадоксу: почему на заглушенной работает, а на заведенной — нет? Когда двигатель заглушен, аккумулятор выдает стабильные 12.2 - 12.6 В. Ток ровный, камера работает отлично.

Но как только вы заводите мотор, просыпается генератор. Напряжение в бортовой сети подскакивает до 14.2 - 14.8 В. Чтобы лампочки заднего хода не перегорали от такого скачка, умный блок управления автомобилем (BCM) начинает подавать ток импульсами (технология ШИМ — широтно-импульсная модуляция). Для глаза лампочка светит ровно, но для чувствительной электроники камеры питание превращается в стробоскоп: напряжение скачет от 0 до 14 В сотни раз в секунду.

⚠ Внимание: Импульсное напряжение (ШИМ) моментально сводит с ума DC-DC преобразователь внутри камеры. Срабатывает внутренняя защита от скачков, контроллер уходит в перезагрузку, и вы видите черный экран. Именно поэтому питание нужно стабилизировать!

🛠 03. Зачем на видеокабеле нужен красный «управляющий» проводок (Reverse)

Вместе с видеокабелем "тюльпан" (RCA) всегда идут короткие красные отростки с двух сторон. Их часто используют неправильно. Этот провод не предназначен для основного питания камеры!

• Главная задача красного провода: передать слаботочный сигнал (+12В) от фонаря заднего хода к магнитоле. Это "спусковой крючок", который говорит Android-системе: «Водитель включил реверс, срочно переключай экран на видеовход!». Токи там минимальные (миллиамперы), поэтому тонкого сечения вполне достаточно.

🔌 04. Почему нельзя питать AHD-камеру напрямую от лампочки

Современные камеры высокого разрешения (AHD 1080p) оснащены мощными DSP-процессорами и продвинутой оптикой. Они потребляют в 2-3 раза больше тока, чем старые камеры CVBS. Если вы просто прикрутите питание такой камеры к проводам лампочки заднего хода, произойдут две вещи:

📋 1. Бортовой компьютер (особенно на немцах — VAG, BMW, Mercedes) заметит возросшее потребление тока и решит, что в цепи короткое замыкание. Он просто отключит питание на эту лампу.

📦 2. Камера получит то самое «грязное» импульсное напряжение (ШИМ), о котором мы говорили выше.

💡 Совет: Запитывайте камеру только через 4-контактное автомобильное реле (или специальный фильтр-задержку). Сигнал с лампочки должен лишь "включать" реле, а само питание (чистые 12В) нужно брать напрямую от аккумулятора или надежного плюса в блоке предохранителей.

❓ 05. Надежная электроника: камеры «Батя Рулит»

Ошибки при подключении случаются, и камера должна уметь их прощать. Универсальные камеры «Батя Рулит» проектируются с запасом прочности по схемотехнике, чтобы выдерживать суровые реалии отечественных электросетей.

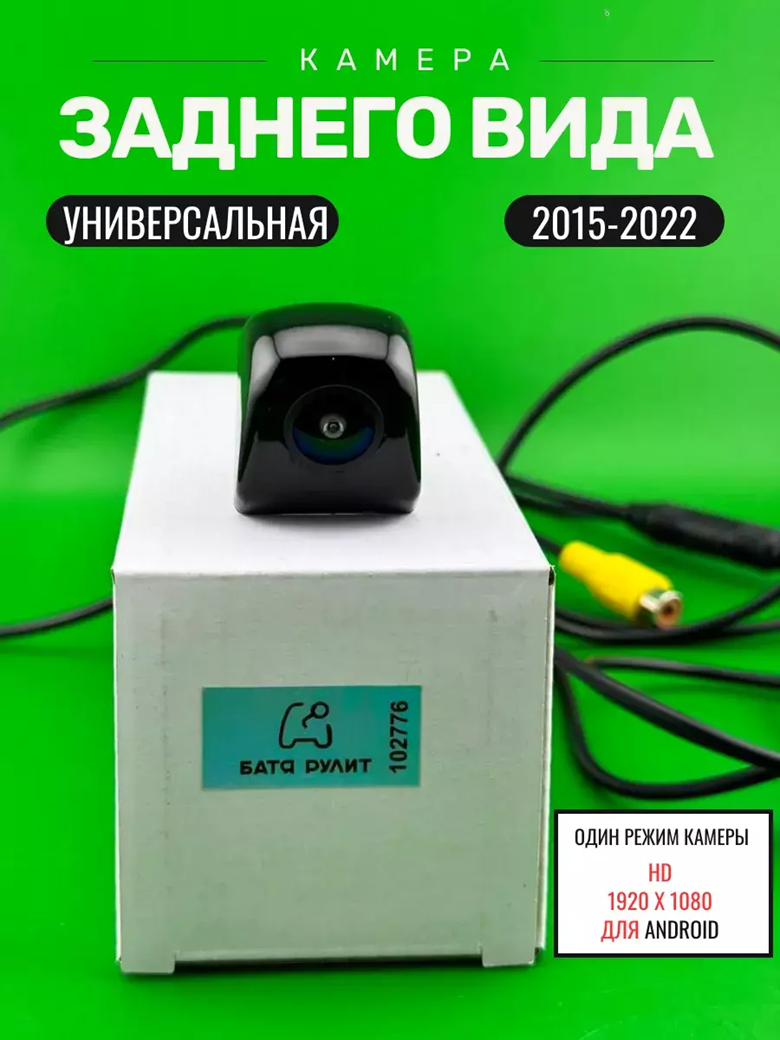

Автомобильная камера заднего вида FULL HD универсальная – OZON
Автомобильная камера заднего вида FULL HD универсальная – WB
Автомобильная камера заднего вида FULL HD универсальная – Наш сайт

- Full HD 1920×1080 (AHD) — для Android-магнитол с AHD-входом
- Зелёным проводом переключается разрешение AHD (720/1080) под вашу голову
- Широкий угол обзора 180° — видно всё позади авто
- Стеклянная линза, устойчивая к царапинам — реже мутнеет и не боится протирки
- Уверенная ночная съёмка без дополнительной подсветки
- Защита IP67 — прочно и герметично
- Универсальная установка — подходит и для легковых, и для грузовиков/автобусов

🏁 06. Частые вопросы

В: Если я поставлю реле, как мне запитать красный проводок для магнитолы?
О: Красный проводок подключается к выходу реле — туда же, куда и плюсовой провод питания самой камеры. Таким образом, магнитола получит чистый, стабилизированный сигнал +12В без пульсаций.

В: Правда ли, что толстый коаксиальный кабель лучше обычного желтого тюльпана?
О: Да. Дешевые RCA-кабели не имеют нормального экранирования, поэтому собирают наводки (помехи) от бензонасоса и генератора. Толстый экранированный кабель сохранит качество сигнала AHD 1080p на всем протяжении салона.

В: Магнитола пишет "Нет сигнала" только при нажатии на тормоз. Почему?
О: Лампы стоп-сигнала забирают на себя большой ток. Если масса (минус) камеры и задних фонарей закреплена на одном ржавом болту, происходит "просадка" напряжения, и камера отключается. Зачистите контакты массы на кузове.
