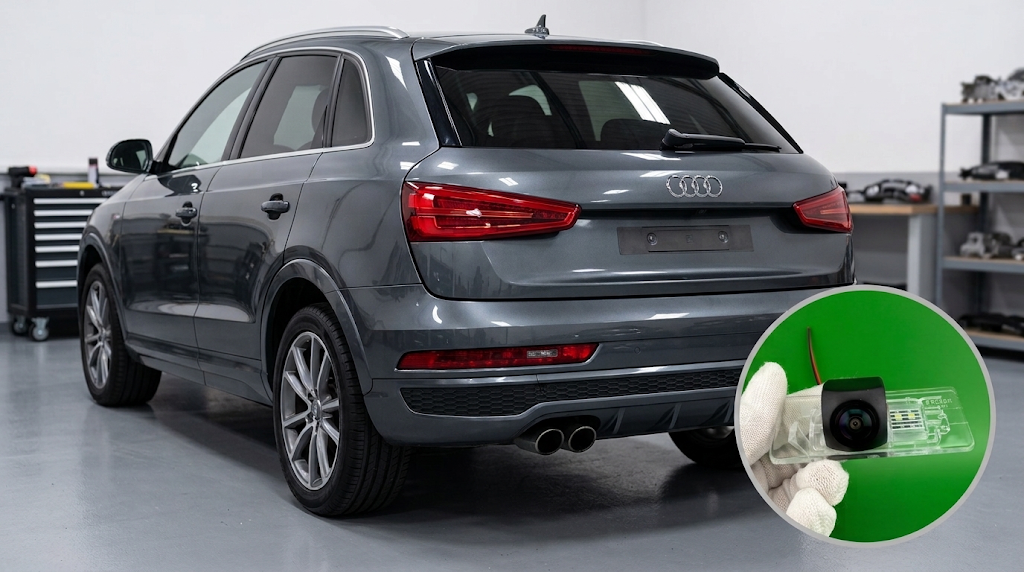

В данной статье мы рассмотрим процесс установки камеры заднего вида на автомобиль Audi Q3 / RS Q3 (кузов 8U) (2011–2018 годов выпуска). Камера устанавливается в штатное место — в плафон подсветки государственного регистрационного знака (номера) автомобиля.
📋 01. Какая магнитола стоит у вас
Данная камера работает исключительно в цифровом формате AHD. Для корректного вывода изображения ваше головное устройство должно поддерживать формат AHD 720/1080. Камера передает изображение высокой четкости, однако имеет строгие технические ограничения по совместимости с аналоговыми и базовыми мультимедийными системами.
⚠ Внимание: Камера является строго AHD-устройством. Она ВООБЩЕ не поддерживается зеркалами-регистраторами, а также базовыми магнитолами TEYES CC2L, TEYES X1 (Wi-Fi), TEYES MAX CC, PIONEER, JVC, CLARION, ALPINE. Зеленый провод на проводке камеры НЕ переводит её в аналоговый режим (CVBS), а служит исключительно для переключения между разрешениями AHD 720p и 1080p.
Совместимость камеры:
- Android-магнитолы с поддержкой AHD 1920x1080 / 720p
- TEYES CC2L, X1 (Wi-Fi), MAX CC — НЕСОВМЕСТИМО
- Зеркала заднего вида с монитором — НЕСОВМЕСТИМО
- Магнитолы Pioneer, JVC, Clarion, Alpine — НЕСОВМЕСТИМО
- Штатные магнитолы (OEM) без видеоинтерфейса или замены ГУ — НЕСОВМЕСТИМО

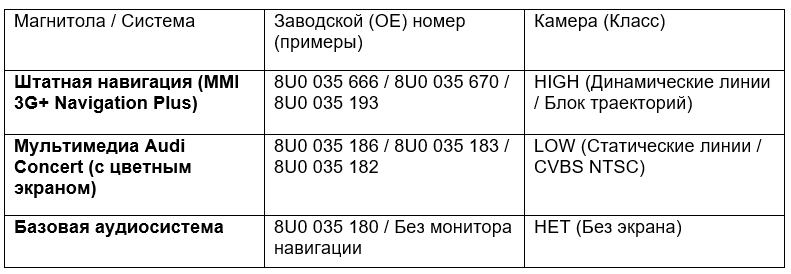

Штатные магнитолы и OE-номера
Комплектации Audi Q3 (8U) оснащались различными головными устройствами (MMI 3G Navigation Plus, Concert / Symphony). Ниже приведен расширенный список оригинальных партномеров (OE). Заводские системы Audi VAG не поддерживают цифровой сигнал AHD напрямую.
Для работы со штатными дисплеями MMI / Concert данная камера не подойдет без специального видеоинтерфейса (CAN-адаптера с поддержкой AHD), так как оригинальные системы Audi (в том числе класс HIGH с блоком динамических траекторий) работают с аналоговым сигналом CVBS, а эта камера передает исключительно цифровой сигнал AHD. Идеальным решением является установка современной Android-магнитолы (в штатное посадочное место экрана) через переходную проводку.
📦 02. Какая камера была выбрана

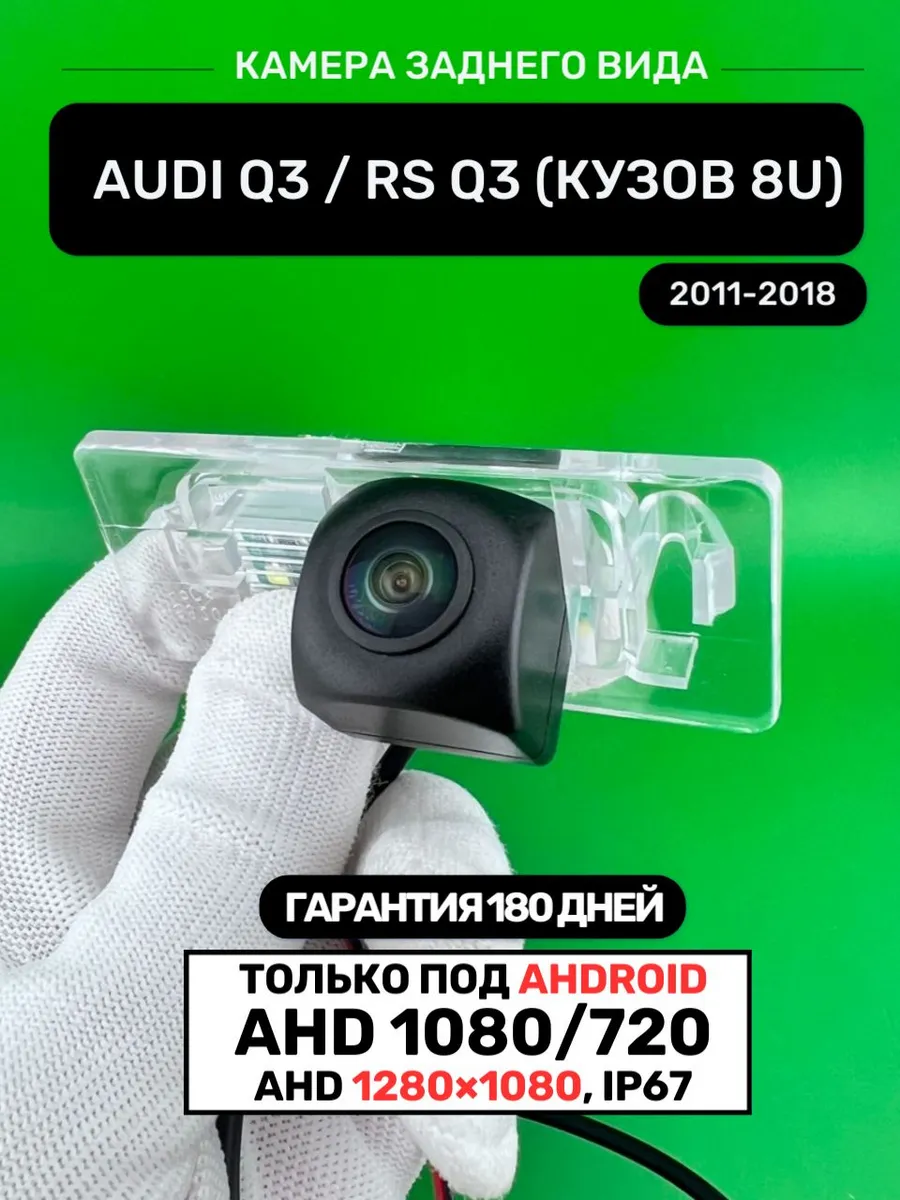

Для установки была выбрана специализированная камера заднего вида от магазина «Батя Рулит». Место установки: в плафон подсветки государственного регистрационного знака (номера) автомобиля.
Камера заднего вида Audi Q3 (2011-2018) — Ozon
Камера заднего вида Audi Q3 (2011-2018) — WB
Технические характеристики:
- Разрешение: FULL HD 1920 x 1080 для Android
- Питание камеры: 12 В
- IP-защита: IP67
- Место установки: в плафон подсветки государственного регистрационного знака (номера) автомобиля
- Дополнительно: Зелёный провод отвечает за переключение режима работы формат AHD 720/1080
🛠 03. Установка
- Шаг 1. Подготовка. Отключите минусовую клемму аккумулятора. Подготовьте пластиковые лопатки и биты Torx для демонтажа обшивки пятой двери Audi Q3.
- Шаг 2. Доступ к месту установки. Откройте багажную дверь, снимите лючок аварийного знака, выкрутите крепежные винты Torx и аккуратно снимите внутреннюю пластиковую обшивку крышки багажника, отщелкивая металлические фиксаторы.
- Шаг 3. Установка камеры (4-pin). Извлеките штатный плафон подсветки государственного номера. Установите на его место корпус камеры заднего вида. Подключите штатный патрон подсветки (или переставьте лампу/подключите встроенный диод корпуса камеры) для сохранения подсветки номера без ошибок по лампам. Соедините 4-pin разъем камеры с основным кабелем проводки.
- Шаг 4. Настройка разрешения (Зеленый провод). Зелёный провод отвечает за переключение режима работы формат AHD 720/1080. Разрежьте его, если ваша Android-магнитола поддерживает только формат AHD 720p.
- Шаг 5. Прокладка видеокабеля. Протяните проводку через штатную резиновую гофру между крышкой багажника и кузовом автомобиля, затем проложите кабель по порогу или под потолочной обшивкой к центральной консоли.
🔌 04. Подключение к магнитоле (Только для Android-устройств)
- Шаг 1. Найти видеовход и провод REV. На косе проводки Android-магнитолы найдите вход тюльпан CAM-IN (Back Camera) и управляющий провод REVERSE (Back).
- Шаг 2. Питание от фонаря ЗХ (+12 В через реле). Подключите питание камеры к цепи заднего хода. Внимание: в автомобилях VAG (Audi Q3) питание фонарей управляется импульсным сигналом (ШИМ / контроль ламп). Для стабильной работы камеры без помех и черного экрана на заведенном моторе необходимо подключить камеру через реле с диодом или специальный фильтр-выпрямитель питания.
- Шаг 3. Завести RCA тюльпан. Подключите желтый RCA-разъем видеокабеля во вход CAM-IN на вашей магнитоле.
- Шаг 4. Подключить trigger. Красный сигнальный провод (trigger) на видеокабеле со стороны магнитолы соедините с проводом REVERSE из косы головного устройства.
- Шаг 5. Настройки магнитолы. Зайдите в заводские настройки (Factory settings) вашей Android-магнитолы, выберите тип видеосигнала задней камеры и выставьте AHD 1080p 25fps (или AHD 720p 25fps при разрезанной петле).
Схема подключения:
❓ 05. Частые вопросы
- В: Камера показывает черный экран или рябь на штатном экране MMI / Concert, что делать?
О: Штатная система Audi Q3 не поддерживает прямой цифровой сигнал AHD. Данная камера работает исключительно в формате AHD 720/1080 от 12В. Требуется установка современной Android-магнитолы.
- В: Подойдет ли камера к магнитоле TEYES CC2L?
О: Нет, камера не работает с магнитолами TEYES CC2L, TEYES X1 (Wi-Fi), TEYES MAX CC, PIONEER, JVC, CLARION, ALPINE, так как эти устройства не поддерживают данный AHD-сигнал.
- В: Зачем нужен зеленый провод на проводке камеры?
О: Зелёный провод отвечает за переключение режима работы формат AHD 720/1080. Он не делает сигнал аналоговым (CVBS), а лишь меняет цифровое разрешение.
- В: Будут ли работать динамические линии разметки (как в штатной HIGH системе MMI)?
О: При подключении к Android-магнитоле с CAN-адаптером для платформы Audi PQ35/VAG динамические траектории формируются самим головным устройством на основе датчика угла поворота руля. Камера передает детализированное изображение 1920x1080.
