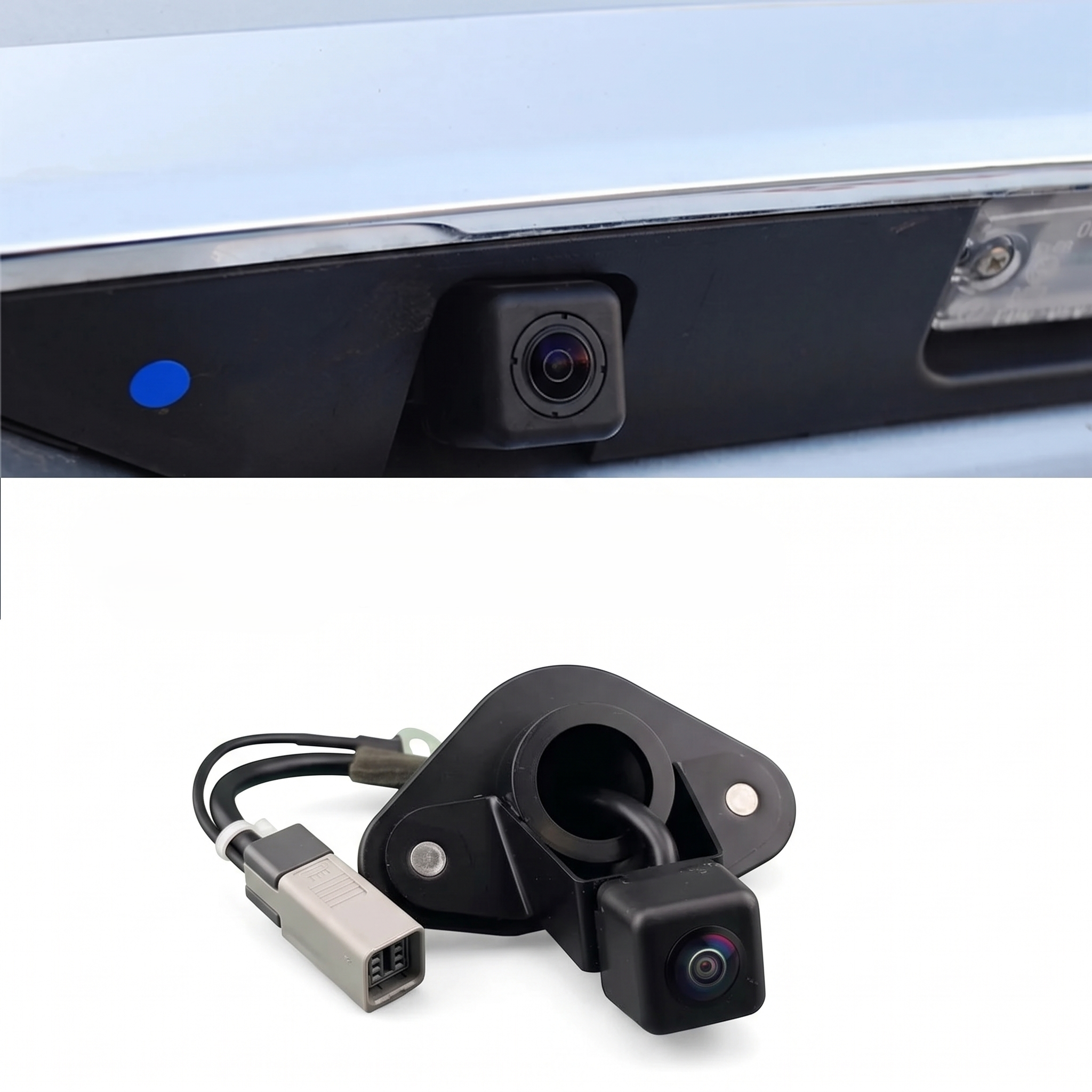

В данной статье мы рассмотрим процесс замены и установки оригинальной камеры заднего вида на автомобиль Subaru Legacy (2009-2014 годов выпуска). Камера устанавливается в штатное заводское место — в крышку багажника (пятую дверь) снаружи автомобиля, под декоративную накладку (саблю), расположенную над номерным знаком.
📋 01. Какая магнитола стоит у вас
Эта конкретная камера является специализированной заменой (стандарт PLUG AND PLAY) оригинальной штатной камеры, и изначально она предназначена для прямого подключения к заводской (родной) магнитоле Subaru.
⚠ Внимание: Номер вашей старой заводской камеры должен строго совпадать с нашим номером, иначе камера не будет работать. Перед покупкой обязательно демонтируйте неисправную деталь и сверьте партномер!

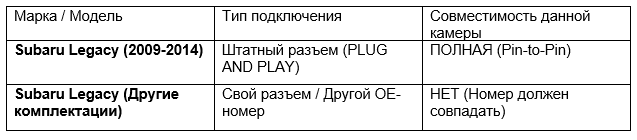

Совместимость камеры:
✅ Заводская магнитола Subaru Legacy (при совпадении номера)
❌ Автомобили с другим оригинальным номером камеры
❌ Установка «с нуля» на автомобили, где камеры никогда не было (без переделки проводки)
Штатные камеры Subaru
Комплектации Subaru Legacy оснащались различными камерами в зависимости от рынка сбыта (Япония, Европа, США). Распиновка колодки у них может отличаться.
📦 02. Какая камера была выбрана

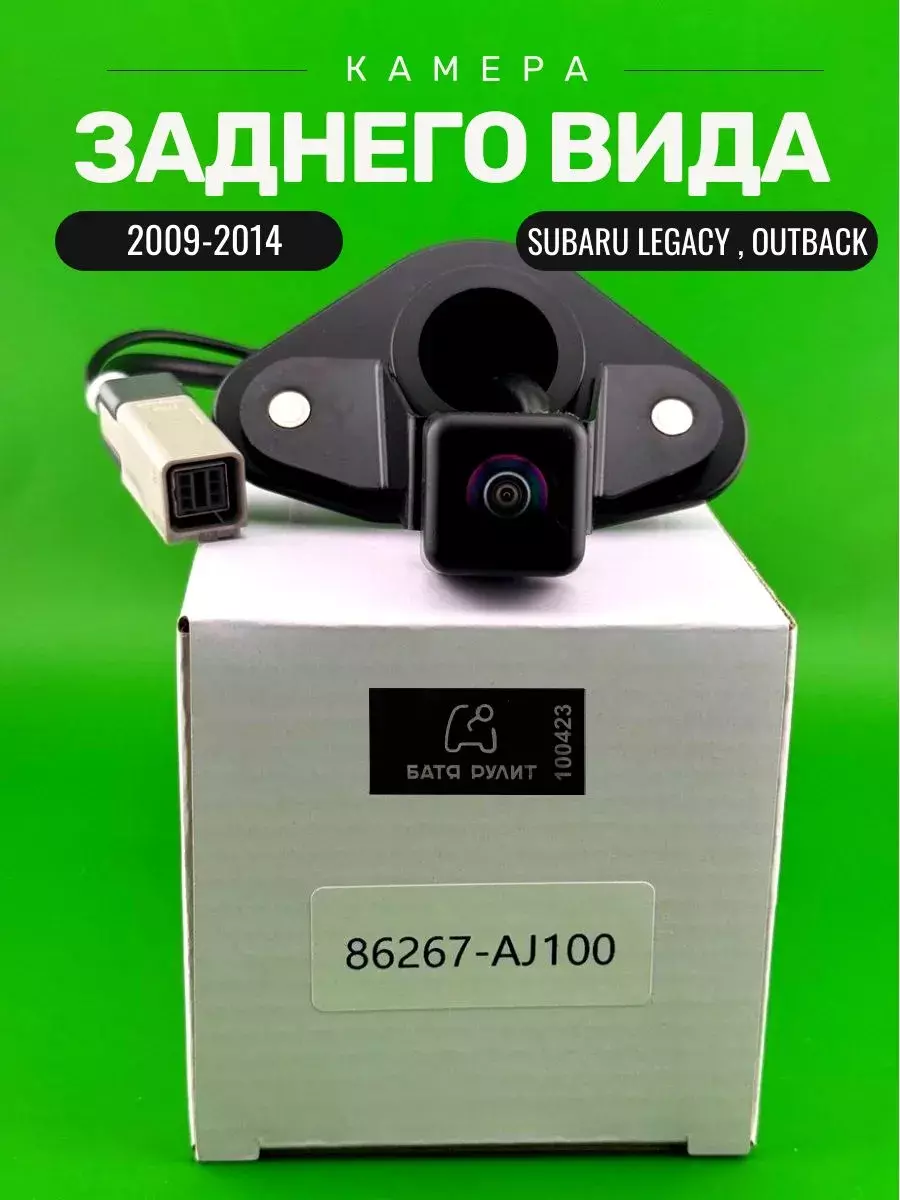

Для установки была выбрана специализированная штатная камера заднего вида от магазина «Батя Рулит». Место установки: в крышку багажника (пятую дверь) снаружи автомобиля, под декоративную накладку (саблю), расположенную над номерным знаком.
Штатная камера Subaru Legacy — Ozon
Штатная камера Subaru Legacy — WB
Штатная камера Subaru Legacy — Наш сайт
Технические характеристики:
Разрешение: 1280x720
Особенность: Замена оригинальной камеры (PLUG AND PLAY / ШТАТНАЯ)
IP-защита: IP67
Место установки: В крышку багажника снаружи, под декоративную саблю над номером
🛠 03. Установка
Шаг 1. Подготовка. Отключите минусовую клемму аккумулятора. Подготовьте пластиковые лопатки для демонтажа обшивки пятой двери Subaru Legacy.
Шаг 2. Снятие обшивки. Аккуратно снимите внутреннюю пластиковую обшивку багажной двери, выкрутив крепежные винты и отщелкнув клипсы.
Шаг 3. Демонтаж накладки (сабли). Открутите гайки крепления внешней декоративной накладки (сабли), расположенной над номерным знаком, и аккуратно снимите её, чтобы получить доступ к камере.
Шаг 4. Замена камеры. Открутите неисправную заводскую камеру от кронштейна. Установите новую камеру строго в штатное место под саблю и надежно зафиксируйте.
Шаг 5. Сборка. Установите декоративную планку обратно на крышку багажника и затяните гайки крепления.
🔌 04. Подключение к заводской магнитоле
Шаг 1. Подключение разъема (Pin-to-Pin). Так как эта конкретная камера — прямая PLUG AND PLAY замена оригинальной штатной камеры, вам не нужно прокладывать новые видеокабели через весь салон. Просто соедините штекер новой камеры с оригинальным заводским разъемом внутри крышки багажника.
Шаг 2. Проверка работы. Подключите аккумулятор, включите зажигание и переведите селектор КПП в положение заднего хода (R). На экране штатной магнитолы должно появиться изображение.
Шаг 3. Финальная сборка. Если камера выводит изображение корректно, установите внутреннюю обшивку крышки багажника на место.
❓ 05. Частые вопросы
В: Нужно ли тянуть тюльпан RCA через весь салон к магнитоле?
О: Нет. Эта конкретная камера является штатной заменой (PLUG AND PLAY) и подключается в заводской разъем, расположенный прямо в крышке багажника.
В: Будет ли работать камера, если у меня другой номер оригинальной детали?
О: Нет. Номер камеры должен строго совпадать с нашим номером, иначе камера не будет работать из-за разницы в распиновке колодки.
В: Нужно ли что-то сверлить или дорабатывать для установки?
О: Камера устанавливается bolt-on (без доработок) в крышку багажника (пятую дверь) снаружи автомобиля, под декоративную накладку (саблю), расположенную над номерным знаком, на место старой заводской камеры.
