Здорово, мужики! На связи Батя. Зима для автомобильной оптики — это не просто холод, это настоящий полигон на выживание. За бортом -25°C, корма заляпана снежно-солевой кашей, и вы заезжаете в теплый бокс автомойки, где температура +10°C, а мойщик лупит по камере струей воды под 150 бар. Через пару недель картинка мутнеет, линза запотевает изнутри, а потом экран мультимедиа выдает черный квадрат. Сегодня по-мужски и на пальцах разберем физику термошока, эффект «насоса» дешевых герметиков и то, как профессиональная заливка оптическим компаундом намертво защищает чип от дорожной химии.
📋 01. Физика термошока: перепад от -25°C до +10°C и точка росы
Смотрите, какая физика происходит в металле и воздухе. Когда машина идет по трассе в мороз -25°C, корпус камеры, крепеж и провода промерзают насквозь. Если внутри камеры осталась хоть капля воздуха — этот воздух тоже остывает, а его давление резко падает. В школьном курсе физики это закон Шарля: температура падает — давление падает. Внутри образуется область пониженного давления (разрежение).
Заезжаете на мойку: температура резко подскакивает до +10°C, влажность воздуха достигает 95–99%, а струя воды под давлением сбивает налипшую грязь. На границе холодной линзы и теплого влажного бокса моментально возникает эффект точки росы. Если корпус имеет малейшую микрощель, камера работает в точности как насос — она с силой втягивает внутрь себя окружающую влагу вместе с моющей химией и солевыми испарениями. Капли оседают на внутренней стороне оптической линзы, и вытереть их тряпкой снаружи уже невозможно.
📦 02. Почему дешевый герметик трескается на морозе

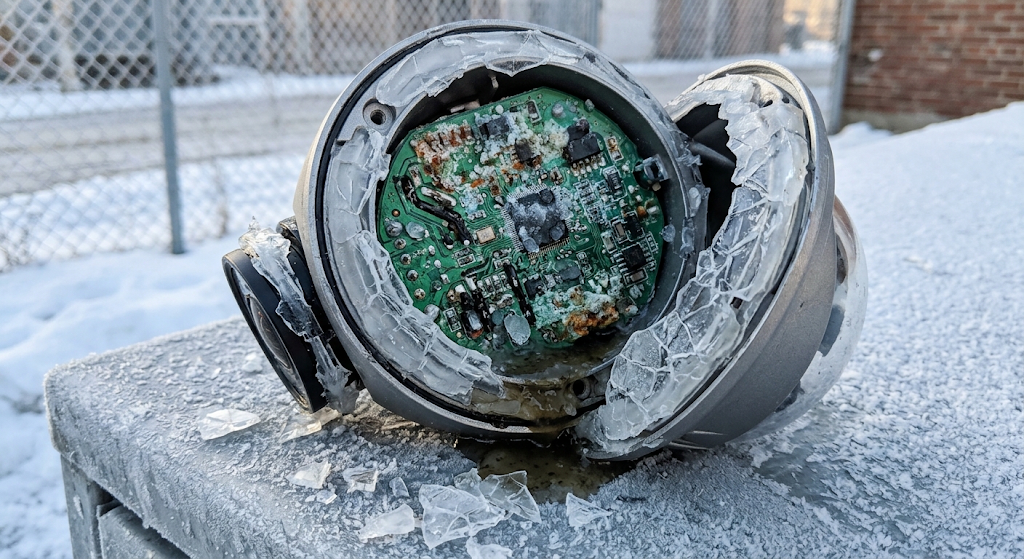

Большинство копеечных китайских камер собираются на обычном силиконовом или ацетатном герметике. В тепле он вроде бы держит, но на морозе в -25°C наступает суровая реальность химических свойств полимеров:
- Потеря эластичности и стеклование. При температурах ниже -15°C бытовой силикон дубеет, теряет гибкость и превращается в хрупкое вещество, похожее на пластмассу.
- Разница коэффициентов теплового расширения. Металлический корпус камеры, стеклянная линза и дешевый герметик сжимаются на холоде с разной скоростью. Металл сужается быстрее, в швах герметика возникают колоссальные механические напряжения, и силикон отслаивается от стенок, образуя микротрещины.
- Втягивание химического коктейля. Через эти микротрещины внутрь проникает агрессивный рассол с зимних дорог — хлориды натрия и кальция, антигололедные реагенты и щелочная пена с мойки. На печатной плате моментально стартует электрохимическая коррозия: разъедает SMD-компоненты, отгнивают микроскопические ножки процессора DSP, а дорожки питания превращаются в зеленую труху.
🛠 03. Заводская заливка компаундом: технология Бати

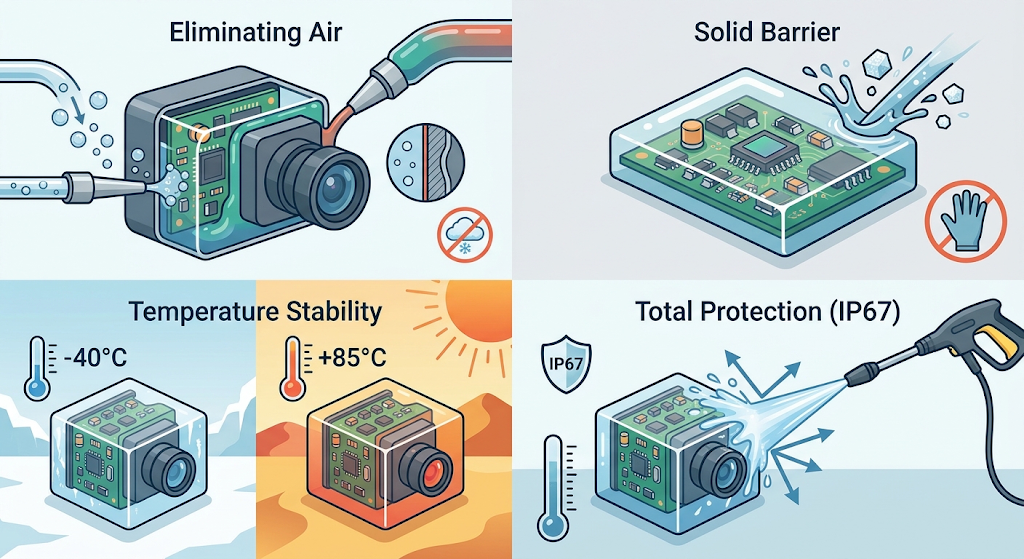

Как победить физику? Исключить саму причину проблемы — убрать воздух из корпуса на стадии производства! В проверенных универсальных камерах от «Батя Рулит» применяется промышленная монолитная заливка электронных компонентов высокомолекулярным полимерным компаундом:
- Отсутствие воздушной камеры внутри. В корпусе просто нет воздуха! Нет воздуха — нет конденсата, нет падения давления и нет эффекта вакуумного насоса. Физически нечему запотевать перед матрицей.
- Монолитный барьер от реагентов и солей. Компаунд обволакивает плату, сенсор и места пайки проводов единым сплошным слоем. Даже если вы ежедневно гоняете по каше из дорожных реагентов, солевой раствор не контактирует с электроникой.
- Устойчивость к перепадам температур от -40°C до +85°C. Специальный компаунд сохраняет стабильную молекулярную структуру, не трескается на сильном морозе и не плывет в летнюю жару на раскаленном багажнике.
- Полная защита по стандарту IP67. Мойка высокого давления Karcher с расстояния в несколько сантиметров для такого монолитного узла абсолютно безопасна.
🔌 04. Универсальная металлическая камера заднего вида Батя Рулит

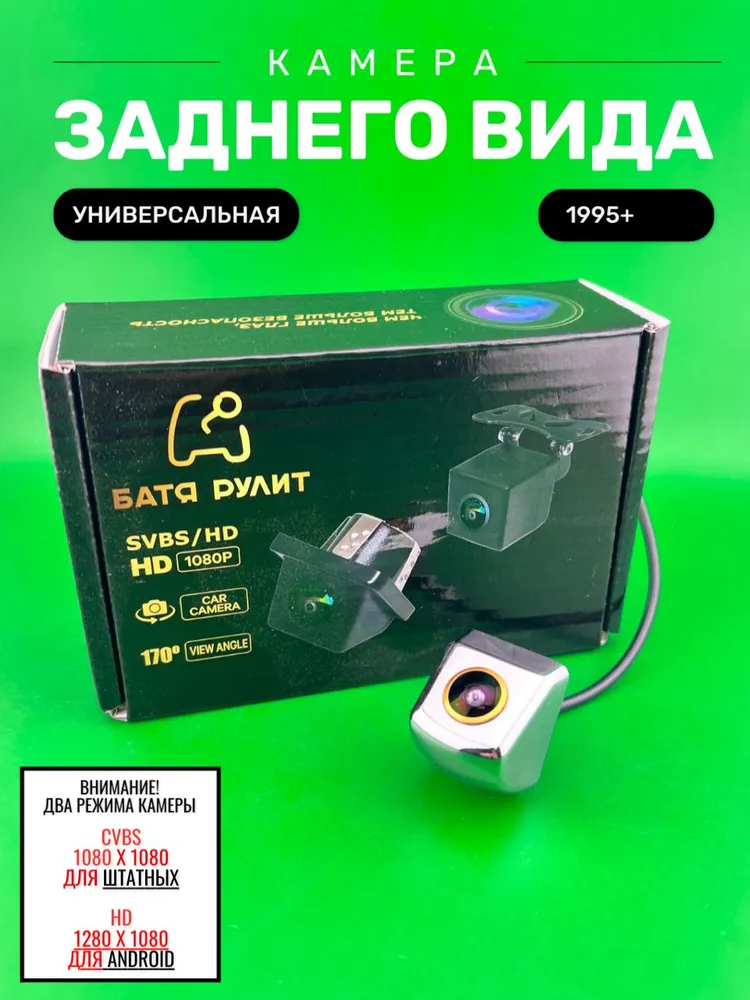

Для надежной круглогодичной эксплуатации берем универсальную металлическую камеру заднего вида повышенной прочности от «Батя Рулит». Мощный алюминиевый корпус, линза из закаленного оптического стекла и заводская заливка компаундом.
Универсальная камера заднего вида (Металл, AHD/CVBS) — Ozon
Универсальная камера заднего вида (Металл, AHD/CVBS) — WB
Технические характеристики:
- Корпус: Металлический сплав высокой прочности, монолитная заливка компаундом
- Защита от влаги и пыли: IP67 (полная герметичность, керхера и термошока не боится)
- Режимы работы (2 режима): 1. CVBS 1080 x 1080 для штатных магнитол / Teyes CC2L / зеркал. 2. FULL HD 1280 x 1080 для современных Android-систем
- Переключение режимов: Зелёный провод отвечает за переключение. В исходном состоянии — AHD Full HD 1080p. Обрезаем (размыкаем) зелёный провод — камера переключается в режим CVBS
- Питание: 12 В
⚠ Батино предупреждение: Камера не работает с зеркалами, с магнитолами TEYES CC2L, TEYES X1 (Wi-Fi), TEYES MAX CC, PIONEER, JVC, CLARION, ALPINE в режиме AHD 1080! Чтобы она заработала с этими устройствами, её обязательно нужно переключить в режим CVBS (нужно обрезать зелёный провод, и камера мгновенно перейдет в классический аналоговый стандарт).
❓ 05. Пошаговый монтаж и подключение проводки
- Шаг 1. Подготовка в гараже. Откидываем минусовую клемму аккумулятора. Подготавливаем шуруповерт с фрезой (для глазка) или отвертку под саморезы (для бабочки), пластиковые съемники обшивки багажника.
- Шаг 2. Закрепление камеры. Фиксируем камеру выбранным способом — прикручиваем кронштейн-бабочку над номером либо засверливаем коронкой отверстие в сабле/бампере и защелкиваем корпус-глазок.
- Шаг 3. Выбор видеостандарта (Зеленый провод). Если подключаем к современной Android-магнитоле с поддержкой AHD — провод оставляем целым. Если на борту Teyes CC2L, Pioneer, Alpine или зеркало — аккуратно перекусываем зеленую петлю и изолируем концы для включения режима CVBS.
- Шаг 4. Подключение питания. Черный провод сажаем на надежную массу кузова (GND), красный провод соединяем с плюсовым проводом фонаря заднего хода (+12 В).
- Шаг 5. Прокладка кабеля и подключение к магнитоле. Протягиваем кабель через резиновую гофру багажника и далее по порогам салона до торпедо. Желтый RCA-тюльпан вставляем в разъем CAM-IN магнитолы, а красный отросток (триггер) соединяем с управляющим проводом REVERSE.
- Шаг 6. Проверка и финальная сборка. Накидываем клемму АКБ, включаем зажигание и втыкаем заднюю передачу. Картинка сочная, четкая и не боится ни мороза, ни зимних моек. Собираем обшивку крышки багажника на штатные клипсы.

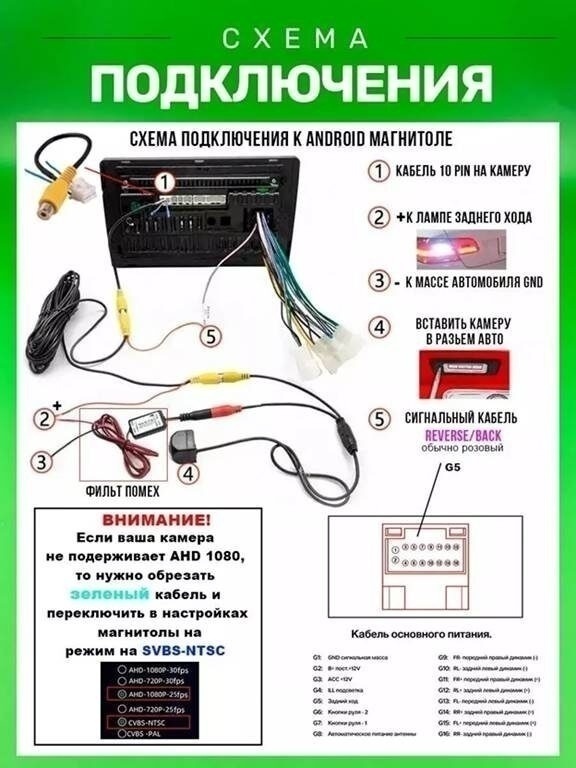

Схема подключения проводов:
🏁 06. Частые вопросы Бате
- В: Батя, подключил к Teyes CC2L (или зеркалу), а экран синий или черный. Камера бракованная?
О: Камера живее всех живых! Камера не работает с зеркалами и с магнитолами TEYES CC2L, TEYES X1 (Wi-Fi), TEYES MAX CC, PIONEER, JVC, CLARION, ALPINE в режиме AHD 1080. Обрежьте зеленый кабель, перезагрузите магнитолу по питанию — камера переключится в режим CVBS, и изображение моментально появится на экране.
- В: Почему старая камера внутри запотела, хотя на коробке тоже было написано IP67?
О: На заборе тоже написано! Дешевый китайский силикон внутри корпуса на морозе -25°C задубел, а на мойке горячая вода под давлением создала вакуумный эффект насоса и затянула влагу внутрь полого корпуса. В нашей камере полый объем полностью залит оптическим компаундом — там нет воздуха, конденсироваться нечему.
- В: Какой вариант монтажа надежнее: бабочка или глазок?
О: Оба варианта надежные! Бабочка ставится за 10 минут на два самореза без сверления больших дыр. Глазок требует сверления фрезой, но сидит заподлицо и выглядит как родная заводская оптика. Выбирайте под свой кузов и вкус.
