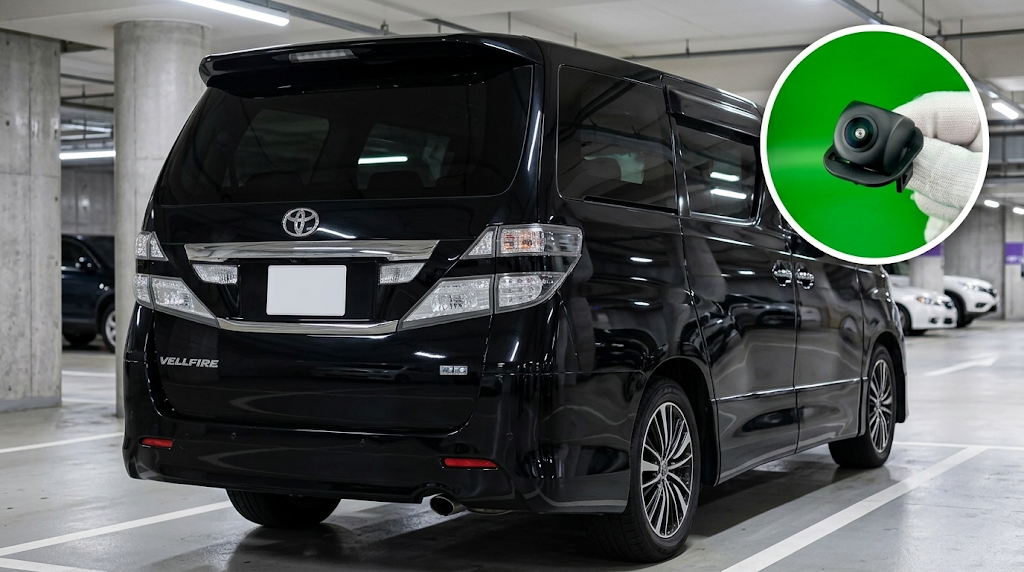

Здорово, мужики! На связи Батя. Сегодня разберем грамотную установку четкой цифровой камеры заднего вида на премиальный японский минивэн Toyota Alphard и Vellfire в кузове ANH20 (2008–2015 годов выпуска). Лайнер роскошный, комфорт бизнес-класса, но габариты у него монументальные: корма огромная, задняя дверь высокая, и парковаться в тесных дворах или ночью без соколиного зрения сзади — настоящее испытание. Будем выводить сочную цифровую картинку высокой четкости на современную Android-магнитолу: всё по-мужски, без лишней головной боли, соплей на скрутках и синей изоленты. Место установки — вместо одного из двух плафонов подсветки номера.
📋 01. Какая магнитола стоит у вас
Слушай сюда внимательно! Данная камера работает исключительно по современному цифровому стандарту AHD. Для корректной работы магнитола должна поддерживать формат AHD 720/1080. Модуль транслирует чистый видеопоток Full HD 1920x1080, однако имеет строгие технические ограничения по совместимости со старыми аналоговыми устройствами и салонными зеркалами.
⚠ Батино предупреждение: Камера является строго AHD-устройством. Она не работает с зеркалами, с магнитолами TEYES CC2L, TEYES X1(Wi - Fi), TEYES MAX CC, PIONEER, JVC, CLARION, ALPINE. Зелёный провод отвечает за переключение режима работы формат AHD 720/1080 — он НЕ переводит камеру в аналоговый сигнал (CVBS), а лишь переключает цифровое разрешение между 1080p и 720p!
Совместимость камеры:
- Android-магнитолы с поддержкой стандартов AHD 1920x1080 / 720p
- TEYES CC2L, TEYES X1 (Wi-Fi), TEYES MAX CC — НЕСОВМЕСТИМО
- Зеркала заднего вида со встроенным монитором — НЕСОВМЕСТИМО
- Магнитолы Pioneer, JVC, Clarion, Alpine — НЕСОВМЕСТИМО
- Заводские аналоговые магнитолы Toyota (6V NTSC) без поддержки AHD — НЕСОВМЕСТИМО (AHD-сигнал не поддерживается)
Штатные магнитолы и комплектации

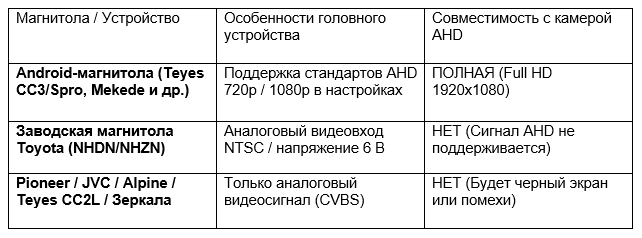

На праворульных Toyota Alphard / Vellfire 20 кузова с завода устанавливались головные устройства NHZN / NHDN или заводская мультимедиа с питанием камеры 6 Вольт и аналоговым видео NTSC. Цифровой формат AHD Full HD 1080p полноценно раскрывается только в связке с современной Android-магнитолой. Сверяйтесь с таблицей:
📦 02. Какая камера была выбрана

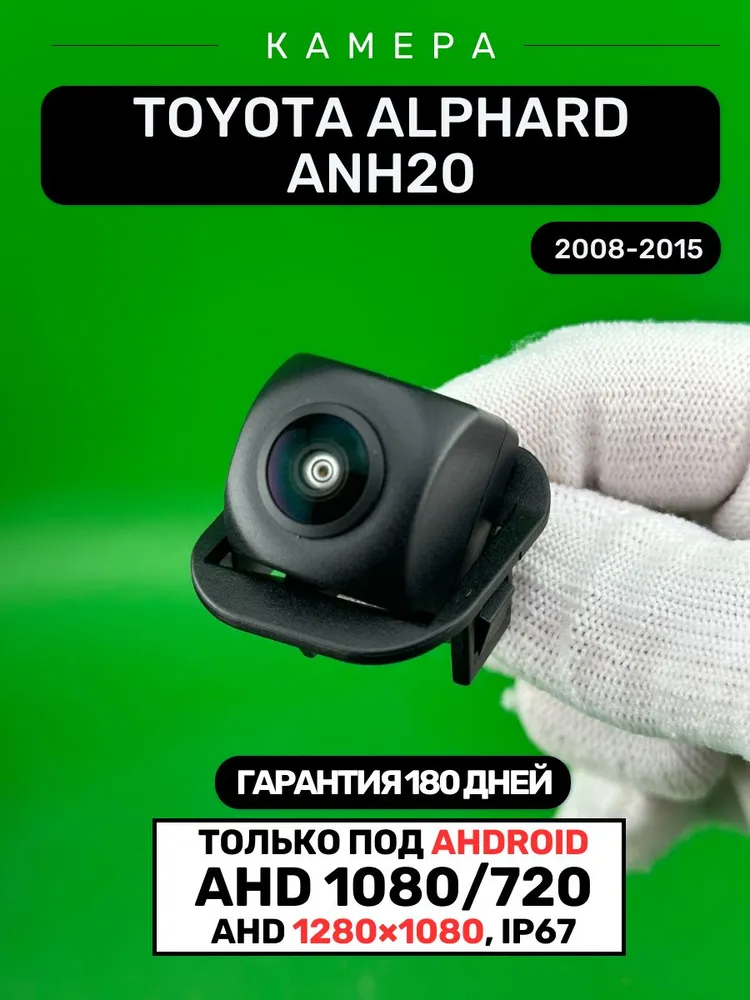

Берем добротную камеру от «Батя Рулит». Корпус герметичный, оптическая линза стойкая к зимним дорожным реагентам, пыли, грязи и мойке под высоким давлением. Место установки: вместо одного из двух плафонов подсветки номера.
Камера заднего вида Toyota Alphard / Vellfire ANH20 — Ozon
Камера заднего вида Toyota Alphard / Vellfire ANH20 — WB
Технические характеристики:
- Разрешение видео: 1 режим камер: 1. FULL HD 1920 x 1080 для Android
- Защита от влаги и пыли: IP67 (полная влагозащита, керхера не боится)
- Настройка режима: Зелёный провод отвечает за переключение режима работы формат AHD 720/1080
- Питание: 12 В
- Место установки: вместо одного из двух плафонов подсветки номера
🛠 03. Установка по-мужски
- Шаг 1. Подготовка в гараже. Скидываем минусовую клемму аккумулятора — обесточить бортовую сеть перед работой с проводкой строго обязательно. Вооружитесь набором пластиковых лопаток для клипс и отверткой.
- Шаг 2. Разбор обшивки двери багажника. Открываем массивную пятую дверь Alphard / Vellfire. Пластиковыми съемниками аккуратно поддеваем и снимаем внутренние панели обшивки двери багажника, отщелкивая пистоны по периметру и освобождая доступ к нише плафонов подсветки номера.
- Шаг 3. Демонтаж штатного плафона и монтаж камеры. Отщелкиваем один из двух штатных плафонов подсветки номера и извлекаем патрон с лампой. Новая камера Бати монтируется вместо одного из двух плафонов подсветки номера, четко защелкиваясь в заводской посадочный паз. Лампу подсветки переставляем в специальное гнездо на корпусе камеры, сохраняя равномерное освещение госномера.
- Шаг 4. Настройка разрешения (Зеленый провод). Зелёный провод отвечает за переключение режима работы формат AHD 720/1080. Для вывода максимальной четкости Full HD 1920x1080 петлю оставляем целой (провод замкнут). Если мультимедиа поддерживает только AHD 720p — перекусываем (размыкаем) зеленую петлю.
- Шаг 5. Прокладка сигнального кабеля. Протягиваем проводку через резиновую защитную гофру двери багажника в кузов минивэна, а затем аккуратно прокладываем трассу по порогам под пластиковыми накладками салона вперед к панели приборов.
🔌 04. Подключение к магнитоле (Только для Android)
- Шаг 1. Поиск разъемов на магнитоле. На задней колодке Android-магнитолы находим желтый тюльпан CAM-IN (Back Video) и управляющий провод возбуждения REVERSE (Back).
- Шаг 2. Подключение питания (+12 В и масса). Питание камеры подключаем к цепи фонаря заднего хода: черный провод сажаем на надежную массу кузова (GND), красный провод соединяем с плюсовым проводом лампы заднего хода (+12 В).
- Шаг 3. Подключение видеосигнала (RCA). Желтый штекер тюльпан вставляем в видеовход CAM-IN на корпусе Android-магнитолы.
- Шаг 4. Подключение сигнального провода (Trigger). Красный отросток (триггер) на видеокабеле со стороны магнитолы соединяем с проводом REVERSE для автоматического переключения дисплея при включении задней передачи.
- Шаг 5. Настройки стандарта в Android. Накидываем клемму АКБ, включаем зажигание, заходим в настройки Android-магнитолы (Заводские настройки / Камера заднего вида) и выставляем формат AHD 1080p 25fps (или AHD 720p). Проверяем картинку и возвращаем карту двери багажника на штатные пистоны.
Схема подключения:
❓ 05. Частые вопросы Бате
- В: Батя, экран темный или идет рябь, что не так?
О: Проверь настройки магнитолы! Камера работает по цифровому стандарту AHD. Зайди в заводские настройки головного устройства и вручную выставь формат AHD 1080p (или AHD 720p). На стандартном режиме CVBS/NTSC изображения не будет.
- В: Будет ли эта камера работать с магнитолой TEYES CC2L или обычным зеркалом?
О: Нет, мужики! Камера не работает с зеркалами, с магнитолами TEYES CC2L, TEYES X1 (Wi-Fi), TEYES MAX CC, а также PIONEER, JVC, CLARION, ALPINE. Им требуется аналоговый сигнал, а у нас честный цифровой AHD.
- В: Для чего нужен зеленый провод на кабеле?
О: Зелёный провод отвечает за переключение режима работы формат AHD 720/1080. Целый — Full HD 1920x1080, разомкнутый — AHD 720p. В аналоговый формат он камеру не переводит!
- В: Сложно ли ставить камеру вместо плафона?
О: Всё просто, как в аптеке! Камера выполнена в формате родного рассеивателя: старый плафон снял, новый корпус с камерой защелкнул. Никаких сверлений кузова и доработок напильником.
