В данной статье мы рассмотрим процесс замены и установки оригинальной камеры заднего вида на автомобиль Toyota FJ Cruiser (2009-2014 годов выпуска). Камера устанавливается в штатное заводское место — на кронштейн крепления запасного колеса на задней двери.
📋 01. Какая магнитола стоит у вас
Эта конкретная камера является специализированной заменой (стандарт PLUG AND PLAY) оригинальной штатной камеры Toyota. Изначально она предназначена для прямого подключения к заводской мультимедийной системе автомобиля.
⚠ Внимание: Номер вашей старой заводской камеры должен строго совпадать с нашим номером (86790-35040), иначе камера не будет работать. Перед покупкой обязательно демонтируйте неисправную деталь и сверьте партномер на корпусе!
Совместимость камеры:
- Штатная система Toyota FJ Cruiser (при совпадении оригинального номера 86790-35040)
- Автомобили с другим оригинальным номером камеры — НЕСОВМЕСТИМО
- Установка «с нуля» на автомобили, где камеры никогда не было — НЕСОВМЕСТИМО (без переделки проводки)

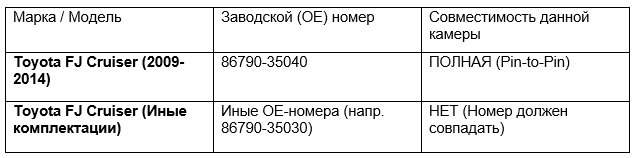

Штатные камеры и OE-номера
Комплектации Toyota FJ Cruiser (2009-2014) оснащались различными камерами в зависимости от рынка сбыта (США, Ближний Восток, внутренний рынок) и наличия мультимедийного дисплея в салонном зеркале заднего вида или на центральной консоли.
📦 02. Какая камера была выбрана

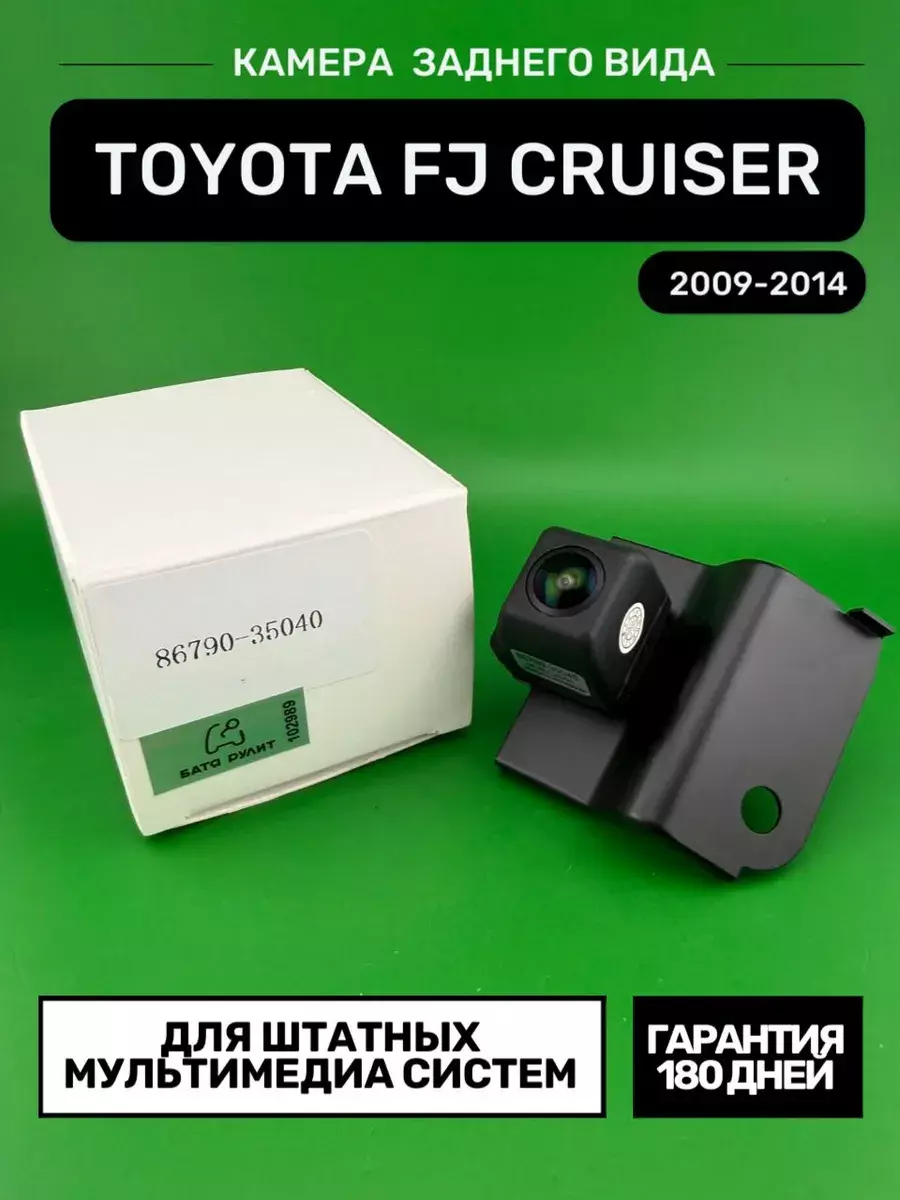

Для установки была выбрана специализированная штатная камера заднего вида от магазина «Батя Рулит». Место установки: на кронштейн крепления запасного колеса на задней двери.
Штатная камера Toyota FJ Cruiser (86790-35040) — Ozon
Штатная камера Toyota FJ Cruiser (86790-35040) — WB
Штатная камера Toyota FJ Cruiser (86790-35040) — Наш сайт
Технические характеристики:
- Разрешение: 720x480
- Особенность: Замена оригинальной камеры (PLUG AND PLAY / ШТАТНАЯ)
- IP-защита: IP67

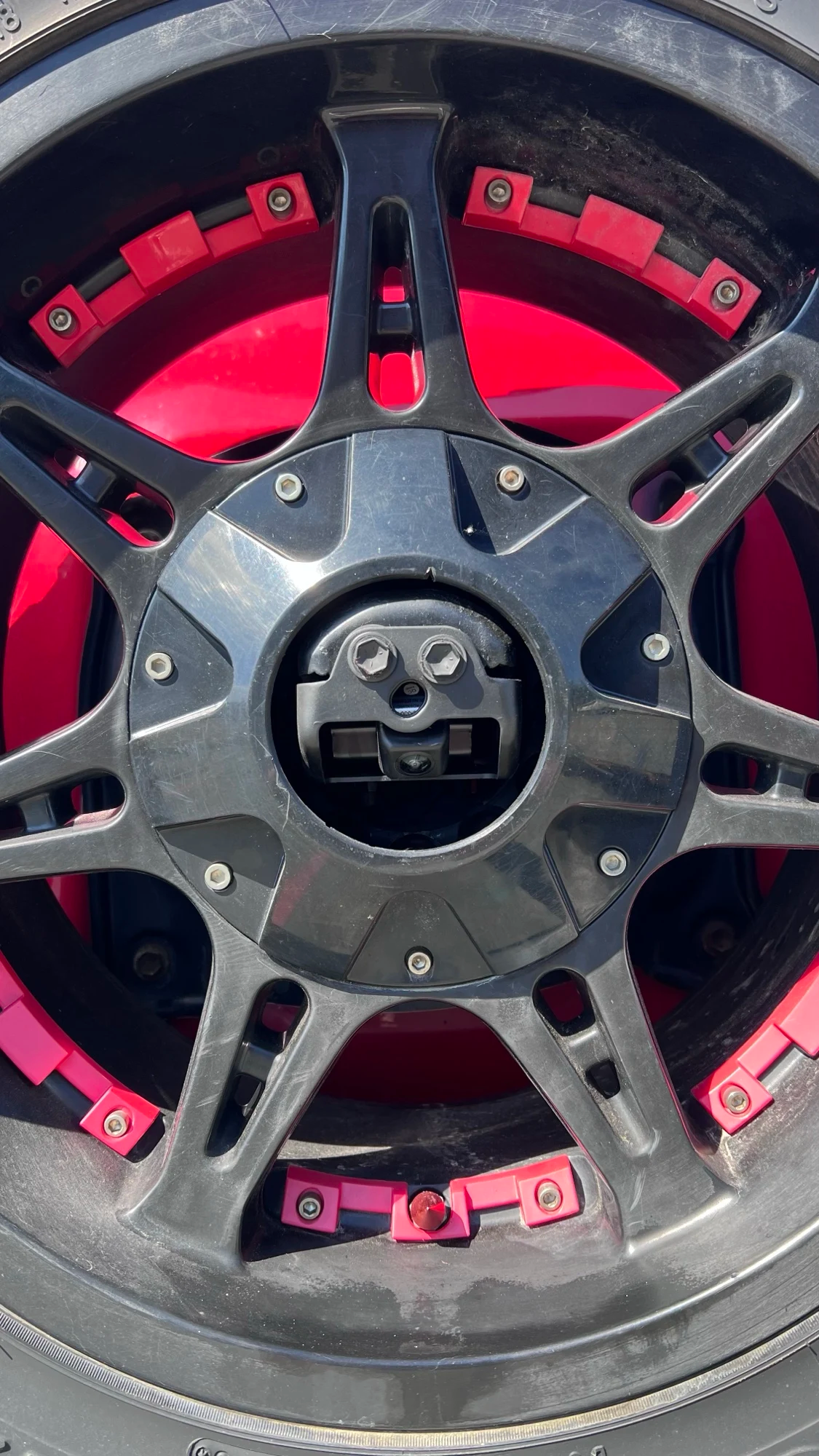

- Место установки: на кронштейн крепления запасного колеса на задней двери
🛠 03. Установка
- Шаг 1. Подготовка. Отключите минусовую клемму аккумулятора. Подготовьте инструмент (ключи, трещотку, пластиковые лопатки) для работы с задней распашной дверью Toyota FJ Cruiser.
- Шаг 2. Снятие запасного колеса. Для удобства доступа к кронштейну и проводке демонтируйте запасное колесо, закрепленное на задней двери автомобиля.
- Шаг 3. Демонтаж старой камеры. Открутите крепежные элементы неисправной штатной камеры, расположенной на кронштейне запасного колеса. Аккуратно извлеките корпус и отсоедините штатный разъем проводки.
- Шаг 4. Установка новой камеры (86790-35040). Установите новую камеру на штатное место на кронштейне запасного колеса и надежно зафиксируйте крепежом.
- Шаг 5. Сборка. Установите запасное колесо обратно на кронштейн двери и затяните гайки.
🔌 04. Подключение к заводской магнитоле
- Шаг 1. Подключение разъема (Pin-to-Pin). Так как эта конкретная камера — прямая PLUG AND PLAY замена оригинальной штатной камеры Toyota, вам не нужно прокладывать новые видеокабели (тюльпаны RCA) через весь салон. Просто соедините штекер новой камеры с оригинальным заводским разъемом на двери багажника.
- Шаг 2. Проверка работы. Подключите аккумулятор, включите зажигание и переведите селектор КПП в положение заднего хода (R). На дисплее (на центральной консоли или в салонном зеркале) должно появиться изображение.
- Шаг 3. Финальная проверка. Убедитесь в корректности вывода картинки и отсутствии помех.
❓ 05. Частые вопросы
- В: Нужно ли тянуть тюльпан RCA через весь салон к магнитоле?
О: Нет. Эта конкретная камера является штатной заменой (PLUG AND PLAY) и подключается в заводской разъем на кронштейне запасного колеса.
- В: Будет ли работать камера, если у меня другой номер оригинальной детали?
О: Нет. Номер камеры должен строго совпадать с нашим номером (86790-35040), иначе камера не будет работать из-за разницы в распиновке или вольтаже питания.
- В: Сложно ли менять камеру на FJ Cruiser самостоятельно?
О: Замена довольно проста, так как камера закреплена снаружи на кронштейне запаски, однако потребуется аккуратность при демонтаже колеса и отключении старого разъема.
