В данной статье мы рассмотрим процесс установки камеры заднего вида на автомобиль Toyota Land Cruiser Prado J150 (с 2009 года выпуска и новее). Камера устанавливается в штатное место — вместо одного из плафонов подсветки заднего номерного знака.
📋 01. Какая магнитола стоит у вас
Данная камера работает исключительно в цифровом формате AHD. Для корректного вывода изображения ваше головное устройство должно поддерживать формат AHD 720/1080. Камера передает изображение в высоком качестве, однако имеет строгие ограничения по совместимости с некоторыми видами нештатных систем.
⚠ Внимание: Камера является строго AHD-устройством. Она ВООБЩЕ не поддерживается зеркалами-регистраторами, а также базовыми магнитолами TEYES CC2L, TEYES X1 (Wi-Fi), TEYES MAX CC, PIONEER, JVC, CLARION, ALPINE. Зеленый провод на проводке камеры НЕ переводит её в аналоговый режим (CVBS), а служит исключительно для переключения между разрешениями AHD 720p и 1080p.
Совместимость камеры:
✅ Android-магнитолы с поддержкой AHD 1280x1080 / 720p
❌ TEYES CC2L, X1 (Wi-Fi), MAX CC
❌ Зеркала заднего вида с монитором
❌ Магнитолы Pioneer, JVC, Clarion, Alpine
❌ Штатные магнитолы (OEM) без замены ГУ

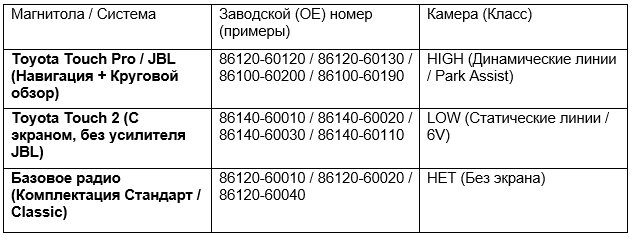

Штатные магнитолы и OE-номера
Комплектации Toyota Prado J150 (Стандарт, Комфорт, Элеганс, Престиж, Люкс) оснащались множеством вариаций штатных мультимедийных систем, включая системы JBL с круговым обзором и навигацией (Touch Pro) и стандартные Touch 2. Оригинальные системы не поддерживают цифровой сигнал AHD и работают с камерами на 6 Вольт.
Для работы со штатными дисплеями (Toyota Touch 2 / JBL) данная камера не подойдет, так как оригинальные системы Toyota понимают только аналоговый сигнал (CVBS) NTSC и подают на штатную камеру питание 6 Вольт. Эта камера передает исключительно цифровой сигнал AHD. Рекомендуется замена ГУ на современную Android-магнитолу.
📦 02. Какая камера была выбрана

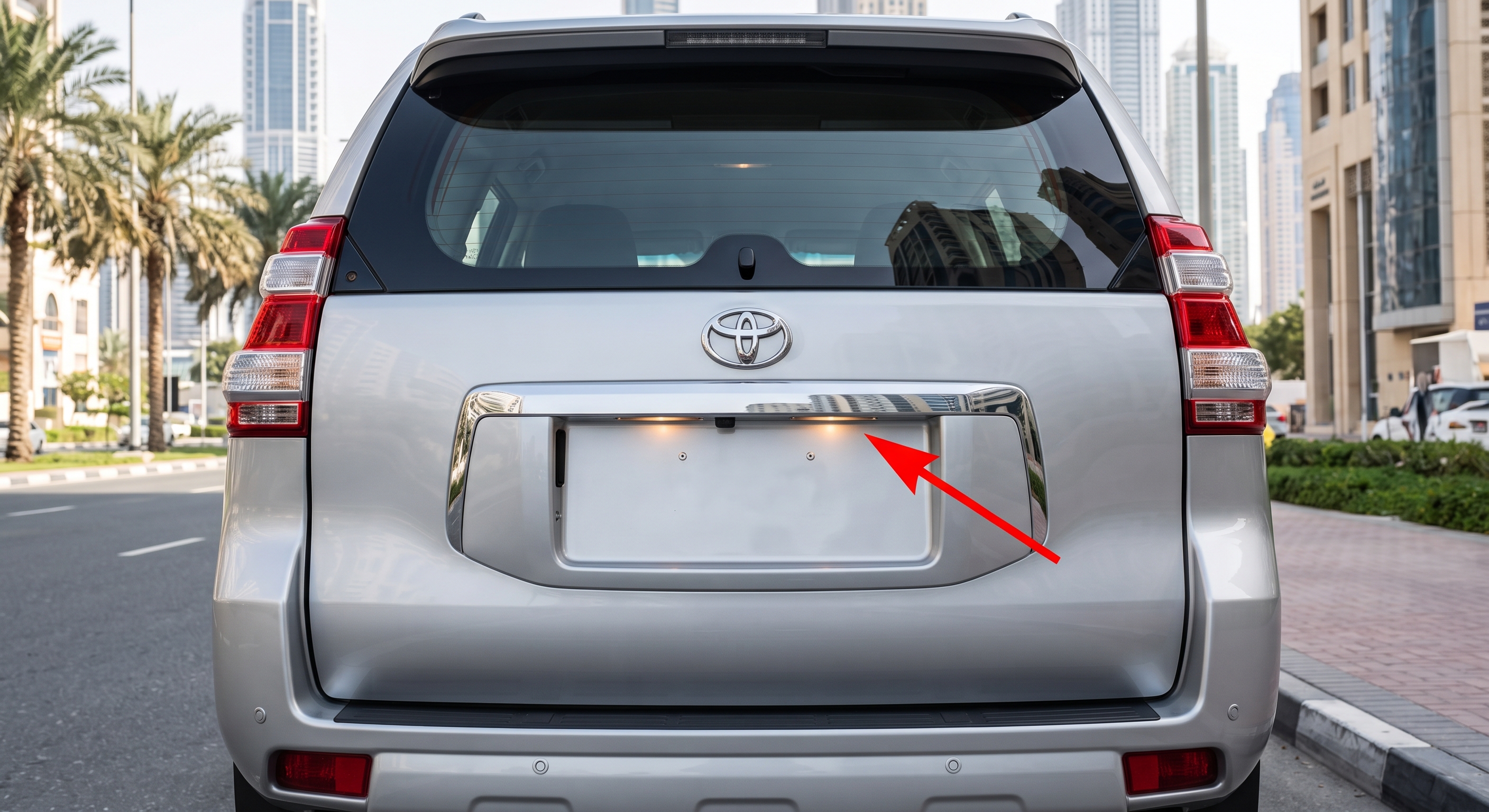

Для установки была выбрана специализированная камера заднего вида от магазина «Батя Рулит». Место установки: вместо одного из плафонов подсветки заднего номерного знака.
Камера заднего вида Toyota Prado J150 — Ozon
Камера заднего вида Toyota Prado J150 — WB
Камера заднего вида Toyota Prado J150 — Наш сайт

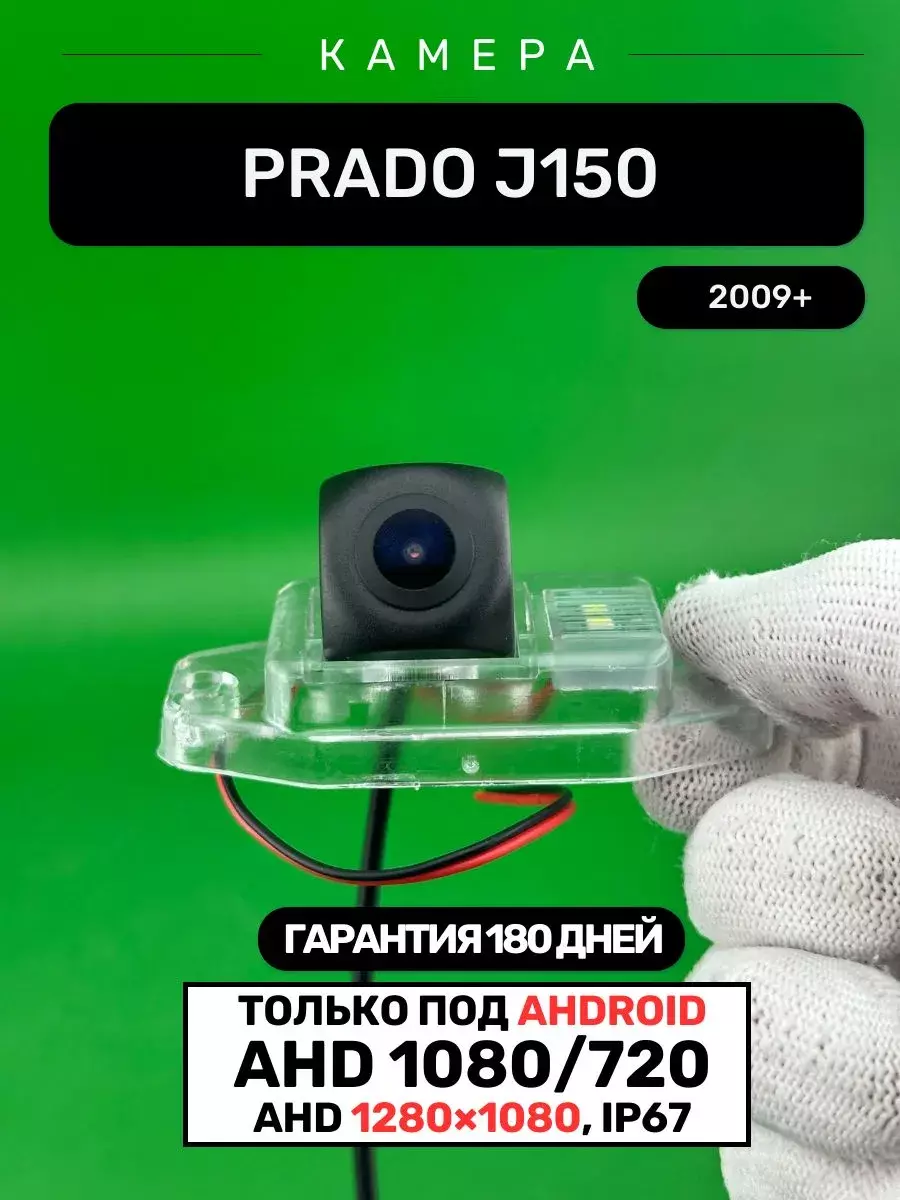

Технические характеристики:
Разрешение: AHD 1280 x 1080 для Android
Питание камеры: 12 В
IP-защита: IP67
Место установки: вместо одного из плафонов подсветки заднего номерного знака
Дополнительно: Зелёный провод отвечает за переключение режима работы формат AHD 720/1080
🛠 03. Установка
Шаг 1. Подготовка. Отключите минусовую клемму аккумулятора. Подготовьте пластиковые лопатки для демонтажа обшивки пятой двери (крышки багажника) Toyota Prado J150.
Шаг 2. Доступ к месту установки. Откройте заднюю дверь. Снимите пластиковые элементы внутренней обшивки двери багажника. Обращайте внимание на скрытые винты в ручках и инструментальных нишах.
Шаг 3. Установка камеры (4-pin). Демонтируйте левый или правый штатный плафон подсветки номерного знака. Установите на его место корпус новой камеры. Переставьте штатную лампочку освещения номера (или подключите диод), чтобы сохранить подсветку. Соедините 4-pin коннектор камеры с основным длинным кабелем.
Шаг 4. Настройка разрешения (Зеленый провод). Зелёный провод отвечает за переключение режима работы формат AHD 720/1080. Разрежьте его, если ваша Android-магнитола не поддерживает 1080p и ей нужен формат 720p.
Шаг 5. Прокладка видеокабеля. Протяните кабель через штатную резиновую гофру между распашной/подъемной дверью и кузовом автомобиля, затем проложите его по порогам (с правой или левой стороны) до головного устройства.
🔌 04. Подключение к магнитоле (Только для Android-устройств)
Шаг 1. Найти видеовход и провод REV. На косе магнитолы найдите тюльпан с биркой CAM-IN и управляющий провод REVERSE.
Шаг 2. Питание от лампы ЗХ (+12 В, масса). Подключите питание камеры к проводке лампы заднего хода. Черный провод — к массе кузова, красный — к плюсовому проводу лампы. В Toyota Prado J150 обычно подается чистый сигнал 12В без ШИМ-помех, но при наличии светодиодных ламп в заднем ходу может потребоваться выпрямитель.
Шаг 3. Завести RCA тюльпан. Подключите желтый RCA-коннектор видеокабеля во вход CAM-IN на вашей Android-магнитоле.
Шаг 4. Подключить trigger. Красный отросток (trigger) на видеокабеле возле магнитолы соедините с проводом REVERSE из косы ГУ.
Шаг 5. Настройки магнитолы. Зайдите в заводские настройки (Factory settings) Android-магнитолы, выберите раздел «Настройки камеры заднего вида» и установите формат AHD 1080p 25fps (или 720p, если разрезан провод).
Схема подключения:
• Красный провод (+): К плюсу лампы заднего хода
• Черный провод (-): К массе автомобиля
• Желтый RCA (Тюльпан): В разъем CAM-IN / BACK CAMERA магнитолы
• Красный отросток кабеля (Trigger): К проводу REVERSE (Back) на магнитоле
❓ 05. Частые вопросы
В: Камера не показывает изображение на штатной магнитоле Touch 2 / JBL, что делать?
О: Штатная мультимедиа Toyota Prado не поддерживает цифровой сигнал AHD напрямую и питает родную камеру от 6В. Эта камера работает только в формате AHD 720/1080 от 12В. Требуется современная Android-магнитола.
В: Подойдет ли камера к магнитоле TEYES CC2L?
О: Нет, камера не работает с магнитолами TEYES CC2L, TEYES X1(Wi-Fi), TEYES MAX CC, так как она передает только AHD сигнал и не переводится в аналоговый режим CVBS.
В: Для чего нужен зеленый провод на шнуре камеры?
О: Зелёный провод отвечает за переключение режима работы формат AHD 720/1080. Он не переводит камеру в аналоговый режим.
В: Будут ли работать динамические линии парковки?
О: Если вы установили Android-магнитолу, поддерживающую CAN-шину Toyota (через адаптер CANbus), динамические линии могут генерироваться самой магнитолой на основе положения руля. Сама камера передает статическую разметку (или не имеет её, в зависимости от модели).
