Установка камеры заднего вида на Mitsubishi Pajero 4 2006–2020

13.07.2026

В этой статье мы подробно разберем процесс выбора и установки камеры заднего вида для внедорожника Mitsubishi Pajero 4 (2006–2020 годов выпуска). Мы специализируемся на камерах заднего и переднего вида для автомобилей, поэтому учли все тонкости монтажа. Учитывая габариты автомобиля и наличие запасного колеса на пятой двери, правильный обзор сзади критически важен. Камера устанавливается максимально аккуратно в штатное место, под декоративную накладку («саблю»), сохраняя заводской вид автомобиля.

📋 01. Какая магнитола стоит у вас

Данная камера является двухрежимной: она поддерживает современный цифровой формат AHD 1080p для детализированной картинки на современных Android-магнитолах и аналоговый формат CVBS 1080, который необходим для классических брендовых головных устройств или заводских штатных мониторов.

⚠ Внимание: камера по умолчанию работает в режиме AHD 1080p, оптимизированном для Android. Для работы с зеркалами, магнитолами TEYES CC2L, TEYES X1 (Wi-Fi), TEYES MAX CC, Pioneer, JVC, Clarion и Alpine её необходимо переключить в аналоговый режим CVBS.

С завода на Mitsubishi Pajero 4 устанавливались различные головные устройства: от простых радиоприемников до мультимедийных навигационных систем MMCS (Mitsubishi Multi Communication System), часто работающих в паре со штатным усилителем Rockford Fosgate. Если у вас установлена базовая магнитола без цветного экрана, для вывода изображения с камеры потребуется её замена на современное ГУ (через соответствующий переходник с CAN-модулем для сохранения работы штатного усилителя) или установка зеркала заднего вида со встроенным монитором.

Совместимость камеры:

✅ Только Android ШГУ с AHD-входом (в режиме AHD 1280x1080)

✅ Зеркала, магнитолы Teyes (без AHD), Pioneer, JVC, Clarion, Alpine (при переключении в CVBS 1080)

✅ Штатные мониторы MMCS (через видеоинтерфейс, в режиме CVBS)

❌ Базовые штатные магнитолы без цветного экрана

Как узнать модель штатной магнитолы

• Обратите внимание на наличие полноценного цветного дисплея (в системах MMCS).

• Проверьте маркировку (OE-номер), напечатанную на лицевой панели магнитолы или на задней наклейке корпуса.

• Наличие логотипа Rockford Fosgate указывает на сложную аудиосистему, требующую CAN-адаптера при замене ГУ.

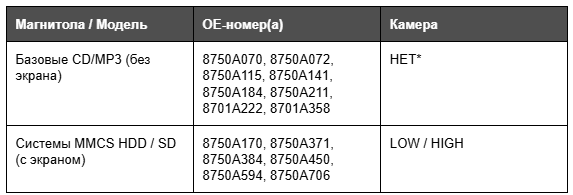

Штатные магнитолы и OE-номера

Для правильного подбора оборудования важно понимать тип вашей заводской магнитолы:

• НЕТ — нет видеовхода/экрана → требуется замена ГУ.

• LOW — головное устройство с экраном, которое может принять аналоговый сигнал (CVBS) через видеоинтерфейс. Камера типа Low формирует статические парковочные линии.

• HIGH — топовая система с заводским монитором, навигацией или интеграцией по CAN-шине. Камера типа High генерирует динамические (поворотные) парковочные линии.

*Если в колонке «Камера» указано «НЕТ», значит, штатная магнитола не имеет экрана или видеовхода, и для вывода изображения потребуется замена головного устройства. Заводская камера соответствует типу HIGH.

📦 02. Какая камера была выбрана

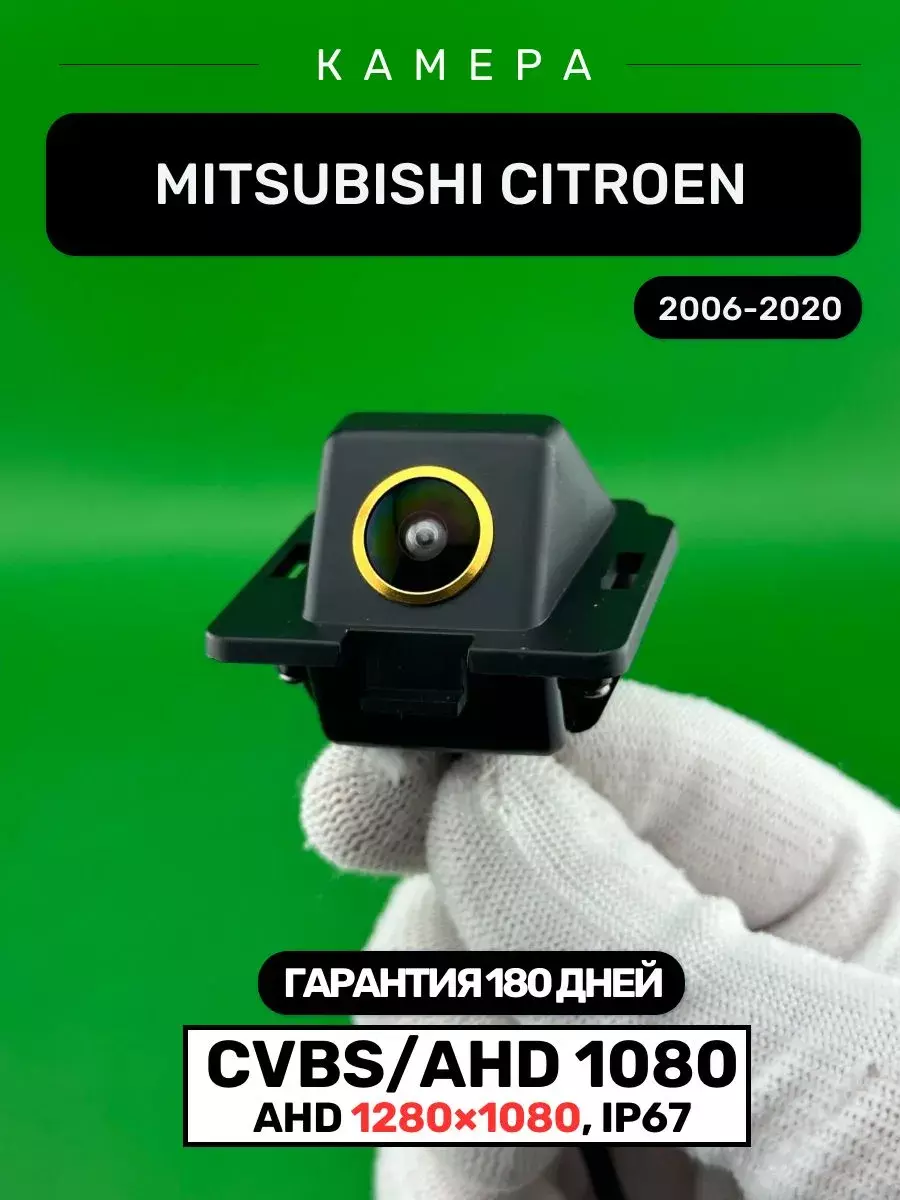

Для установки была выбрана надежная камера производства «Батя Рулит», которая монтируется в штатное место Mitsubishi Pajero 4 вместо заводской оригинальной камеры, скрытно располагаясь под декоративной «саблей» пятой двери. Это обеспечивает оптимальный угол обзора (около 170 градусов), минимизируя слепую зону за запасным колесом.

Камера заднего вида Mitsubishi Pajero 4 — Ozon

Камера заднего вида Mitsubishi Pajero 4 — WB

Камера заднего вида Mitsubishi Pajero 4 — Наш сайт

Технические характеристики:

• Разрешение: AHD 1280x1080 / CVBS 1080 (высокая детализация в любое время суток)

• Поддерживаемые режимы: AHD (для Android) / CVBS (переключение зеленым проводом)

• IP-защита: IP67 (полная защита от воды и пыли, выдерживает мойку высокого давления)

• Место установки: Вместо заводской оригинальной камеры (под «саблю»)

🛠 03. Установка

Шаг 1. Подготовка. Обесточьте автомобиль, отсоединив минусовую клемму с аккумулятора Mitsubishi Pajero 4, чтобы избежать случайных замыканий в проводке.

Шаг 2. Доступ к месту установки. Для комфортной работы рекомендуется снять запасное колесо. Аккуратно демонтируйте внутреннюю пластиковую обшивку пятой двери багажника и открутите гайки крепления наружной декоративной накладки («сабли»), под которой предусмотрено посадочное место для оригинальной камеры.

⚠ Внимание: пластиковые клипсы обшивки багажника на Mitsubishi Pajero 4 со временем становятся хрупкими, особенно в холодную погоду. Обязательно используйте специальный пластиковый съемник, чтобы не повредить карту двери.

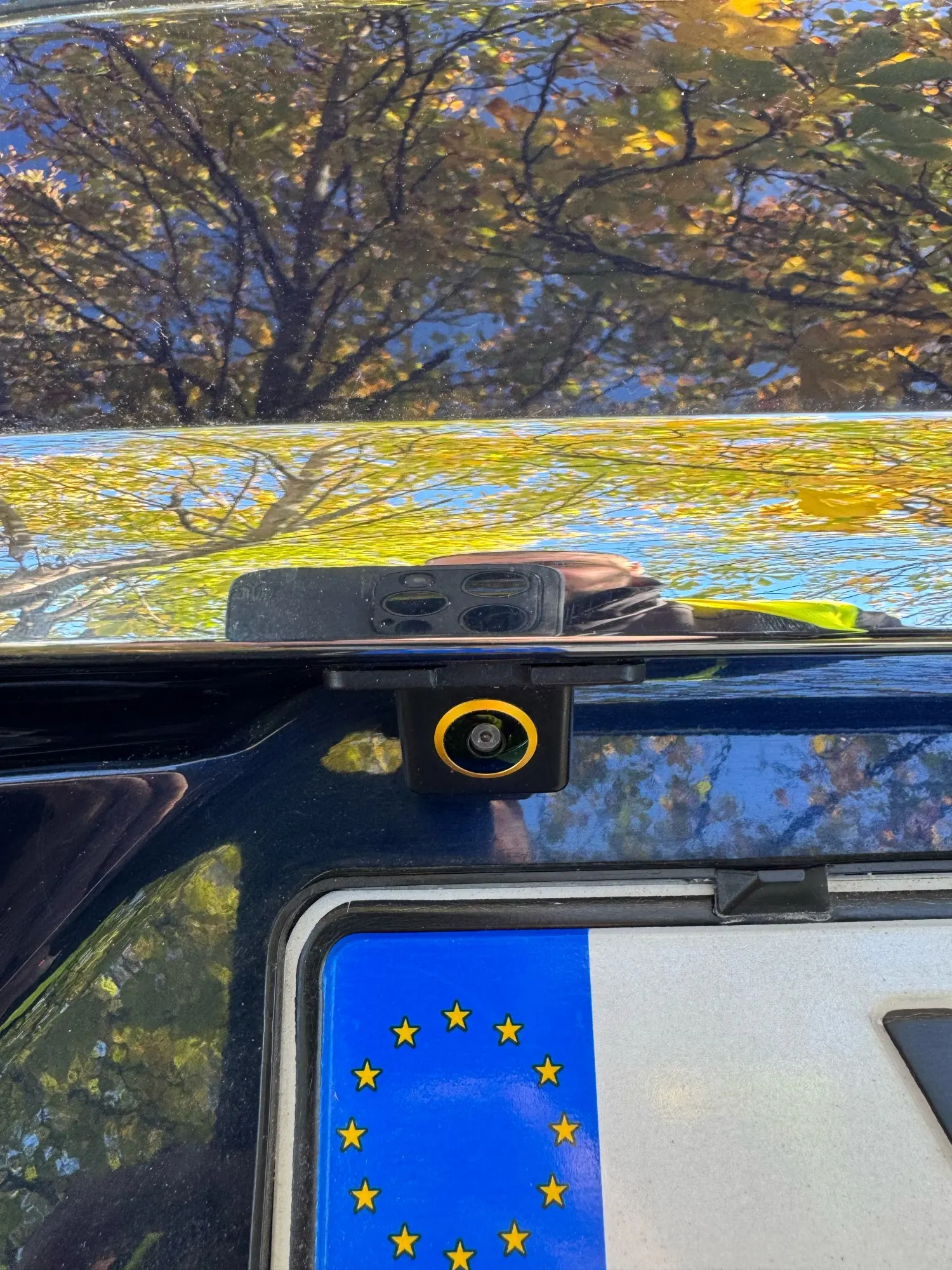

Шаг 3. Установка камеры (4-pin). Смонтируйте камеру в штатное посадочное место. Проводку пропустите через заводское технологическое отверстие внутрь двери багажника, предварительно загерметизировав ввод.

💡 Совет: до окончательной сборки пятой двери и установки запасного колеса, подключите питание, включите заднюю передачу и проверьте картинку на мониторе, чтобы убедиться в правильном угле обзора.

Шаг 4. Настройка разрешения. Внимательно осмотрите проводку камеры. Если ваша система — это зеркало, Teyes (серий CC2L, X1, MAX CC), Pioneer, JVC, Clarion, Alpine или штатная магнитола MMCS, обязательно разрежьте зеленый кабель. Это действие переведет матрицу в аналоговый режим CVBS 1080. Изолируйте концы разрезанного провода.

Шаг 5. Прокладка видеокабеля (если кабель ещё не проложен). Протяните видеокабель от двери багажника в салон. Обязательно используйте штатную резиновую гофру между пятой дверью и кузовом (для протяжки кабеля внутри гофры используйте жесткую пластиковую стяжку или проволоку). Далее проложите кабель по правому или левому порогу под обшивкой салона вплоть до приборной панели и ниши магнитолы.

🔌 04. Подключение к магнитоле

Шаг 1. Найти AHD-вход и провод REV. На основной колодке проводов Android-магнитолы или в переходной косе найдите желтый разъем RCA (обычно подписан как CAM IN или Camera IN) и провод управления (триггер), который чаще всего имеет маркировку Reverse, Back или Camera (коричневого или розового цвета).

Шаг 2. Питание от лампы ЗХ (+12 В, масса). Подключите основной кабель питания камеры к проводке лампы заднего хода (на Mitsubishi Pajero 4 фонарь заднего хода находится в бампере, поэтому провод питания обычно забирают из косы проводов, идущей по правому борту в багажнике).

💡 Совет: рекомендуется поставить фильтр помех (выпрямитель) в цепь +12 В камеры или питать её через обычное автомобильное реле. Для автомобилей VAG, BMW, Mercedes, Peugeot/Citroen и др., использующих ШИМ-опрос ламп, это критически важно, иначе будут полосы/рябь при заведенном двигателе. Несмотря на то, что бортовая сеть Pajero 4 более классическая, фильтр защитит матрицу камеры от скачков напряжения.

Шаг 3. Завести RCA тюльпан. Вставьте желтый видеоштекер RCA в соответствующий разъем Camera IN на задней панели головного устройства.

Шаг 4. Подключить trigger. Красный сигнальный проводок, выходящий из RCA-тюльпана видеокабеля, надежно соедините с проводом Reverse на магнитоле.

Шаг 5. Настройки магнитолы. В меню настроек заводских параметров магнитолы (обычно раздел «Камера заднего вида» или «Factory Settings») выберите правильный формат видеосигнала: AHD 1080 (если зеленый провод цел) или CVBS / NTSC (если зеленый провод разрезан).

⚠ Внимание: Что делать, если нет сигнала или идут помехи: проверьте надежность подключения массы (минуса) кузова, качество скруток/пайки и убедитесь в наличии фильтра питания. Если магнитола пишет «Нет сигнала», проверьте, правильно ли выбран видеоформат в настройках Android.

❓ 05. Частые вопросы

В: Камера показывает рябь или нет картинки, что делать?

О: Убедитесь, что формат сигнала совпадает с настройками ГУ. Для старых брендовых магнитол, штатных систем MMCS или младших моделей TEYES (CC2L, X1) обязательно разрежьте зеленый кабель на проводке камеры для перехода в аналоговый режим CVBS.

В: Нужно ли сверлить кузов для установки камеры?

О: Нет, сверлить металлические элементы кузова не придется. Камера разработана специально для скрытой установки вместо заводской оригинальной камеры (в штатное место под «саблю») на Mitsubishi Pajero 4.

В: Подойдет ли камера к штатной магнитоле без экрана (базовый CD-ресивер)?

О: Нет, базовая аудиосистема не имеет видеовхода. Вам потребуется заменить ГУ на современную мультимедийную систему или установить зеркало заднего вида с интегрированным монитором (с обязательным использованием режима CVBS).

В: Хватает ли угла обзора из-за запасного колеса на пятой двери?

О: Да, камера обладает широким углом обзора (около 170° по диагонали), что позволяет захватывать края бампера и видеть препятствия, компенсируя слепую зону, создаваемую запасным колесом.
