Здорово, мужики! На связи Батя. Классическая головная боль владельцев автомобилей концерна VAG — Volkswagen, Skoda, Audi, Seat. Купили камеру, аккуратно протянули проводку через весь салон, запитали, воткнули разъёмы в штатную голову MIB/Composition/Bolero, включаете заднюю передачу с предвкушением сочной картинки, а на экране... черный квадрат или силуэт машинки парктроника (OPS), пищащий в пустоту. Мужики начинают грешить на камеру, дергать провода, психовать и резать проводку. Спокойно! С камерой всё в порядке. Сегодня по-мужски и на пальцах разберем цифровую логику немецких мультимедиа MIB, физику процесса шины CAN и расскажем, как заставить штатное головное устройство увидеть картинку без колхоза.
📋 01. Почему VAG — это не старый кинескопный телевизор
Многие привыкли к логике дешевых китайских магнитол или старых телевизоров: подал аналоговый видеосигнал на видеовход — монитор проснулся и показал изображение. В автомобилях концерна VAG всё устроено на порядок сложнее и строже.
Штатная мультимедиа (будь то Composition Media, Discover Media, Bolero, Amundsen или Columbus платформ MIB1, MIB2, MIB3) управляется по цифровой шине данных CAN. Видеовход на тыльной стороне магнитолы физически заблокирован на программном уровне до тех пор, пока процессор головного устройства не получит четкую цифровую команду. Подача напряжения 12 В на камеру от лампы заднего хода для магнитолы VAG вообще ничего не значит: она просто не опрашивает обесточенный видеочип.
📦 02. Физика процесса: MIB должна знать о камере заранее
В чем заключается цифровая физика процесса? Когда вы переводите селектор коробки в положение «R», блок управления бортовой сети (BCM) или блок парктроников отправляет по шине CAN пакет данных с флагом включения задней передачи. Магнитола считывает этот пакет и сверяется со своей внутренней конфигурационной таблицей (EEPROM):
- Если камера НЕ прописана в мозгах: Магнитола считает, что у вас установлен только базовый парктроник. Она активирует графический интерфейс парковочного ассистента (OPS) с машинкой на экране либо оставляет экран черным, игнорируя аналоговый видеосигнал с пинов Quadlock.
- Если камера ЗАКОДИРОВАНА: Магнитола заранее знает, что к ее аналоговому тракту подключен оптический сенсор. При приеме сигнала заднего хода процессор MIB моментально открывает видеовход, накладывает поверх картинки траекторные линии и отображает силуэт парктроников в углу экрана поверх живого видео.
🛠 03. Программная часть: кодирование через Васю Диагноста / VCDS
Чтобы магнитола ожила, ее нужно «познакомить» с камерой программно. Для этого берем диагностический сканер (Вася Диагност, VCDS, ODIS или OBDeleven) и прописываем камеру в блоках управления автомобиля:
- Шаг 1. Подключение сканера. Подключаем диагностический адаптер к разъему OBD-II, включаем зажигание и запускаем программу диагностики на ноутбуке.
- Шаг 2. Активация в блоке мультимедиа (Блок 5F или 56). Заходим в блок 5F (Электроника информирования / Мультимедиа MIB) либо блок 56 (Магнитола на старых платформах). Открываем «Кодирование» (Coding-07) -> «Длинное кодирование» (Long Coding).
- Шаг 3. Активация байта камеры заднего вида. Находим Байт 19 (Byte 19) и ставим галочку на Бит 4 (Rear View Camera installed / Rear Assist активирован). На некоторых версиях прошивок MIB2 дополнительно активируется видеовход в каналах адаптации (VPS / RVC).
- Шаг 4. Прописка в блоке парковочного ассистента (Блок 10 или 76). Если на борту есть штатные парктроники, заходим в Блок 10 (Парковочный автопилот/ассистент), открываем кодирование и выставляем параметр «Камера заднего вида установлена» (Rear View Camera installed). Это необходимо для корректного совмещения оптического вида и звукового зуммера.
- Шаг 5. Обязательная жесткая перезагрузка магнитолы (Hard Reset). Запомните как отче наш! Пока вы не перезагрузите головное устройство, новые параметры не применятся. Зажимаем кнопку включения/громкости магнитолы на 10–15 секунд, пока экран не погаснет и не появится заставка Skoda / Volkswagen. После перезагрузки видеовход активен!
🔌 04. Комплект для подключения камеры VAG на RCA от Батя Рулит
Чтобы подключить любую надежную камеру с универсальным разъемом RCA («тюльпан») к штатной магнитоле VAG без варварского срезания заводских разъемов, используем готовый фабричный установочный комплект от «Батя Рулит».
Комплект для подключения камеры VAG (RCA) — Ozon
Комплект для подключения камеры VAG (RCA) — WB
Совместимость комплекта:
- Фольксваген / Volkswagen (Golf, Passat, Polo, Tiguan, Jetta, Touran и др.)
- Шкода / Skoda (Octavia, Rapid, Superb, Kodiaq, Karoq, Fabia и др.)
- Ауди / Audi (A3, A4, A6, Q3, Q5 и др. со штатными разъемами видеовхода)
- Сеат / Seat (Leon, Ibiza, Ateca, Toledo)
- Назначение: Используется для подключения нештатной камеры заднего вида автомобилей Volkswagen Skoda Audi Seat к заводским головным устройствам

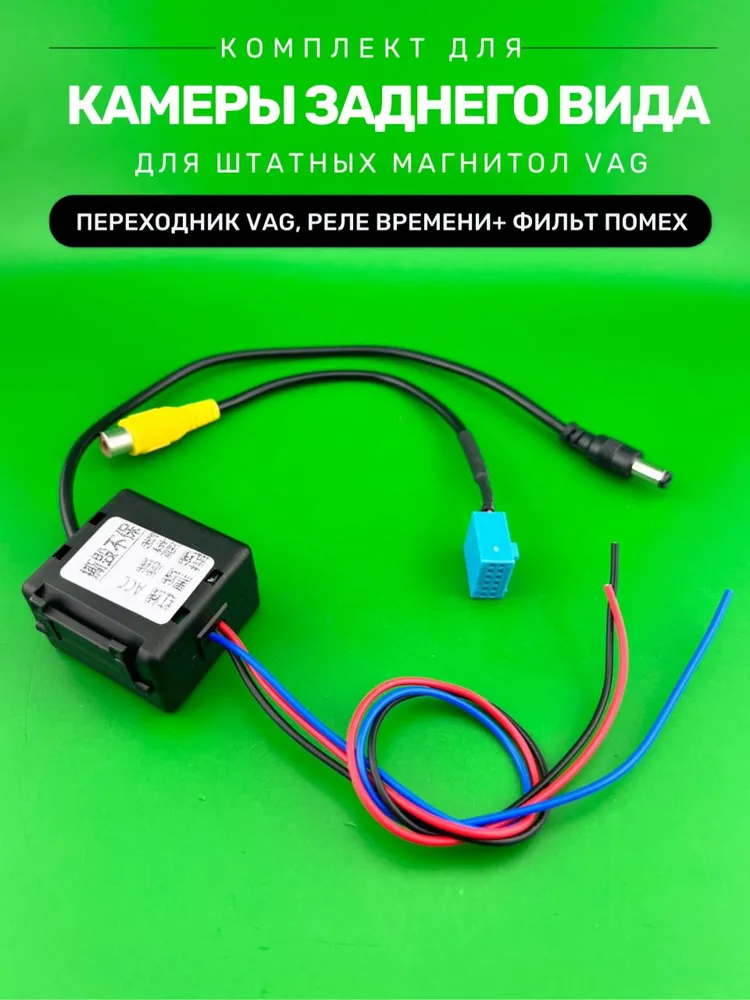

Комплектность набора:
- Переходник VAG (заводская колодка в блок Quadlock с выходом на RCA тюльпан)
- Фильтр помех и стабилизатор времени (реле задержки питания камеры)
⚠ Батино предупреждение: Зачем нужен фильтр помех и стабилизатор времени? В автомобилях VAG лампа заднего хода питается не «чистыми» 12 В, а ШИМ-сигналом (импульсами для контроля целостности ламп). При заведенном моторе на экране пойдут дикие полосы и рябь, либо магнитола отключит камеру. Кроме того, при выключении задней передачи магнитола VAG еще 5–8 секунд удерживает картинку. Наш стабилизатор с фильтром сглаживает импульсы ШИМ и обеспечивает стабильное питание камеры с нужной задержкой!
❓ 05. Пошаговая установка и коммутация в штатное место
- Шаг 1. Подготовка и демонтаж магнитолы. Скидываем минусовую клемму АКБ. Пластиковыми съемниками снимаем декоративную рамку вокруг экрана магнитолы VAG. Откручиваем винты Torx T20 (или вставляем съемные ключи-съемники в пазы бардачка, если блок MIB стоит отдельно) и аккуратно вынимаем блок на себя.
- Шаг 2. Установка переходника VAG в Quadlock. Находим на тыльной стороне магнитолы главный силовой разъем Quadlock. Вставляем переходник VAG из комплекта в синюю или серую секцию видеовхода штатного разъема до надежной фиксации защелки. Устанавливается в штатное место подключения автомагнитолы без резки заводской проводки.
- Шаг 3. Подключение фильтра помех и стабилизатора. Подключаем фильтр помех: вход питания берем от плюса фонаря заднего хода и массы кузова, а стабилизированный выход подаем на питание камеры. Это убирает помехи ШИМ и дает необходимую задержку питания.
- Шаг 4. Соединение видеосигнала (RCA тюльпан). Соединяем желтый штекер RCA от протянутой с багажника камеры с ответным тюльпаном нашего переходника VAG. Место стыка фиксируем термоусадкой или изолентой.
- Шаг 5. Сборка и тестирование. Аккуратно укладываем косу проводов за магнитолой, задвигаем блок на место и защелкиваем рамку. Накидываем клемму АКБ, включаем зажигание, втыкаем задний ход — картинка кристально чистая, машинка парктроников аккуратно отображается в углу, помех нет.
🏁 06. Частые вопросы Бате
- В: Батя, закодировал 5F блок, а камера всё равно не включается, экран черный. В чем косяк?
О: Девять из десяти забывают сделать жесткую перезагрузку (Hard Reset)! Зажмите кнопку включения мультимедиа на 15 секунд, пока магнитола принудительно не перезагрузится. Только после этого MIB перечитывает свою конфигурацию.
- В: На заглушенной машине камера показывает идеально, а как завожу мотор — экран мигает, полосит или гаснет. Что делать?
О: Это классический ВАГовский ШИМ (широтно-импульсная модуляция)! Бортовая сеть проверяет лампы импульсами, из-за чего камера недополучает напряжение. Именно для этого в наш комплект входит фильтр помех и стабилизатор времени — он выпрямляет напряжение до идеальных 12 Вольт.
- В: Подойдет ли этот переходник для магнитол с выносным блоком в бардачке?
О: Да! На автомобилях платформы MQB (Golf 7, Octavia A7, Tiguan 2) сам головной блок MIB спрятан в бардачке, а на торпедо стоит лишь монитор. Переходник VAG подключается именно в блок Quadlock в бардачке.
