Эволюция видеосигнала: почему новая камера показывает хуже старой (CVBS, AHD, TVI)

29.07.2026

Автолюбители часто сталкиваются с техническим парадоксом: купили дорогую современную камеру заднего вида с высоким разрешением, установили на автомобиль, а на экране — черно-белая «мазня», искаженные цвета или вовсе глухой черный экран с надписью «Нет сигнала». При этом старая мутная камера за копейки работала исправно. Причина кроется не в браке, а в эволюции форматов видеосигнала и аппаратной несовместимости устройств.

📋 01. Аналоговая классика: формат CVBS

CVBS (Composite Video Baseband Signal) — это базовый аналоговый сигнал, который используется уже несколько десятилетий (со времен VHS-магнитофонов). Его разрешение измеряется в ТВ-линиях (TVL) и физически ограничено стандартом NTSC или PAL (обычно это скромные 720x576 пикселей).

Главный плюс CVBS — абсолютная совместимость. Этот сигнал понимают абсолютно все магнитолы: от старых японских Pioneer и Alpine, до дешевых зеркал-регистраторов и штатных мониторов Toyota или Nissan. Минус — низкая детализация, "мыло" на больших экранах и сильная подверженность наводкам от бортовой сети автомобиля.

📦 02. Переход в HD: форматы AHD и TVI

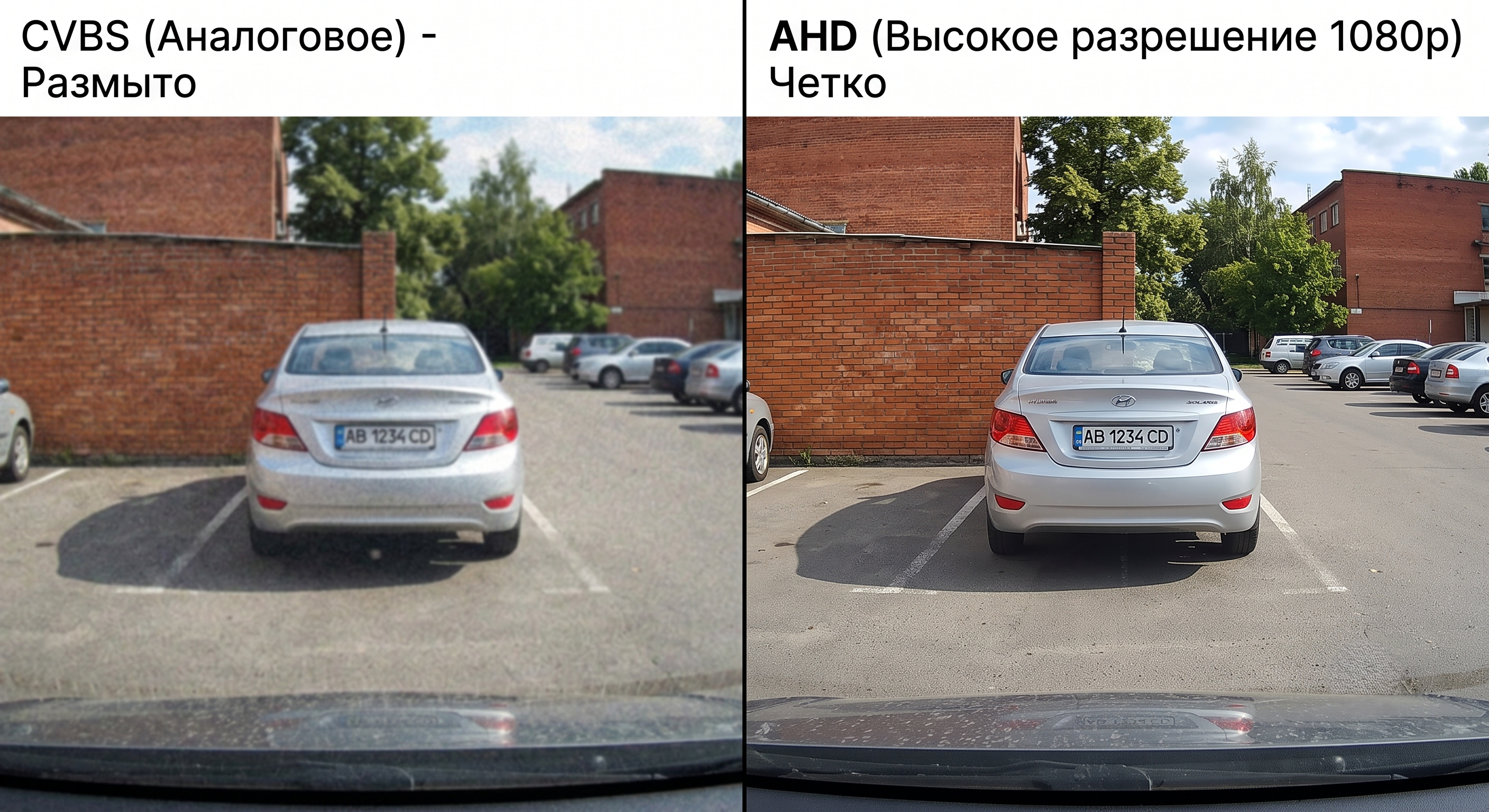

AHD (Analog High Definition) и TVI — это современные цифро-аналоговые форматы. Они позволяют передавать видео в полноценном HD (720p) и Full HD (1080p) по обычному медному RCA-кабелю без сжатия и задержек. Изображение становится кристально чистым, виден каждый камешек на парковке, а угол обзора значительно расширяется за счет использования современных матриц (например, Sony IMX).

🛠 03. Почему покупка дорогой AHD-камеры приводит к черному экрану

Ключевая проблема кроется в физике обработки сигнала. AHD-камера передает данные на значительно более высокой частоте, чем CVBS. Чтобы магнитола смогла вывести эту картинку на экран, внутри нее должен стоять соответствующий аппаратный декодер (чип).

⚠ Внимание: Если вы подключите AHD 1080p камеру к старой 2DIN магнитоле (Kenwood, JVC, старые модели TEYES CC2L), к зеркалу с экраном или к штатному монитору автомобиля, вы получите черный экран! Их процессоры просто не умеют расшифровывать высокочастотный AHD-сигнал, они "ждут" классический CVBS.

💡 Совет: Многие современные камеры являются двухрежимными. На проводе камеры есть зеленая петелька. Если ее перерезать (разомкнуть цепь), камера программно понизит качество и перейдет из режима AHD в режим CVBS. Картинка появится даже на старой магнитоле!

🔌 04. Универсальное решение: идеальная камера под любую магнитолу

Чтобы не стать жертвой несовместимости форматов, выбирайте универсальные решения от магазина «Батя Рулит». Наши камеры изначально оснащены гибридной платой и поддерживают двухрежимную работу.

Из коробки камера транслирует видео в современном формате AHD 1080p, обеспечивая премиальную картинку для новых Android-магнитол. Но если на вашем автомобиле установлена классическая заводская мультимедиа (например, на штатных мониторах Renault, Nissan или Ford) или старая магнитола без поддержки HD, вам не придется возвращать товар. Достаточно разрезать зеленый провод-петельку на кабеле камеры: она моментально перестроится в режим базового CVBS (NTSC) и гарантированно покажет картинку на любом устройстве.

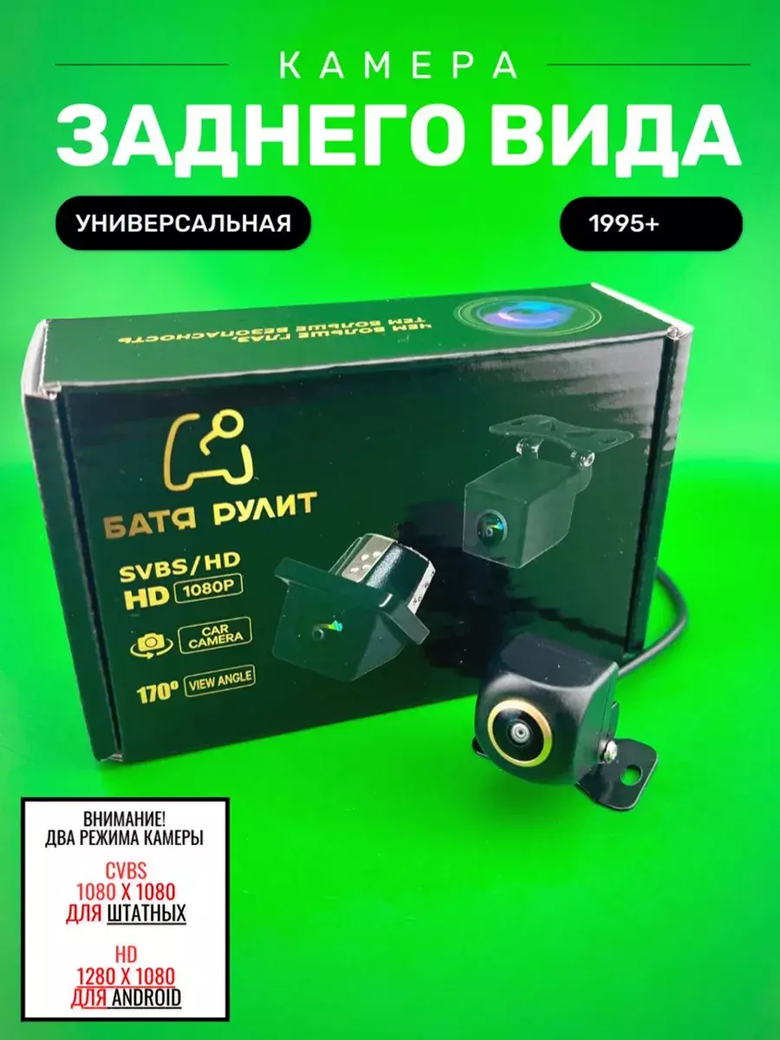

Камера заднего вида универсальная HD/CVBS — OZON
Камера заднего вида универсальная HD/CVBS — WB
Камера заднего вида универсальная HD/CVBS — Наш сайт

- Два формата в одной камере — CVBS для штатной, HD для Android
- Универсальная установка — встаёт на любой автомобиль, без переделок, оригинального размера и с настроенным углом наклона
- Широкий угол обзора 180° — видно бордюры и препятствия по сторонам
- Цветная парковочная разметка с градацией — нагляднее дистанция
- Минимальная освещённость 0,1 LUX — уверенная картинка в темноте
- Класс защиты IP67 — пыль, дождь, мойка и струи воды под давлением не страшны

🔌 04. Как программное обеспечение Android-магнитол обрабатывает видео

Даже если ваша современная Android-магнитола (на базе TS10, FYT, Teyes CC3) аппаратно поддерживает AHD, черный экран все равно может появиться при первом подключении. Почему так происходит?

Дело в том, что китайские инженеры используют универсальные MCU (микроконтроллеры). При поступлении сигнала заднего хода магнитола не всегда может автоматически определить формат видеопотока. Программное обеспечение (прошивка) жестко задает формат, который магнитола должна "слушать".

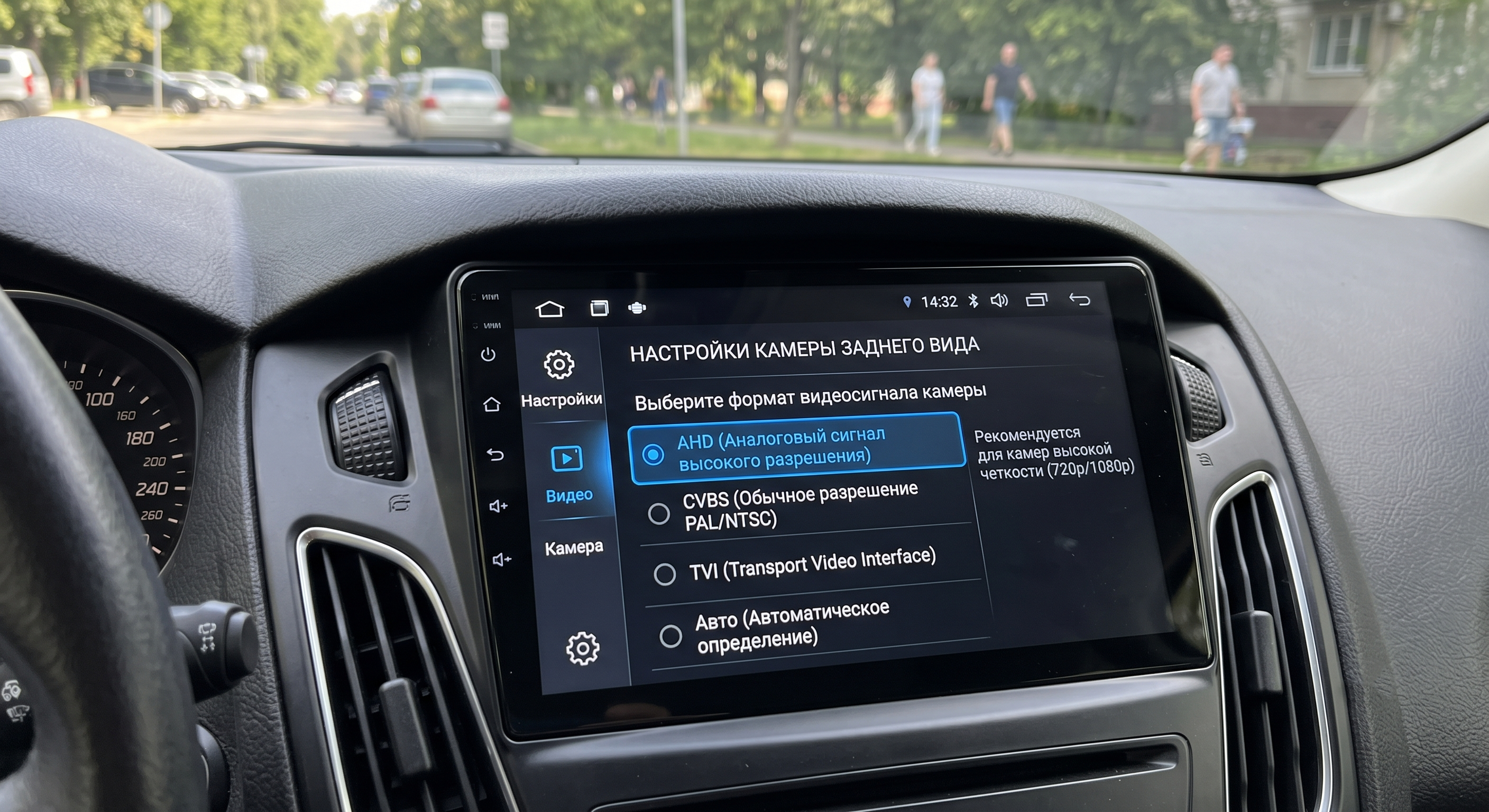

Для корректной работы вам необходимо зайти в заводские настройки ГУ:

Настройки -> Заводские настройки / Настройки разработчика -> Настройки камеры заднего вида (Backcar setup).

В этом меню необходимо вручную выбрать формат, который выдает ваша камера:

• NTSC / PAL (для CVBS камер)
• AHD 720p 25fps / 30fps
• AHD 1080p 25fps / 30fps
• TVI 720p / 1080p

❓ 05. Частые вопросы

В: Что делать, если изображение есть, но оно черно-белое?
О: Это признак несовпадения частоты кадров или стандарта (PAL/NTSC). Зайдите в настройки камеры на магнитоле и поменяйте 25 fps на 30 fps, или переключите формат с AHD 720 на AHD 1080.

В: Нужно ли менять старый видеокабель, проложенный по салону, при замене камеры с CVBS на AHD?
О: В 95% случаев менять кабель (RCA) не нужно, AHD-сигнал отлично передается по стандартной проводке. Однако, если кабель поврежден или имеет очень плохую экранировку, на изображении AHD могут появиться "снег" или полосы.

В: Камера AHD 1080p, магнитола поддерживает AHD 1080p, но картинка всё равно плывет. В чем дело?
О: Проблема в питании. AHD-камеры крайне чувствительны к напряжению. Если вы подключили ее к фонарю заднего хода на заведенном авто, импульсы ШИМ срывают синхронизацию сигнала. Подключайте питание камеры через реле.
