В данной статье мы рассмотрим процесс замены и установки оригинальной камеры заднего вида на автомобиль Volvo XC40 (с 2018 по 2024+ годов выпуска). Камера устанавливается в штатное заводское место — в ручку открывания багажника (кнопку тачпада) на пятой двери.
📋 01. Какая магнитола стоит у вас
Эта конкретная камера является специализированной заменой (стандарт PLUG AND PLAY) оригинальной штатной камеры Volvo. Изначально она предназначена для прямого подключения к заводской мультимедийной системе автомобиля (Volvo Sensus / Android Automotive).
⚠ Внимание: Номер вашей старой заводской камеры должен строго совпадать с номером новой детали, иначе камера не будет работать. Перед покупкой обязательно демонтируйте неисправную деталь и сверьте партномер на корпусе!
Совместимость камеры:
- Штатная система Volvo XC40 (при совпадении оригинального номера)
- Автомобили с другим оригинальным номером камеры — НЕСОВМЕСТИМО
- Установка «с нуля» на автомобили, где камеры никогда не было — НЕСОВМЕСТИМО (без переделки проводки и прошивки блоков)

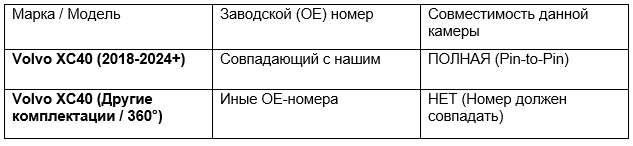

Штатные камеры и OE-номера
Комплектации Volvo XC40 оснащались различными камерами (включая системы кругового обзора 360° и стандартные камеры заднего вида). Распиновка колодки и вольтаж у них могут отличаться в зависимости от года выпуска и рынка.
📦 02. Какая камера была выбрана

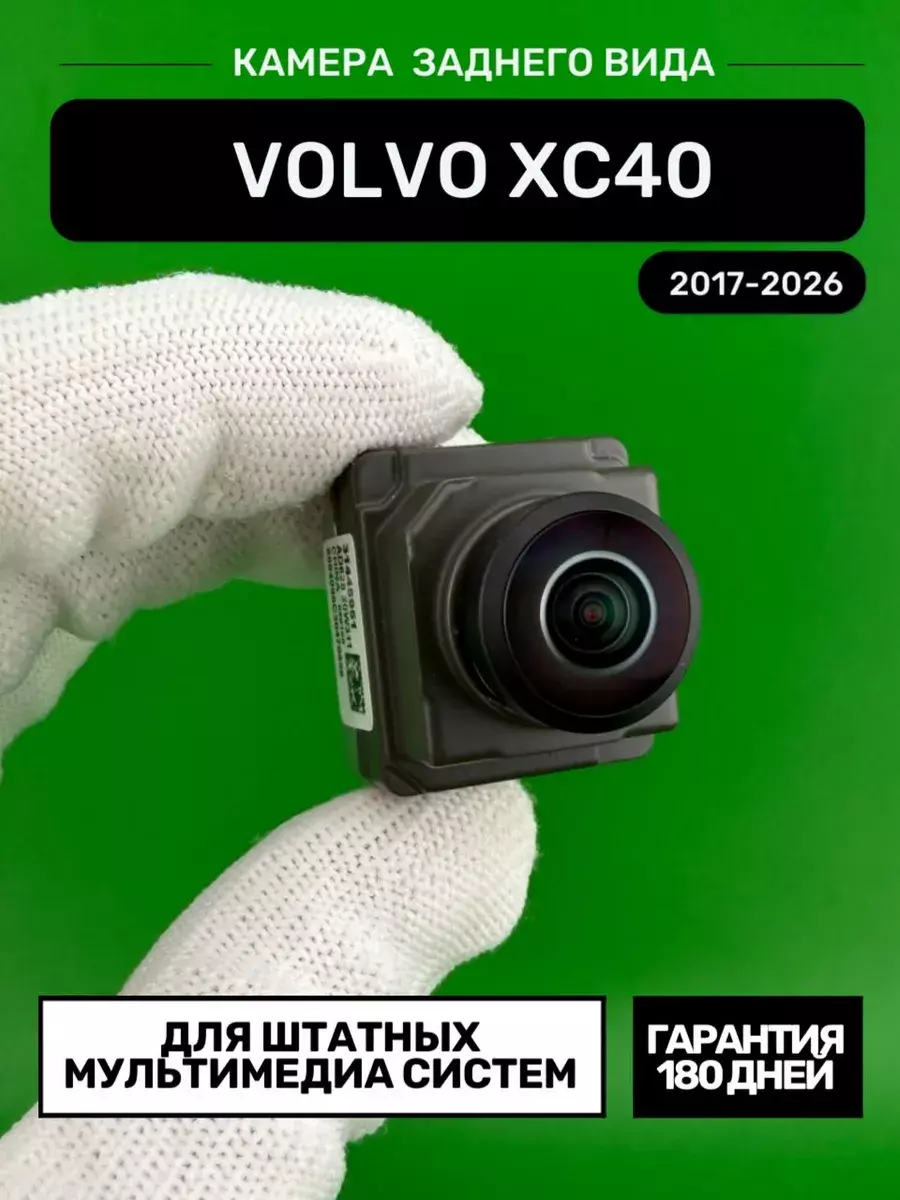

Для установки была выбрана специализированная штатная камера заднего вида от магазина «Батя Рулит». Место установки: в ручку открывания багажника (кнопку тачпада) на пятой двери.
Штатная камера Volvo XC40 — Ozon
Штатная камера Volvo XC40 — WB
Штатная камера Volvo XC40 — Наш сайт
Технические характеристики:
- Разрешение: 720x480
- Особенность: Замена оригинальной камеры (PLUG AND PLAY / ШТАТНАЯ)
- IP-защита: IP67
- Место установки: в ручку открывания багажника (кнопку тачпада) на пятой двери
🛠 03. Установка
- Шаг 1. Подготовка. Отключите минусовую клемму аккумулятора (в Volvo XC40 следует соблюдать особую осторожность с электроникой). Подготовьте пластиковые лопатки для демонтажа обшивки пятой двери.
- Шаг 2. Снятие обшивки. Аккуратно снимите внутреннюю пластиковую обшивку крышки багажника, выкрутив крепежные винты и отщелкнув клипсы.
- Шаг 3. Демонтаж ручки багажника. Открутите гайки, удерживающие внешнюю накладку или саму ручку открывания багажника (кнопку тачпада). Аккуратно извлеките весь узел ручки из посадочного места.
- Шаг 4. Замена камеры. Извлеките неисправную заводскую камеру из модуля ручки открывания. Установите новую камеру строго в её посадочное место внутри ручки и надежно зафиксируйте.
- Шаг 5. Сборка. Установите ручку-тачпад с новой камерой обратно в крышку багажника и затяните гайки крепления.
🔌 04. Подключение к заводской магнитоле
- Шаг 1. Подключение разъема (Pin-to-Pin). Так как эта конкретная камера — прямая PLUG AND PLAY замена оригинальной штатной камеры Volvo, вам не нужно прокладывать новые видеокабели (тюльпаны RCA) через весь салон. Просто соедините штекер новой камеры с оригинальным заводским разъемом внутри крышки багажника.
- Шаг 2. Проверка работы. Подключите аккумулятор, включите зажигание, дождитесь загрузки системы Sensus и переведите селектор КПП в положение заднего хода (R). На центральном экране должно появиться изображение.
- Шаг 3. Финальная сборка. Если камера выводит изображение корректно, установите внутреннюю обшивку крышки багажника на свои места и закрепите её.
❓ 05. Частые вопросы
- В: Нужно ли тянуть тюльпан RCA через весь салон к магнитоле?
О: Нет. Эта конкретная камера является штатной заменой (PLUG AND PLAY) и подключается в заводской разъем, расположенный прямо в крышке багажника.
- В: Будет ли работать камера, если у меня другой номер оригинальной детали?
О: Нет. Номер камеры должен строго совпадать с вашим старым номером, иначе камера не будет работать из-за разницы в распиновке или протоколах обмена данными с мультимедийной системой Volvo.
- В: Нужно ли что-то вырезать для установки в ручку багажника?
О: Камера устанавливается bolt-on (без доработок) в штатную ручку открывания багажника (кнопку тачпада) на пятой двери, на место старой заводской камеры.
