В данной статье мы рассмотрим процесс замены и установки оригинальной камеры заднего вида на автомобиль Volkswagen Touareg 7P (второе поколение, 2010-2018 годов выпуска). Камера устанавливается в штатное заводское место — в ручку открывания крышки багажника.
📋 01. Какая магнитола стоит у вас
Эта конкретная камера является специализированной заменой (стандарт PLUG AND PLAY) оригинальной штатной камеры Volkswagen. Изначально она предназначена для прямого подключения к заводской мультимедийной системе автомобиля (RNS 850 или RCD 550).
⚠ Внимание: Номер вашей старой заводской камеры должен строго совпадать с нашим номером (7P6980551C), иначе камера не будет работать. Перед покупкой обязательно демонтируйте неисправную деталь и сверьте партномер на корпусе!
Совместимость камеры:
- Штатная система VW Touareg 7P (при совпадении оригинального номера 7P6980551C)
- Автомобили с другим оригинальным номером камеры — НЕСОВМЕСТИМО
- Установка «с нуля» на автомобили, где камеры никогда не было — НЕСОВМЕСТИМО (без переделки проводки и кодирования блоков)

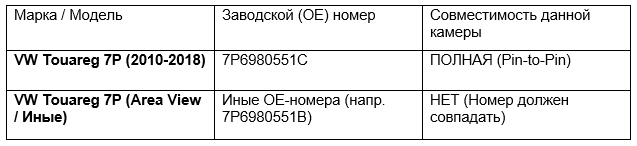

Штатные камеры и OE-номера
Комплектации Volkswagen Touareg 7P оснащались различными камерами (включая системы кругового обзора Area View и камеры с блоком управления траекториями). Распиновка колодки и сигналы у них могут отличаться в зависимости от опций.
📦 02. Какая камера была выбрана

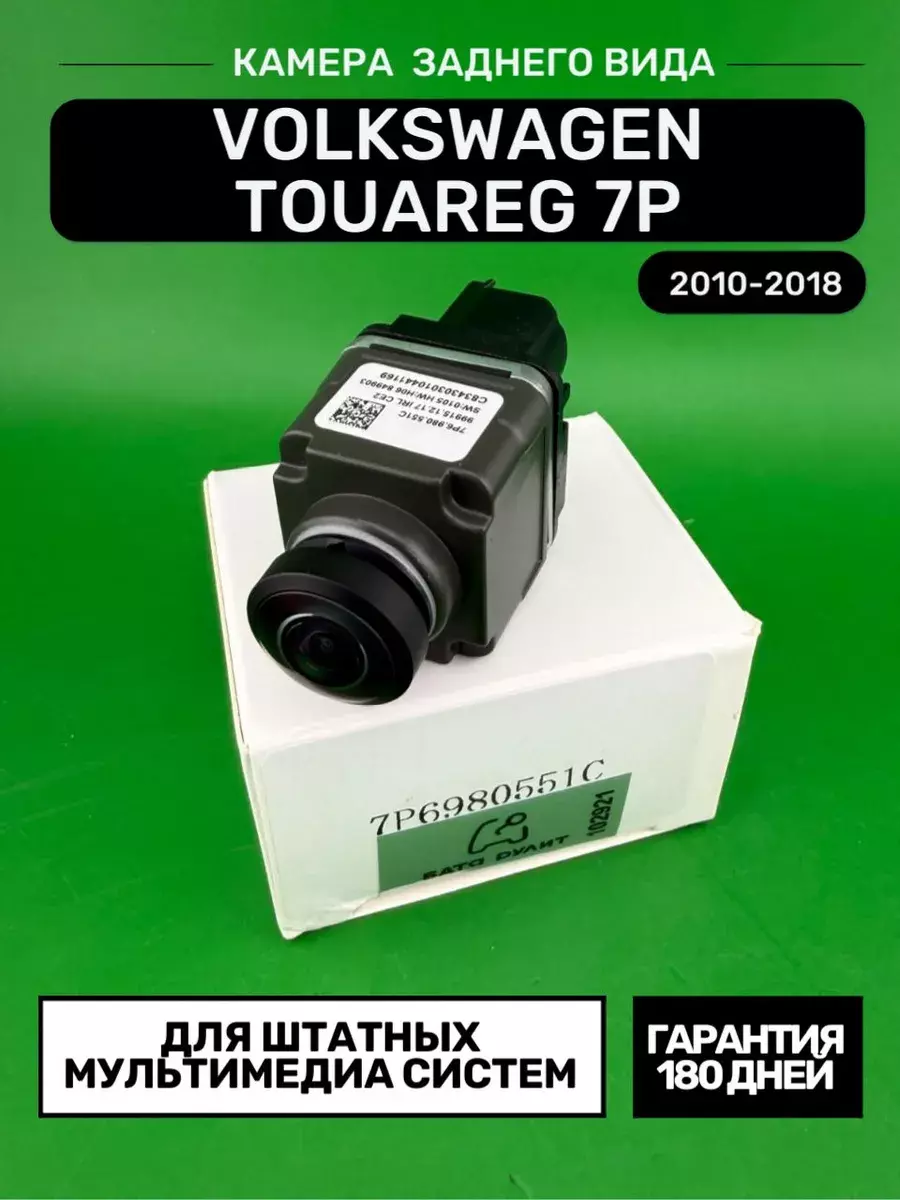

Для установки была выбрана специализированная штатная камера заднего вида от магазина «Батя Рулит». Место установки: в ручку открывания крышки багажника.
Штатная камера VW Touareg 7P (7P6980551C) — Ozon
Штатная камера VW Touareg 7P (7P6980551C) — WB
Штатная камера VW Touareg 7P (7P6980551C) — Наш сайт
Технические характеристики:
Разрешение: 720x480
Особенность: Замена оригинальной камеры (PLUG AND PLAY / ШТАТНАЯ)
IP-защита: IP67
Место установки: в ручку открывания крышки багажника
🛠 03. Установка
- Шаг 1. Подготовка. Отключите минусовую клемму аккумулятора. Подготовьте пластиковые лопатки и инструмент (биты Torx) для демонтажа обшивки пятой двери VW Touareg.
- Шаг 2. Снятие обшивки. Аккуратно снимите внутреннюю пластиковую обшивку крышки багажника, предварительно выкрутив крепежные винты (обычно спрятаны под декоративными заглушками и в ручках закрывания) и отщелкнув металлические клипсы.
- Шаг 3. Демонтаж ручки багажника. Отключите разъемы от ручки открывания багажника. Открутите крепежные гайки, удерживающие модуль ручки. Аккуратно извлеките весь узел ручки из посадочного места в крышке.
- Шаг 4. Замена камеры. Извлеките неисправную заводскую камеру (7P6980551C) из пластикового корпуса ручки. Установите новую камеру строго в её посадочное место и надежно зафиксируйте.
- Шаг 5. Сборка. Установите ручку с новой камерой обратно в крышку багажника, подключите все фишки и затяните гайки крепления изнутри.
🔌 04. Подключение к заводской магнитоле
- Шаг 1. Подключение разъема (Pin-to-Pin). Так как эта конкретная камера — прямая PLUG AND PLAY замена оригинальной штатной камеры Volkswagen, вам не нужно прокладывать новые видеокабели (тюльпаны RCA) через весь салон. Просто соедините штекер новой камеры с оригинальным заводским разъемом внутри крышки багажника.
- Шаг 2. Проверка работы. Подключите аккумулятор, включите зажигание и переведите селектор АКПП в положение заднего хода (R). На экране мультимедийной системы (RNS 850 или RCD 550) должно появиться изображение.
- Шаг 3. Финальная сборка. Если камера выводит изображение корректно, установите внутреннюю обшивку крышки багажника на свои места и закрепите её.
❓ 05. Частые вопросы
В: Нужно ли тянуть тюльпан RCA через весь салон к магнитоле?
О: Нет. Эта конкретная камера является штатной заменой (PLUG AND PLAY) и подключается в заводской разъем, расположенный прямо в крышке багажника.
В: Будет ли работать камера, если у меня другой номер оригинальной детали?
О: Нет. Номер камеры должен строго совпадать с нашим номером (7P6980551C), иначе камера не будет работать из-за несовместимости с блоком управления траекториями или головным устройством VW.
В: Нужно ли адаптировать или прошивать камеру (через VCDS / Вася Диагност)?
О: Поскольку камера является прямой аппаратной заменой штатной детали, в большинстве случаев дополнительная кодировка не требуется, так как система уже была закодирована под камеру с таким же номером с завода.
В: Нужно ли что-то вырезать для установки в ручку багажника?
О: Камера устанавливается bolt-on (без доработок) в штатную ручку открывания крышки багажника, на место старой заводской камеры.
