Установка камеры заднего вида на Volkswagen Touran (2003–2015)

13.07.2026

В этой статье мы подробно рассмотрим процесс выбора, монтажа и подключения камеры заднего вида высокого разрешения на популярный немецкий компактвэн Volkswagen Touran первого поколения (включая оба рестайлинга), выпускавшийся с 2003 по 2015 год. Камера монтируется в штатное место — взамен одного из оригинальных плафонов подсветки заднего номерного знака. Такой метод установки позволяет полностью сохранить аутентичный заводской экстерьер и избежать сверления кузова. Мы разберем вопросы аппаратной совместимости камеры с различными типами магнитол VAG-группы, этапы аккуратной прокладки сигнальной линии по объемному салону минивэна и правильную электрическую схему подключения, полностью исключающую появление помех со стороны бортовой сети (ШИМ).

📋 01. Какая магнитола стоит у вас

Выбранная камера передает цифро-аналоговый видеосигнал высокой четкости в форматах AHD (720p и 1080p). Данный формат гарантирует максимальную детализацию, отличную цветопередачу и хорошую видимость в темное время суток, но накладывает жесткие требования на принимающее головное устройство автомобиля. Камера способна корректно работать исключительно с современными Android-магнитолами, оснащенными встроенным чипом поддержки AHD-видеосигнала.

⚠ Внимание: Эта камера предназначена исключительно для мультимедийных Android ШГУ с поддержкой AHD-входа. Она напрямую не работает с заводскими магнитолами Volkswagen (RCD 310, RCD 510, RNS 315, RNS 510 и др.), зеркалами-видеорегистраторами любого типа, базовыми магнитолами TEYES начального уровня (CC2L, TEYES X1 Wi-Fi, TEYES MAX CC), а также классическими брендовыми ресиверами (Pioneer, JVC, Clarion, Alpine), рассчитанными только на аналоговый композитный сигнал CVBS (PAL/NTSC).

С завода Volkswagen Touran комплектовался множеством вариантов фирменных аудиосистем. В базовых версиях устанавливались магнитолы RCD 210, RCD 300 или RCD 310 с монохромным дисплеем. В продвинутых комплектациях встречались сенсорные мультимедийные блоки RCD 510 и навигационные системы RNS 315 / RNS 510. Оригинальные дисплеи VAG (с видеовходом) имеют специфический 26-пиновый разъем и поддерживают только композитный CVBS сигнал в формате RGB/NTSC. Для вывода полноценной картинки формата AHD рекомендуется замена заводского головного устройства на современный Android-монитор через переходную рамку.

Совместимость камеры:

✅ Teyes (линейки CC3, CC3 2K, SPRO Plus, LUX ONE) и аналоги — аппаратная поддержка AHD присутствует
✅ Любые современные головные устройства на базе ОС Android с заявленной поддержкой видеостандартов AHD 720p / AHD 1080p
❌ Оригинальная аудиосистема / Заводской монитор без специализированного транскодера — нет AHD-входа, требуется замена ГУ
❌ Зеркала-видеорегистраторы (включая накладные и потоковые модели) — не поддерживаются
❌ Автомагнитолы TEYES CC2L, TEYES X1 (Wi-Fi), TEYES MAX CC — аппаратный декодер AHD отсутствует, изображение выводиться не будет
❌ Головные устройства Pioneer, JVC, Clarion, Alpine — формат AHD не поддерживается, устройства работают только в аналоговом CVBS

Как узнать модель штатной магнитолы

1. Визуальный осмотр передней панели: базовые магнитолы RCD 300 / 310 имеют монохромный экран (синий или белый текст). Старшие модели RCD 510, RNS 315 и RNS 510 оснащены крупным цветным сенсорным экраном и слотами для SD-карт.
2. Проверка комплектации по VIN-номеру: через официальные каталоги VAG (ETKA) можно узнать, какое головное устройство было установлено на заводе.

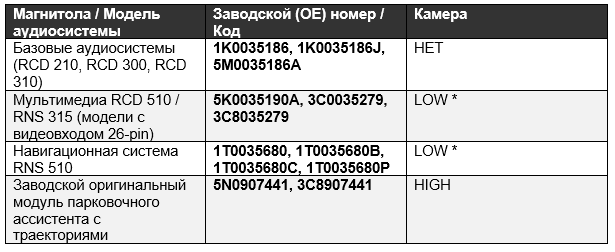

Штатные магнитолы и OE-номера

Ниже представлен детальный перечень оригинальных аудиосистем для Volkswagen Touran (2003–2015) с указанием их совместимости по типам парковочных линий:
• НЕТ — аудиосистема полностью лишена экрана или видеовхода (отсутствует 26-pin разъем), подключение камеры заднего вида невозможно без замены ГУ.
• LOW — оригинальное головное устройство с дисплеем, способное принять аналоговый композитный видеосигнал (CVBS) через специальный конвертер. Камера типа Low выводит на экран статические парковочные линии.
• HIGH — топовая заводская система, укомплектованная оригинальным блоком парковочного ассистента, считывающим датчики угла поворота руля по CAN-шине. Камера типа High обеспечивает вывод динамических парковочных линий.

💡 Сноска: Индекс LOW * указывает на то, что заводской цветной дисплей систем RCD 510 и RNS 510 не имеет прямого низкочастотного видеовхода RCA («тюльпан»). Вывод видеосигнала на оригинальный экран требует дорогостоящего адаптера (RGB-конвертера) и поддерживает исключительно устаревший аналоговый формат CVBS. Напрямую подключить цифровую AHD-камеру высокой четкости к штатным экранам Volkswagen невозможно — требуется замена ГУ на Android. Оригинальная парковочная система со штатным блоком траекторий соответствует классу HIGH (динамические парковочные линии).

📦 02. Какая камера была выбрана

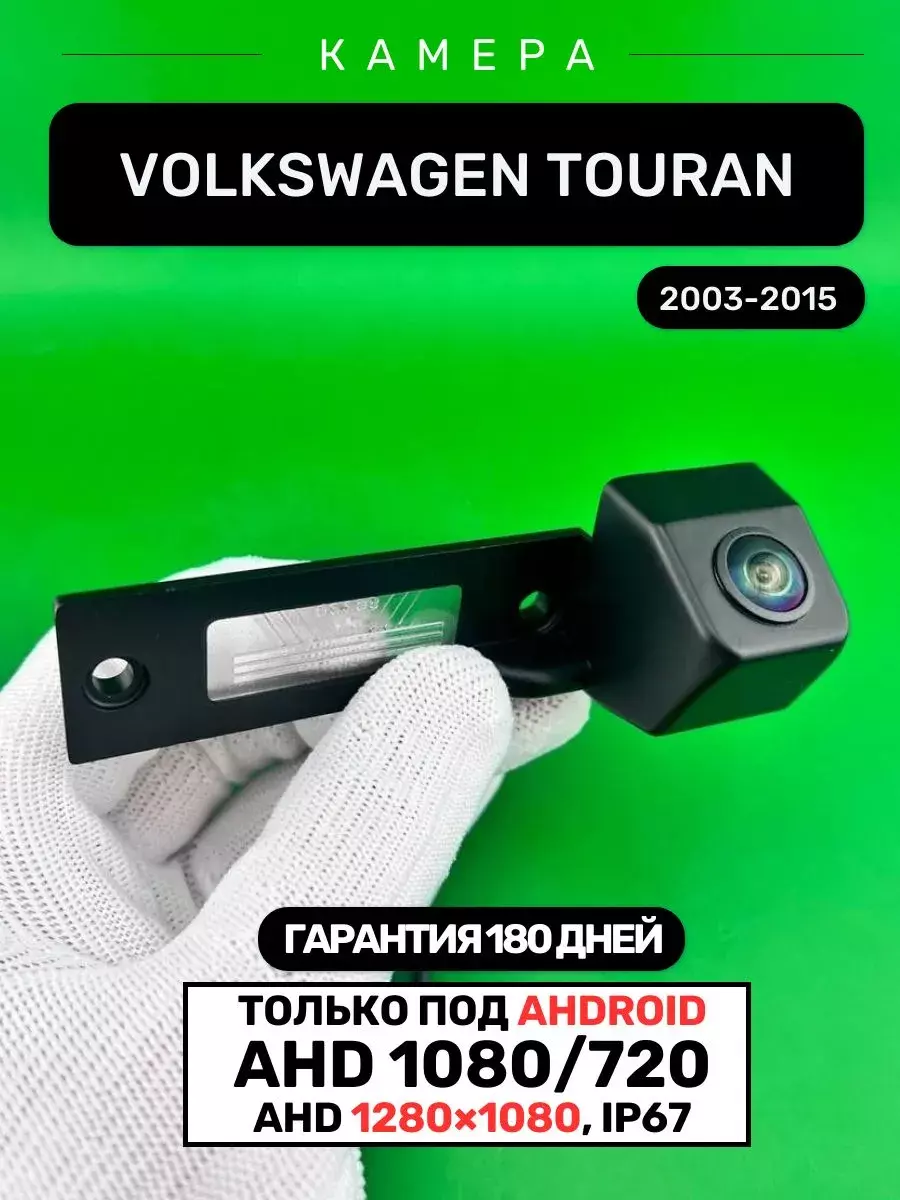

Для установки на автомобиль была выбрана специализированная камера заднего вида от компании «Батя Рулит». Корпус этой камеры полностью адаптирован под геометрические параметры, защелки и пазы посадочного места оригинального плафона подсветки государственного регистрационного знака Volkswagen Touran. Это позволяет произвести чистый монтаж за несколько минут, полностью сохранив функцию подсветки номера.

Камера заднего вида Volkswagen Touran — Ozon
Камера заднего вида Volkswagen Touran — WB
Камера заднего вида Volkswagen Touran — Наш сайт

💡 Обратите внимание на расхождение параметров: В предоставленных данных указано нестандартное разрешение «FULL HD 1280x1080», в то время как в заголовке товара на OZON значится «1920x1080». Как правило, полноценный FULL HD стандарт составляет 1920x1080 пикселей. Камера укомплектована современным сенсором для работы в режимах AHD. Вы можете самостоятельно переключать формат AHD 720/1080 с помощью встроенного зеленого провода.

Технические характеристики:

• Совместимость по кузову: Volkswagen Touran (I поколение, включая рестайлинги) 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015 гг. выпуска
• Место установки: вместо одного из плафонов подсветки заднего номерного знака
• Индекс пыле- и влагозащищенности: IP67 (абсолютно герметичный литой корпус, полностью защищенный от проникновения воды, дорожной грязи, солевых реагентов и моек высокого давления)
• Разрешение видеопотока: FULL HD 1280 x 1080 (базовый режим AHD для Android ШГУ)
• Способ управления форматом: встроенная зеленая управляющая петелька (зелёный провод отвечает за переключение режима работы формат AHD 720/1080)
• Номинальное напряжение питания: 12 В постоянного тока
• Тип камеры по линиям: Low (камера генерирует стабильные статические парковочные линии разметки, обеспечивая прямую передачу видеопотока в видеовход)
• Архитектура разъемов: компактный герметичный круглый 4-pin коннектор на кабеле камеры, переходящий в стандартный коаксиальный RCA-штекер («тюльпан») на основном кабеле

🛠 03. Установка

Шаг 1. Подготовительный этап. Перед началом любых операций с электрическими цепями автомобиля в обязательном порядке обесточьте бортовую сеть, отсоединив отрицательную (минусовую) клемму от аккумуляторной батареи. Это предотвратит появление ошибок в CAN-шине и защитит электронику от случайных коротких замыканий. Подготовьте инструмент: пластиковые съемники для демонтажа элементов интерьера, отвертки Torx, качественную изоленту, мультиметр и комплект стяжек.

Шаг 2. Демонтаж элементов задней двери (крышки багажника). Откройте пятую дверь Touran. Используя пластиковые лопатки-съемники и отвертку, аккуратно открутите крепеж и снимите внутреннюю пластиковую облицовочную панель. Откроется доступ к внутренним жгутам проводки и планке подсветки номера. Отожмите фиксирующие усы снаружи или открутите винты (в зависимости от года выпуска) и извлеките один из штатных плафонов подсветки заднего номерного знака.

⚠ Внимание: Пластиковые элементы VAG за годы эксплуатации становятся очень хрупкими. Выполняйте демонтаж плавно, без резких усилий, чтобы не сломать крепежи обшивки и не повредить лакокрасочное покрытие кузова вокруг плафона.

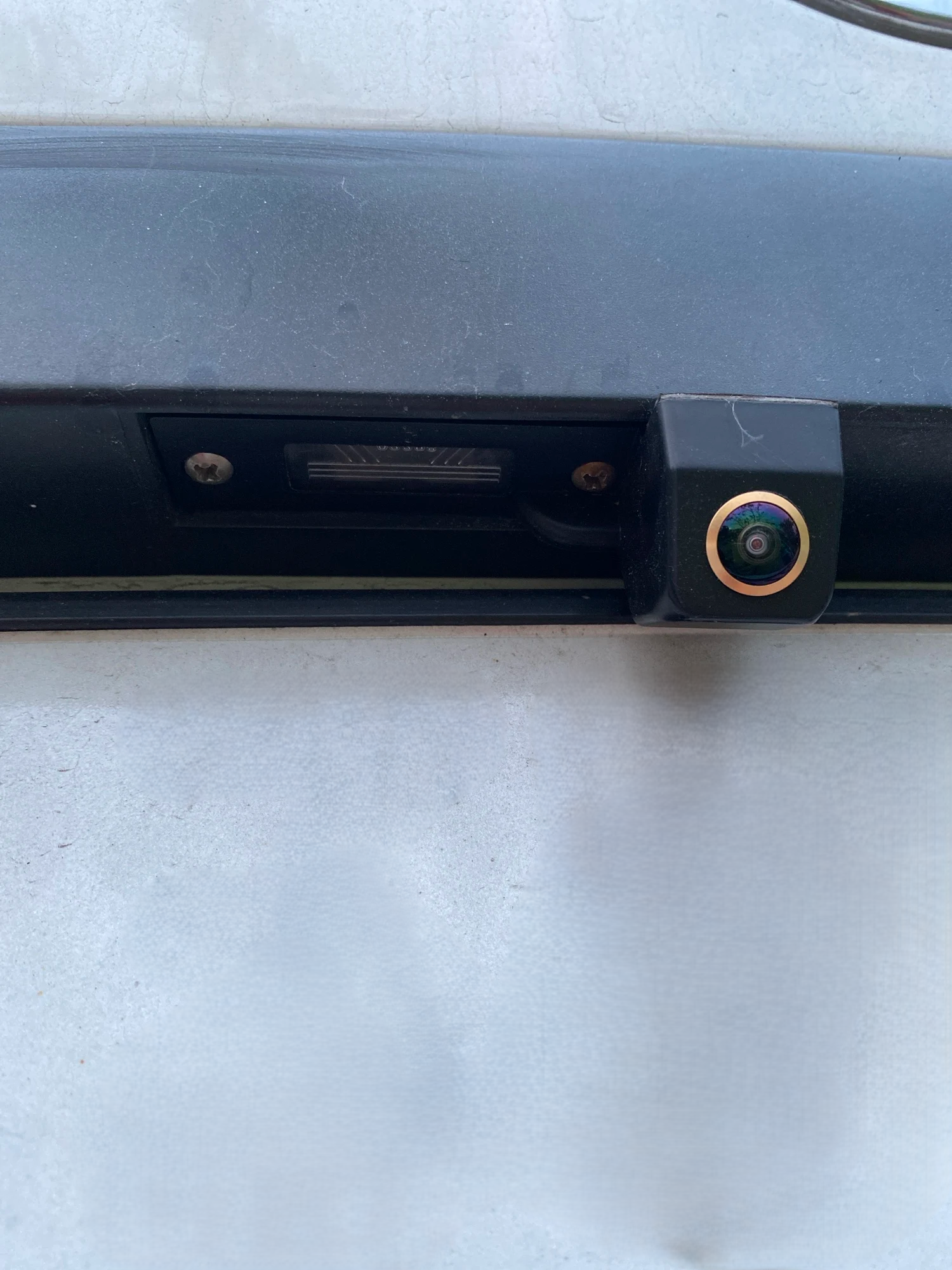

Шаг 3. Монтаж корпуса камеры. Вставьте корпус новой камеры заднего вида «Батя Рулит» в освободившийся штатный проем плафона подсветки. Переставьте оригинальный патрон с лампой подсветки в специальное гнездо на новом корпусе камеры, чтобы сохранить равномерную подсветку государственного регистрационного знака. Состыкуйте круглый герметичный разъём 4-pin от камеры с ответным коннектором длинного сигнального кабеля.

💡 Совет: До окончательной фиксации кабелей стяжками и финальной обратной сборки элементов багажника настоятельно рекомендуется выполнить предварительное тестирование системы. Для этого временно подключите минусовую клемму аккумулятора, включите зажигание, переведите селектор КПП в положение R и проверьте наличие картинки на экране Android-магнитолы.

Шаг 4. Выбор разрешения видеосигнала (Зеленый провод). Осмотрите коммутационные хвостики проводов возле разъема камеры: там выведена зеленая управляющая петля. Зелёный провод отвечает за переключение режима работы формат AHD 720/1080. Изначально камера транслирует сигнал в максимальном разрешении 1080p. Если установленная у вас Android-магнитола поддерживает только базовый стандарт AHD 720p, аккуратно перережьте эту зеленую петельку кусачками, тщательно заизолируйте срезы и обязательно перезапустите питание камеры.

Шаг 5. Маршрутизация коаксиального кабеля по салону. Заведите сигнальный кабель внутрь полости крышки багажника и надежно прикрепите его стяжками к штатной проводке. Протяните провод из пятой двери внутрь кузова автомобиля через гибкую резиновую защитную гофру. Далее прокладывайте кабель под обшивкой потолка (удобно для Touran) или опустите его по задней стойке вниз и ведите под пластиковыми накладками порогов вдоль пола (с левой или правой стороны салона) прямо к центральной консоли за магнитолу.

🔌 04. Подключение к магнитоле

Процесс электрической коммутации заключается в подаче стабильного питания на камеру со стороны кормы автомобиля и правильном соединении сигнальных кабелей со стороны головного устройства.

Шаг 1. Идентификация разъемов на Android-магнитоле. Извлеките Android-монитор из посадочного места центральной консоли автомобиля. В кабельном жгуте магнитолы найдите отдельный желтый входной разъем типа RCA («тюльпан»), предназначенный для подключения камеры заднего вида. Обычно он снабжен маркировкой CAM-IN, REAR-CAM, CAMERA IN или AHD-IN. Также локализуйте управляющий провод активации экрана (обычно тонкий розовый или коричневый), помеченный как BACK, REVERSE, REV или REVERSE-IN.

Шаг 2. Подключение питания в задней части автомобиля. В крышке багажника или в боковине кузова (где расположен фонарь) найдите проводку лампы заднего хода. При помощи мультиметра в момент включения задней передачи определите плюсовой провод (+12 В) и минусовой провод (масса). Подключите черный провод питания камеры к кузовной массе автомобиля или к штатному минусу.

💡 Совет: Электроника концерна VAG (Volkswagen) на моделях Touran подает питание на лампы заднего хода с использованием широтно-импульсной модуляции (ШИМ) для контроля целостности ламп и увеличения их срока службы. Подключение плюса камеры напрямую к лампе заднего хода при заведенном двигателе приведет к сильным помехам, ряби или черным полосам. Настоятельно рекомендуется подключать плюс питания камеры (+12 В) через специализированный фильтр помех (выпрямитель с конденсатором) в разрыв цепи от фонаря заднего хода либо использовать 4-контактное реле.

Шаг 3. Коммутация сигнальной видеолинии. Подсоедините желтый штекер RCA (видеосигнал) основного магистрального кабеля непосредственно к входному разъёму Android-магнитолы CAM-IN.

Шаг 4. Подключение провода активации (trigger). Комплектный видеокабель оснащен встроенным тонким красным проводом на обоих концах. В багажном отделении соедините этот красный хвостик с плюсовым проводом фонаря заднего хода (после фильтра помех). С противоположной стороны кабеля, за центральной консолью, подключите аналогичный красный провод к управляющему проводу BACK/REVERSE магнитолы. Это обеспечит мгновенное автоматическое переключение экрана в режим парковки при включении задней передачи (если в магнитоле не используется отдельный CAN-адаптер для этих целей).

Шаг 5. Программная настройка операционной системы Android. Включите зажигание и дождитесь полной загрузки ГУ. Перейдите в системные настройки (раздел «Заводские настройки» или «Инженерное меню», пароли обычно: 1234, 8888, 123456). В пункте настроек камеры (HD Video Settings) вручную задайте формат видеосигнала: AHD 1080P_25Hz (или AHD 720P_25Hz, если зеленая петля была разрезана). Сохраните конфигурацию и выполните перезапуск магнитолы.

Схема подключения:

• Линия +12 В (красный провод питания) — к плюсовому контакту фонаря заднего хода (обязательно через фильтр помех или реле)
• Линия GND (чёрный провод питания) — на надежную металлическую массу кузова автомобиля / минус фонаря
• Видеосигнал AHD (Желтый RCA штекер) — к разъёму Android-монитора CAM-IN / REAR-CAM
• Trigger (Тонкий красный провод на концах кабеля) — соединяет плюс фонаря заднего хода с проводом BACK/REVERSE магнитолы (если не используется CAN-bus декодер)

⚠ Внимание: Что делать, если на экране отображается черный фон с надписью «No Signal» или картинка искажена: Проверьте, соответствует ли выбранный формат в инженерном меню Android фактическому состоянию зеленого провода на камере (720p или 1080p). Убедитесь в качестве соединения массы и наличии фильтра питания, необходимого для всех автомобилей VAG.

❓ 05. Частые вопросы

В: У меня установлена магнитола Teyes CC2L (или X1 / MAX CC). Будет ли работать камера?
О: Нет. Данная модель камеры не работает с магнитолами TEYES CC2L, TEYES X1(Wi-Fi), TEYES MAX CC, так как эти модификации аппаратно не поддерживают цифро-аналоговый AHD формат видеосигнала. Для корректной работы с ними выбирайте камеры более старого аналогового стандарта CVBS.

В: Подойдет ли эта камера к магнитолам Pioneer, JVC, Alpine?
О: Нет, камера не работает с магнитолами PIONEER, JVC, CLARION, ALPINE. Традиционные брендовые устройства рассчитаны исключительно на прием старого аналогового композитного формата CVBS и не способны декодировать высокочеткий видеопоток стандарта AHD.

В: Можно ли подключить эту камеру к зеркалу-видеорегистратору?
О: Нет, камера не работает с зеркалами. Электронные платы зеркал-видеорегистраторов не имеют встроенных декодеров для обработки входящего коаксиального AHD-сигнала. Устройство совместимо только с полноценными Android-магнитолами.

В: Для чего нужен зеленый провод на камере?
О: Зелёный провод отвечает за переключение режима работы формат AHD 720/1080. Изначально камера настроена на режим Full HD 1080p. Если ваш Android-экран поддерживает только базовый стандарт AHD 720p, эту петельку необходимо аккуратно перерезать кусачками.

В: Будут ли линии парковки на экране вращаться вслед за поворотом руля?
О: Нет. Данная модель относится к категории камер Low и выводит на экран четкие, но фиксированные статические парковочные линии разметки. Функция динамических поворотных линий (класс High) реализуется программным путем внутри самой Android-магнитолы, которая считывает данные о положении руля из CAN-шины автомобиля через внешний CAN-декодер.
